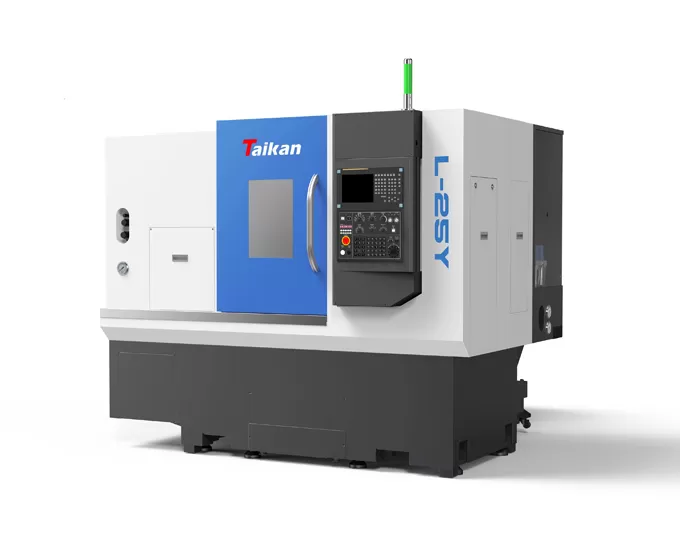

Name: L-25Y tokarka pozioma o wysokiej precyzji CNC (frezowanie)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla L-25Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Ogólnie

Maszyna jest w pełni zamknięta w celu ochrony, z automatycznym usuwaniem wiórów, smarowaniem i systemami chłodzenia. Główne elementy są odlewane przy użyciu wysokiej jakości form z piasku żywicznego i materiałów żeliwnych o wysokiej wytrzymałości, zapewniając wysoką sztywność i stabilną precyzję maszyny.

Szyna prowadząca

Szyny prowadzące są typu tocznego, a elementy napędu wykorzystują szybkie, ciche śruby kulowe, oferujące szybkie prędkości, niskie wytwarzanie ciepła i wysoką dokładność pozycjonowania.

Wrzeciono

Główny układ napędowy tej obrabiarki przyjmuje wysokowydajny, szybki mechaniczny napęd wrzeciona, a zakres prędkości wrzeciona wynosi 0-6000r/min. Przednie podparcie wrzeciona przyjmuje trzy łożyska kulkowe skośne, a tylne podparcie przyjmuje dwa łożyska kulkowe skośne, aby spełnić wymagania dotyczące osiowej i promieniowej siły skrawania.

Narzędzie

Wyposażony w wieżyczkę narzędziową napędzaną BMT45, która charakteryzuje się szybkimi prędkościami zmieniającymi narzędzia i wysoką niezawodnością.

Zastosowanie L-25Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Tokarka ta spełnia potrzeby złożonego przetwarzania części i jest szeroko stosowana w zaworach, statkach, maszynach inżynieryjnych i innych dziedzinach, szczególnie preferowanych przez producentów części samochodowych.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacje L-25Y tokarki poziomej o wysokiej precyzji CNC (frezowanie)

Przedmioty		Jednostka	L-25Y	Uwagi
Zakres przetwarzania	Maks. średnica obrotu	Mm	Φ520
	Maks. średnica przetwarzania (oś/płyta)	Mm	Φ300/φ350
	Maks. długość przetwarzania	Mm	330
	Maks. średnica pręta	Mm	Φ52
Podróże	Podróż w osi X	Mm	190
	Moc silnika osi X/moment przeciągnięcia	KW/Nm	1.8/11
	Podróż w osi Y	Mm	100(± 50)
	Moc silnika osi Y/moment przeciągnięcia	KW/Nm	1.8/11
	Podróż w osi Z	Mm	400
	Moc silnika osi Z/moment przeciągnięcia	KW/Nm	1.8/11
Wrzeciono	Moc wyjściowa (S1/S6)	KW	7.5/11
	Formularz końca wrzeciona		A2-5
	Prędkość obrotowa wrzeciona	R/min	0-6000
	Średnica otworu	Mm	Φ67
Chuck	Hydrauliczny uchwyt 3-szczękowy	Cal	6	Hollow
Krawiec	Średnica rękawa tailstock/podróż	Mm	Φ70/100	Opcjonalnie
Krawiec	Otwór stożkowy rękaw krawiecki	Morse'a	Morse 4 #	Centrum na żywo
Prędkość	Szybka prędkość obrotu w osi X	M/min	30
	Szybka prędkość obrotu na osi Y	M/min	10
	Szybka prędkość obrotu w osi Z	M/min	30
	Cięcie paszy	Mm/min	1-8000
Uchwyt narzędziowy	Pojemność narzędzia	T	12
	Moc silnika głowicy napędowej/moment obrotowy przeciągnięcia	KW	2.7kw/12-46N	Αi S 12/4000-B
	Maksymalna prędkość elektronarzędzia	R/min	4000
	Specyfikacja uchwytu narzędziowego	Mm	BMT45
	Specyfikacja uchwytu narzędzia tokarskiego	Mm	25 × 25
	Maksymalne narzędzie do wytaczania holŚrednica der	Mm	Φ32
Zdolność przetwarzania uchwytów narzędziowych	Maksymalna zdolność frezowania elektronarzędzia		Średnica frezu × głębokość frezowania × posuw φ 20mm × 10mm × 40 (mm/min)	45 Stal
	Maksymalna zdolność wiercenia elektronarzędzia		Średnica wiertła × szybkość posuwu φ14 (mm) × 0,15 (mm/r)	45 Stal
	Maksymalna zdolność gwintowania elektronarzędzia		M10 × 1,5	45 Stal
Dokładność	Dokładność pozycjonowania osi X	Mm	0,006
	Dokładność pozycjonowania osi Y	Mm	0,02
	Dokładność pozycjonowania osi Z	Mm	0,006
	Dokładność pozycjonowania osi C	Łuk sec	51
	Powtórność osi X	Mm	0,004
	Powtarzalność osi Y	Mm	0,005
	Powtarzalność osi Z	Mm	0,004
	Powtarzalność osi C	Łuk sec	20
Inne	Pojemność zasilania	KVA	25
	Objętość płynu chłodzącego	L	150
	Wymiar	Mm	250031002100
	Masa całkowita	Kg	3800

Informacje na tej stronie są tylko w celach informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie z powodu aktualizacji produktu lub ulepszeń. Aby uzyskać więcej informacji, skontaktuj się z nami.

Sterowanie i oprogramowanie

Mitsubishi

FANUC

Siemens

SYNTEC
