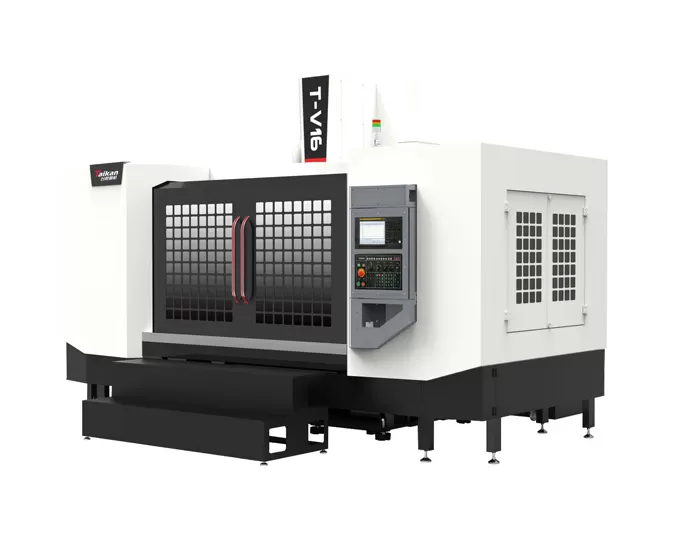

Pionowe centrum obróbcze do lekkiego cięcia HT-V16

Przemieszczenia

Przemieszczenie stołu (oś X)

mm

1600

Przemieszczenie sań (oś Y)

mm

650

Przemieszczenie wrzeciennika (oś Z)

mm

590

Odległość od czoła wrzeciona do powierzchni stołu

mm

100-690

Odległość od osi wrzeciona do prowadnicy kolumny

mm

707

Stół

Wymiary stołu

mm

1700*650

Maks. obciążenie (obciążenie równomierne)

kg

800

Rowek teowy (liczba rowków - szerokość rowka * odstęp)

mm

5-18*125

Wrzeciono

Moc silnika (znamionowa/ krótkotrwała)

kW

7.5/11

Moment obrotowy silnika (znamionowy/ krótkotrwały)

N.m

35.8/95.5

Zakres prędkości obrotowej

obr./min

20-12000

Średnica wrzeciona

mm

Ф150

Stożek wrzeciona

/

BT40

Specyfikacje sworznia

/

1-15000

Prędkość

Zakres prędkości posuwu skrawania

mm/min

30/36/36

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

0.015

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.008

GB/T18400.4 (pełny przesuw)

Powtarzalność (X/Y/Z)

mm

0.01

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

0.006

Maks. masa narzędzia

kg

24

Maks. długość narzędzia

mm

7

Maks. średnica narzędzia (pełny/ przy sąsiednim pustym)

mm

250

Inne

Przeciwwaga osi Z

Ф75/Ф150

Układ sterowania CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

L/min

≥280 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc całkowita

KVA

25

Pojemność zbiornika chłodziwa

L

400

Wymiary maszyny

mm

4000*3900 (w tym stopnie)*2950

Odpowiadające osiom X*Y*Z

Masa (ok.)

Kg

7850
