Centrum obróbki poziomej Chińscy dostawcy

Poziome centrum obróbcze

Seria centrów obróbczych poziomych TAIKAN obejmuje małą serię T-H, dwustołową serię DH oraz dużą jednostołową serię DHS, zdolną do obróbki przedmiotów o średnicy do φ2000 mm. Maszyny oferują różnorodne konstrukcje, konfiguracje stołów obrotowych, opcje wrzecion oraz spersonalizowane konfiguracje, co czyni je odpowiednimi do produkcji wieloasortymentowej, małoseryjnej i wielkoseryjnej.
Seria jest szeroko stosowana w takich gałęziach przemysłu jak motoryzacja, skrzynie biegów, obudowy silników oraz obróbka innych części skrzynkowych, i jest kompatybilna z materiałami takimi jak stopy aluminium, żeliwo i stal.

 KONTAKT TERAZ!

Rodzaje poziomych centrów obróbczych

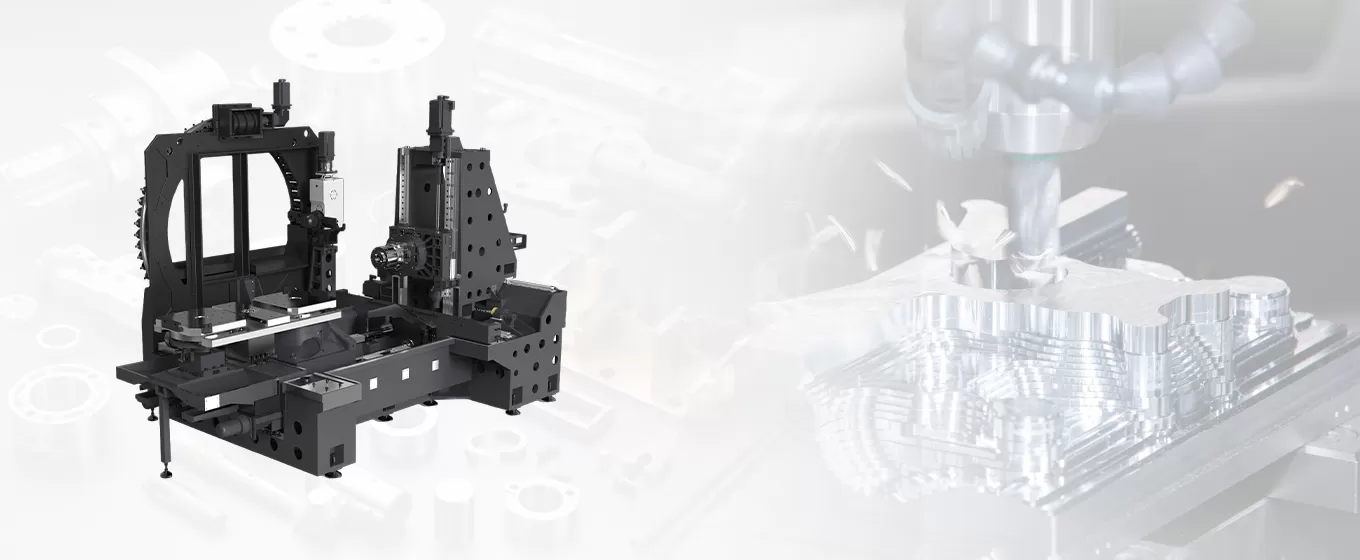

Zalety centrum obróbczego poziomego

HT-H11: Konstrukcja z kolumną stałą i przesuwnym krzyżowym stołem, kompaktowa i szybka
HDH-63: Sztywna konstrukcja łoża typu T z podwójnym stołem roboczym i urządzeniem APC zwiększającym wydajność.
HDH-100S: Sztywna konstrukcja z odwróconym łożem typu T i przesuwną kolumną, z przestronną strefą obróbki, idealna do obróbki wielostronnej dużych elementów skrzynkowych.

Centrum obróbcze poziome

Item	Unit	HT-H11	HDH-63	HDH-100S
Rozmiar palety	mm	500×500	630×630	1 000×1 250
Przesuw trójosiowy X/Y/Z	mm	1,100/600/650	1,050/800/1,000	2,000/1,300/1,200
Maks. rozmiar przedmiotu obrabianego	mm	Ø 1 200	Ø 1 000×1 000	Ø 2 000×1 800
Maks. prędkość wrzeciona	obr./min	12 000 (sprzęgło bezpośrednie)	10,000	10,000
Specyfikacje mocowania narzędzi	/	BT40	BT50	BT50
Pojemność narzędziowa	T	24	60	40

Cechy centrum obróbczego poziomego

Wszechstronne konstrukcje strukturalne

Struktura kolumnowa z suwem poprzecznym: Seria T-H małe centrum obróbcze poziome, kompaktowe i szybkie do obróbki o wysokiej wydajności.
Struktura z ruchomą kolumną typu T + krzywkowy APC: Seria DH dwustołowe centrum obróbcze poziome, nowo zoptymalizowana konstrukcja o zwiększonej stabilności.
Odwrócona struktura z ruchomą kolumną typu T: Seria DHS duże centrum obróbcze poziome z pojedynczym stołem, oferujące dużą przestrzeń obrotową do rozszerzenia możliwości obróbczych.

Różnorodne konfiguracje stołów obrotowych

Wysokoprecyzyjny stół obrotowy z napędem bezpośrednim: Napędzany silnikiem o wysokim momencie obrotowym z systemem sprzężenia zwrotnego z enkoderem okrągłym, zapewniający wysoką precyzję, dużą prędkość i zerowy luz.
Wysokoprecyzyjny stół obrotowy krzywkowy: Wyposażony w napęd rolkowy krzywkowy, stożkowe kołki ustalające i hydrauliczny mechanizm wielopozycyjnego blokowania, aby zapewnić wysoką sztywność i obróbkę ciężką.
Stół obrotowy podziałowy z przekładnią zębatą: Minimalny kąt podziału 1°, z wbudowanym hydraulicznym mechanizmem samoblokującym dla wysokiej sztywności i dużej nośności.

Kompleksowe opcje wrzecion dla różnych warunków pracy

Wyposażone we wrzeciona z napędem bezpośrednim, wrzeciona z napędem pasowym, wrzeciona zmotoryzowane, wrzeciona zębate oraz wysoko-momentowe wrzeciona zmotoryzowane.
Obsługuje szereg specyfikacji wrzecion, takich jak BT40, BBT40, BT50 i inne.
Kompatybilne z wieloma systemami CNC, takimi jak Mitsubishi, FANUC, Siemens, spełniając różnorodne potrzeby klientów.

Spersonalizowane moduły funkcyjne i elastyczne konfiguracje

Maszyna może być dostosowywana od konfiguracji standardowych do konfiguracji wysokiej klasy, aby spełnić różne wymagania obróbcze.
System chłodzenia wodnego śrub kulowych: Zapewnia wyższą precyzję obróbki i szybszą stabilizację termiczną, szybko osiągając równowagę cieplną.
System sprzężenia zwrotnego dla położenia końcowego: Opcjonalnie wyposażony w sprzężenie zwrotne z liniałem, obsługuje pełne sterowanie w pętli zamkniętej dla osi X, Y, Z i B, zapewniając wysoką dokładność pozycjonowania.
Wewnętrzny system cyrkulacji chłodzenia narzędzi: Zapewnia precyzyjne chłodzenie narzędzi, wydłuża ich żywotność, szczególnie podczas obróbki otworów głębokich usuwając ciepło i wióry.
Automatyczny pomiar narzędzi i inspekcja online przedmiotu obrabianego: Obsługuje pomiar narzędzi o wysokiej precyzji metodą kontaktową lub bezkontaktową, automatycznie wykrywając średnicę, długość, zużycie i złamanie narzędzia, a także inspekcję online przedmiotu obrabianego.

Szeroki zakres zastosowań

Centrum obróbcze poziome TAIKAN znajduje szerokie zastosowanie w wielu gałęziach przemysłu, szczególnie w:

Przemyśle motoryzacyjnym: Obróbka obudów silników, obudów skrzyń biegów i innych elementów.
Przemyśle form i produkcji mechanicznej: Obróbka dużych elementów skrzynkowych i obudów.
Transporcie kolejowym i produkcji zaworów olejowych: Obróbka elementów skrzynkowych i cylindrycznych w przemyśle kolejowym i olejowym.
Maszynach górniczych i ogólnego przeznaczenia: Idealne do obróbki maszyn ciężkich i skomplikowanych części.
