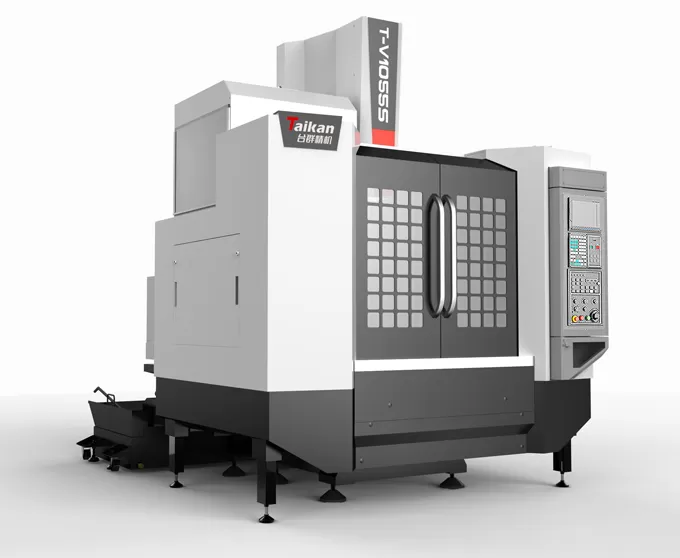

HT-V1055S Wysokoprędkościowe i wysokowydajne pionowe centrum obróbcze

Przesuwy

Przesuw stołu (oś X)

mm

1000

Przesuw sań (oś Y)

mm

550

Przesuw wrzeciennika (oś Z)

mm

600

Odległość od czoła wrzeciona do powierzchni stołu

mm

100～700

Odległość od osi wrzeciona do prowadnic kolumny

mm

590

Stół roboczy

Wymiary stołu

mm

1100*500

Maks. obciążenie (równomiernie rozłożone)

kg

500

Rowki teowe (liczba rowków – szerokość rowka * odstęp)

mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

7.5/11

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

35.8/95.5

Zakres prędkości

obr./min

50~12000 (bezpośrednie połączenie)

Średnica wrzeciona

mm

φ150

Stożek wrzeciona

/

BT40

Specyfikacja śruby ciągnącej

/

P40T-I（MAS403）

Prędkość

Zakres prędkości posuwu skrawania

mm/min

1-10000

Szybki przesuw osi X/Y/Z

m/min

48/48/48

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.008

GB/T18400.4（Pełny przesuw）

Powtarzalność (X/Y/Z)

mm

0.005

Magazyn narzędzi

Pojemność magazynu

pcs

24

Maks. masa narzędzia

kg

7

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (pełna / sąsiednie gniazdo puste)

mm

Φ75/Φ150

Pozostałe

System CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

L/min

≥280（ANR）

Ciśnienie powietrza

MPa

0,6~0,8

Pojemność wyposażenia

KVA

25

Pojemność zbiornika chłodziwa

L

300

Wymiary maszyny

mm

2500*3150*3032

Odpowiadające osiom X*Y*Z

Masa (orientacyjnie)

Kg

4700
