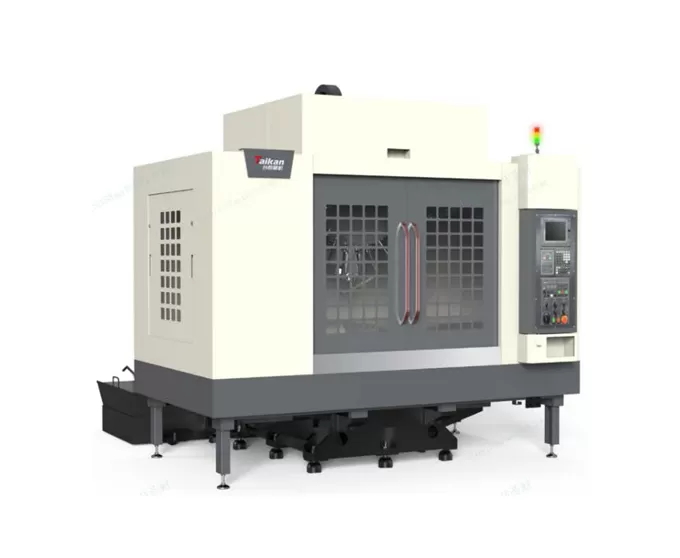

HT-1300S Szybkie i wydajne centrum obróbcze piasty koła

Przesuwy

Przesuw stołu (oś X)

mm

1300

Przesuw suportu (oś Y)

mm

550

Przesuw wrzeciennika (oś Z)

mm

450

Odległość od czoła wrzeciona do powierzchni stołu

mm

125~575

Odległość od osi wrzeciona do prowadnicy kolumny

mm

632

Stół

Wymiary stołu

mm

1300*550

Maks. obciążenie

kg

500

Rowki teowe (liczba rowków – szerokość rowka × odstęp)

mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

14.1/21

Prędkość obrotowa silnika wrzeciona

rpm

20-20000

Stożek wrzeciona

/

BT30

Prędkość obrotowa

Zakres prędkości posuwu skrawania

mm/min

1-15000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

36/36/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.01

GB/T 18400.4 (pełny przesuw)

Powtarzalność (X/Y/Z)

mm

0.006

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

21

Maks. masa narzędzia

kg

3

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (przy pełnym magazynku / przy pustym sąsiednim)

mm

Ф60/Ф80

Pozostałe

System CNC

Mitsubishi M80VB

Źródło powietrza sprężonego

Flow

L/min

≥200 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc urządzenia

kVA

15

Maks. pojemność zbiornika chłodziwa

L

330

Wymiary maszyny

mm

2850*3300*2850

Odpowiadające osiom X*Y*Z

Masa (około)

kg

5000
