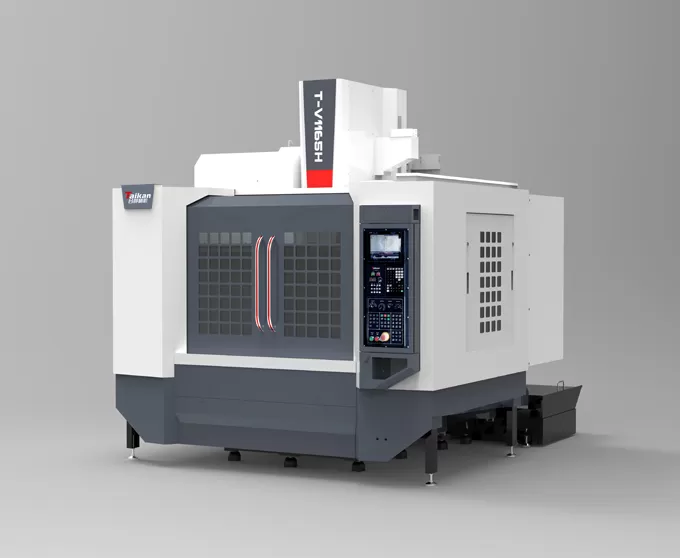

HT-V1165H Pionowe centrum obróbcze o wysokiej prędkości i wysokiej precyzji

Skok

Skok stołu (oś X)

mm

1100

Skok wspornika (oś Y)

mm

650

Skok głowicy (oś Z)

mm

600

Odległość od czoła wrzeciona do powierzchni stołu

mm

125～725

Odległość od osi wrzeciona do powierzchni prowadnic kolumny

mm

707

Stół roboczy

Wymiary stołu

mm

1200*600

Maks. obciążenie (równomiernie rozłożone)

kg

800

Rowki teowe (liczba rowków - szerokość * rozstaw)

mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

11/15

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

52.5/118

Zakres prędkości

obr./min

50~12000 (napęd bezpośredni)

Średnica wrzeciona

mm

φ150

Stożek wrzeciona

/

BT40

Specyfikacja nitów

/

P40T-I（MAS403）

Prędkość

Zakres prędkości posuwu roboczego

mm/min

1-10000

Prędkość szybkich przesuwów osi X/Y/Z

m/min

30/30/30

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.01

GB/T18400.4 (pełny skok)

Powtarzalność (X/Y/Z)

mm

0.007

Magazyn narzędzi

Pojemność magazynu

pcs

24

Maks. masa narzędzia

kg

7

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (pełna / sąsiednie gniazdo puste)

mm

Φ75/Φ150

Inne

Układ CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

l/min

≥280（ANR)

Ciśnienie powietrza

MPa

0.6~0.8

Pojemność wyposażenia

KVA

25

Pojemność zbiornika chłodziwa

l

300

Wymiary maszyny

mm

2700*3494*2970

Odpowiadające osiom X*Y*Z

Masa (ok.)

Kg

6100
