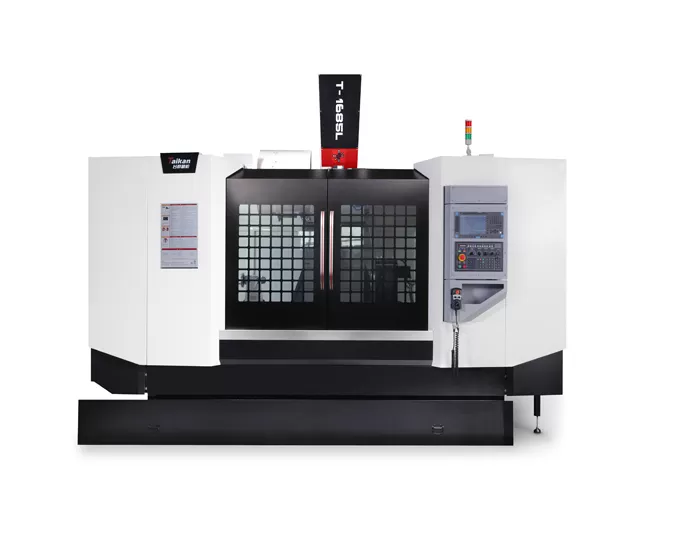

HT-1685L Wysokoprędkościowe i wysokoprecyzyjne pionowe centrum obróbkowe

Przemieszczenia

Przemieszczenie stołu (oś X)

mm

1650

Przemieszczenie siodła (oś Y)

mm

850

Przemieszczenie głowicy (oś Z)

mm

850

Odległość od czoła wrzeciona do powierzchni stołu

mm

120～970

Odległość od osi wrzeciona do powierzchni prowadnic kolumny

mm

900

Stół

Wymiary stołu

mm

1700*850

Maks. obciążenie (obciążenie równomierne)

kg

1600

Rowki teowe (liczba rowków - szerokość rowka * rozstaw)

mm

5-18*125+2-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

15/18.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

143/191

Zakres prędkości obrotowej

obr./min

50～6000 (pasek)

Średnica wrzeciona

mm

Φ190

Stożek wrzeciona

/

BT50

Specyfikacja nitów

/

P50T-I（MAS403）

Prędkości

Zakres prędkości posuwu roboczego

mm/min

24

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

15

Magazyn narzędzi

Pojemność narzędzi

mm

300

Maks. masa narzędzia

mm

Φ105/Φ210

Maks. długość narzędzia

pcs

1-10000

Maks. średnica narzędzia (przy pełnym magazynie / sąsiednie gniazdo puste)

kg

24/24/15

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.015

GB/T18400.4 (Pełny skok)

Powtarzalność (X/Y/Z)

mm

0.008

Inne

Przeciwwaga osi Z

Przeciwwaga

System CNC

/

FANUC 0i-MF Plus

Zasilanie pneumatyczne

Flow

L/min

280（ANR）

Ciśnienie powietrza

MPa

0.6~0.8

Pojemności

KVA

35

Pojemność zbiornika chłodziwa

L

400

Wymiary maszyny

mm

5240×4055×3680

Z pedałem przenośnika wiórów

Masa (ok.)

Kg

13200
