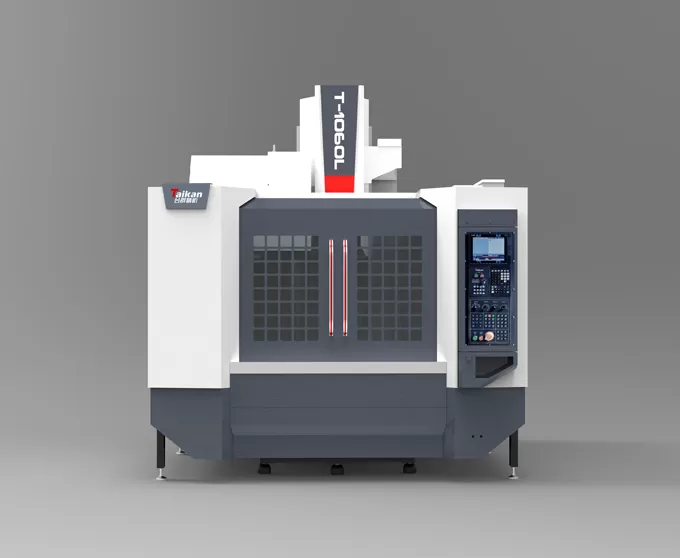

T-1060L szybkie i precyzyjne pionowe centrum obróbkowe

Podróże

Podróż stołu (oś X)

Mm

1050

Podróż siodła (oś Y)

Mm

600

Przesunięcie główki (oś Z)

Mm

570

Odległość od nosa wrzeciona do powierzchni stołu

Mm

140 ~ 710

Odległość od środka wrzeciona do powierzchni prowadzącej kolumny

Mm

658

Stół roboczy

Rozmiar stołu

Mm

1200*600

Maks. obciążenie (nawet nośne)

Kg

800

T-slot (liczba gniazd-szerokość slotu * odstępy)

Mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótki czas)

KW

7.5/11

Moment obrotowy silnika (znamionowy/krótki czas)

N.m

35.8/95.5

Zakres prędkości

R/min

50 ~ 8000 (pas)

Średnica wrzeciona

Mm

Φ150

Stożek wrzeciona

/

BT40

Specyfikacje Rivet

/

P40T-I(MAS403)

Prędkość

Zakres prędkości posuwu cięcia

Mm/min

1-10000

Szybka prędkość obrotu osi X/Y/Z

M/min

36/36/20

Dokładność

Dokładność pozycjonowania (X/Y/Z)

Mm

0,008/0,008/0,01

GB/T18400.4 (pełna podróż)

Powtarzalność (X/Y/Z)

Mm

0,005/0,005/0,008

Magazyn narzędzi

Pojemność narzędzia

Pcs

24

Maks. waga narzędzia

Kg

7

Maks. długość narzędzia

Mm

250

Maks. średnica narzędzia (pełna/sąsiednia pusta)

Mm

Φ75/Φ150

Inne

System CNC

/

Mitsubishi M80VB

Źródło powietrza

Przepływ

L/min

≥ 280(ANR)

MPa

0,6 ~ 0,8

Pojemność sprzętu

KVA

25

Pojemność zbiornika płynu chłodzącego

L

300

Rozmiar maszyny

Mm

2700 × 3494 × 3146

Odpowiadający osi X * Y * Z

Waga (ok.)

Kg

6700
