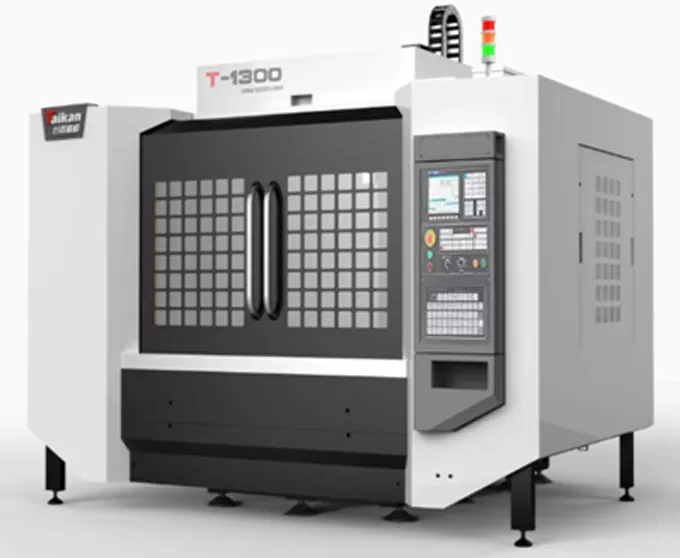

HT-1300 Wysokoprędkościowe i wysokoprecyzyjne centrum obróbcze do wiercenia i frezowania

Skok

Skok stołu (oś X)

mm

1300

Skok sań (oś Y)

mm

650

Skok głowicy (oś Z)

mm

410

Odległość od czoła wrzeciona do powierzchni stołu

mm

125-535

Odległość od osi wrzeciona do powierzchni prowadnic kolumny

mm

727

Stół

Wymiary stołu

mm

1300*650

Maks. obciążenie

kg

600

Rowki teowe (liczba rowków – szerokość rowka × rozstaw)

mm

5-18*125

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

14.1/21

Prędkość obrotowa silnika wrzeciona

rpm

20-20000

Stożek wrzeciona

/

BT30

Prędkości

Zakres prędkości posuwu roboczego

mm/min

1-15000

Prędkość szybkiego przesuwu w osiach X/Y/Z

m/min

36/36/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.01

GB/T 18400.4 (Pełny skok)

Powtarzalność (X/Y/Z)

mm

0.006

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

21

Maks. ciężar narzędzia

kg

3

Maks. długość narzędzia

mm

200

Maks. średnica narzędzia (pełny / sąsiednie gniazdo puste)

mm

Ф60/Ф80

Inne

Układ CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

L/min

≥200（ANR）

Ciśnienie powietrza

MPa

0.6-0.8

Pojemność

kVA

15

Maks. pojemność zbiornika chłodziwa

L

330

Wymiary maszyny

mm

2960*3400*2710

Odpowiadające osiom X*Y*Z

Masa (około)

kg

5500
