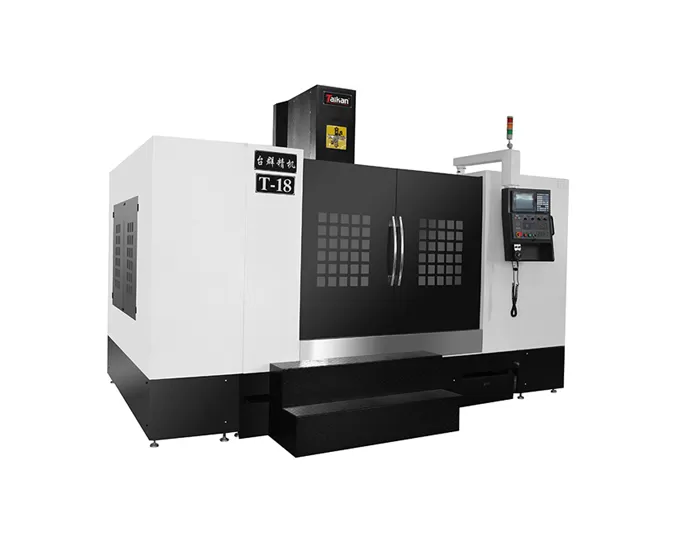

Name: Pionowe centrum obróbcze z prowadnicami skrzynkowymi HT-18
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka pionowego centrum obróbkowego HT-18 z prowadnicami skrzynkowymi

Struktura maszyny

Stała konstrukcja poprzeczna kolumny z ponadwymiarową stabilną podstawą zapewniającą wysoką nośność.

Wykonany z żeliwa o wysokiej wytrzymałości, zapewniający doskonałą sztywność i stabilną precyzję.

Trójosiowy prowadnik skrzynek

Osie X, Y i Z są wyposażone w precyzyjnie hartowane prowadniki z żeliwa szlifowanego, z kompozytem powierzchniowym połączonym powłoką PTFE (politetrafluoroetylenu).

Ta konstrukcja zapewnia wysoką sztywność i doskonałą amortyzację, dzięki czemu idealnie nadaje się do ciężkiego cięcia stali o wysokiej twardości.

Wrzeciono

Jednostka wrzeciona o dużej prędkości (BT50, 8000r/min) z konstrukcją labiryntową i osłoną kurtyny powietrznej, zapobiegająca przedostawaniu się płynu tnącego do łożysk wrzeciona.

Przeciwwaga osi Z

Przeciwwaga z centralną prowadnicą wspomaga ruch główki

Optymalizacja charakterystyki obciążenia osi Z

Zastosowanie pionowego centrum obróbczego HT-18 Boxway

Stosowany głównie w przemyśle produkcji form, znajduje również szerokie zastosowanie w sektorach lotniczym, energetycznym, motoryzacyjnym, medycznym oraz innych gałęziach przemysłu.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacja pionowego centrum obróbczego z prowadnicami skrzynkowymi HT-18

Item			Unit	HT-18	Uwagi
Skoki	Skok stołu (oś X)		mm	1800
	Skok sań (oś Y)		mm	900
	Skok głowicy (oś Z)		mm	680
	Odległość czoła wrzeciona od stołu		mm	160～840
	Odległość osi wrzeciona od kolumny		mm	950
Stół	Wymiary stołu		mm	2000×900
	Dopuszczalne obciążenie stołu		kg	1600
	Rowki teowe (ilość-szerokość×odstęp)		mm	5-22×165
Wrzeciono	Moc silnika (ciągła/30 min)		kW	18.5/22
	Zakres prędkości		rpm	50～8000 (napęd paskowy)
	Średnica wrzeciona		mm	φ190
	Typ uchwytu narzędziowego		–	BT50
	Typ sworznia ciągnionego		–	P50T-I (MAS403)
Prędkość posuwu	Zakres prędkości posuwu		mm/min	1-10000
Prędkość posuwu	Prędkość szybkiego przesuwu (X/Y/Z)		m/min	41255
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.024	GB/T18400.4 (Pełny skok)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.012
Inne	System CNC		–	Mitsubishi M80VA
	Zasilanie sprężonym powietrzem	Flow	L/min	≥280 (ANR)
	Zasilanie sprężonym powietrzem	Ciśnienie	MPa	0,6~0,8
	Wymagane zasilanie		kVA	45
	Pojemność zbiornika chłodziwa		L	400
	Wymiary maszyny		mm	4850×3500×3500	Kierunki osi X/Y/Z
	Masa maszyny (około)		kg	14750

Informacje na tej stronie służą wyłącznie do celów informacyjnych. Dane techniczne i szczegóły mogą ulec zmianie w wyniku ulepszeń lub modernizacji produktu. W celu uzyskania dalszych informacji prosimy o kontakt.
