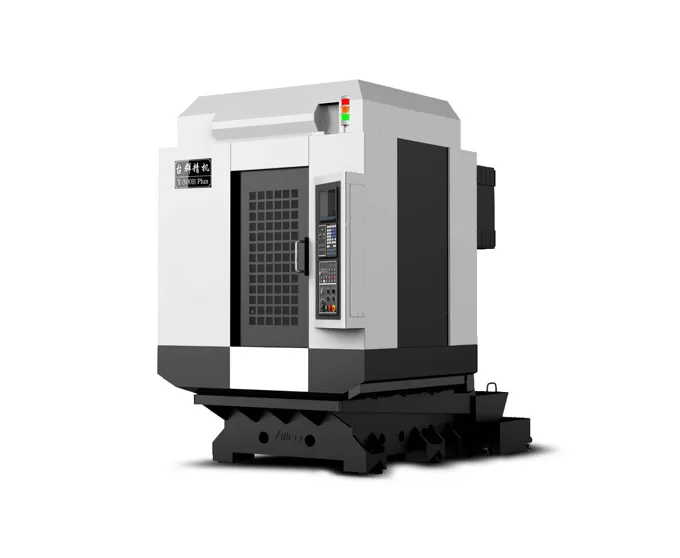

T-500B PLUS Szybkie i precyzyjne centrum obróbkowe do wiercenia i frezowania

Podróże

Podróż stołu (oś X)

Mm

500

Podróż siodła (oś Y)

Mm

400

Przesunięcie główki (oś Z)

Mm

320

Odległość od nosa wrzeciona do powierzchni stołu

Mm

180-500

Odległość od środka wrzeciona do powierzchni prowadzącej kolumny

Mm

445

Stół

Rozmiar stołu

Mm

620*400

Maks. obciążenie

Kg

250

T-slot (liczba gniazd-szerokość slotu * odstępy)

Mm

3-14*120

Wrzeciono

Moc silnika (znamionowa/krótki czas)

KW

15/18

Moment obrotowy silnika (znamionowy/krótki czas)

N.m

8.95/11

Prędkość silnika wrzeciona

Obr/min

20-24000

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu cięcia

Mm/min

1-15000

Szybka prędkość obrotu osi X/Y/Z

M/min

48/48/48

Dokładność

Dokładność pozycjonowania (X/Y/Z)

Mm

0,006

GB/T 18400.4

(Pełna podróż)

Powtarzalność (X/Y/Z)

Mm

0,004

Magazyn narzędzi

Pojemność przechowywania narzędzi

Pcs

21

Maks. waga narzędzia

Kg

3

Maks. długość narzędzia

Mm

300

Maks. średnica narzędzia (pełna/sąsiednia pusta)

Mm

Ф60/Ф80

Pozostałe

System CNC

Mitsubishi M80VA

Źródło powietrza

Przepływ

L/min

≥ 200(ANR)

Ciśnienie powietrza

MPa

0, 6-0, 8

Pojemność sprzętu

KVA

25

Maks. pojemność zbiornika płynu chłodzącego

L

145

Rozmiar maszyny

Mm

1690*2660*2410

Odpowiadający osi X * Y * Z

Waga (ok.)

Kg

3100
