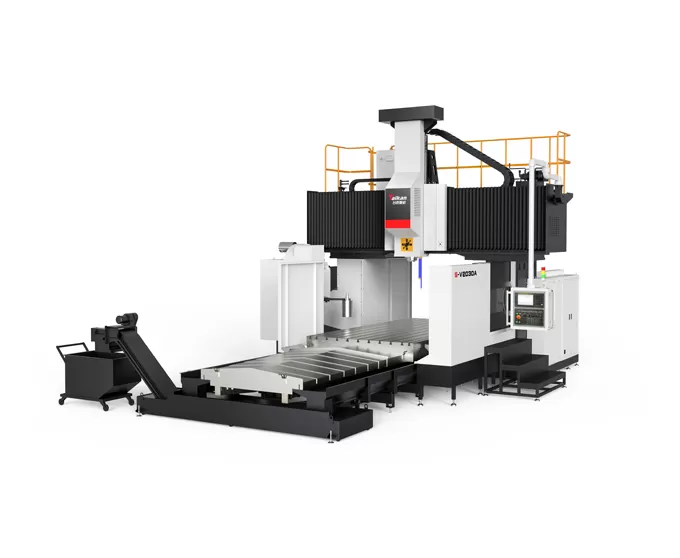

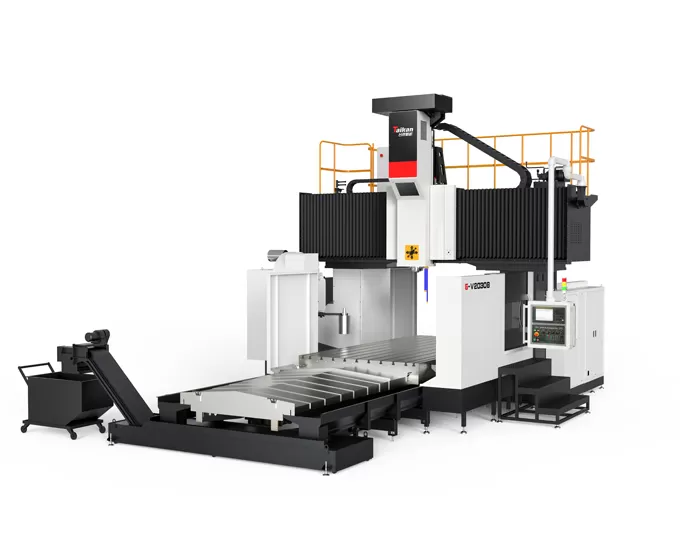

Name: HG-V2030 A/B/C/Z 3-osiowe centrum obróbcze bramowe z prowadnicami liniowymi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka 3-osiowego centrum obróbczego bramowego z prowadnicami liniowymi HG-V2030 A/B/C/Z

Struktura maszyny

Maszyna posiada stałą konstrukcję ramy gantry z ruchomym stołem roboczym.
Wiązka o wysokiej sztywności: Belka przyjmuje prostokątny łuk o dużym przekroju. Stosunek wysokości do szerokości jest optymalizowany poprzez analizę symulacji, znacznie zwiększając jego odporność na zginanie i skręcanie, zapewniając stabilność precyzji.
Duży krzyż o przekroju poprzecznym: taran ma rozmiar przekroju 420x420mm, wsparty na czterech liniowych szynach prowadzących w układzie półzamkniętym. Zapewnia to wsparcie o wysokiej wytrzymałości przy niskim oporze tarcia, zapewniając zerowe pełzanie przy niskich prędkościach, minimalne wibracje, szybką reakcję i doskonałą wydajność dynamiczną i statyczną, niskie wymagania konserwacyjne i długą żywotność.
Stół wielokrotnego wsparcia: Stół jest obsługiwany przez wiele blisko rozmieszczonych slajdów, zapewniając stabilną i niezawodną wydajność nośną z doskonałą precyzją retencji.

Różnorodne opcje wrzeciona

Różne opcje napędu
Konfigurowalny z napędem pasowym, przekładnią, wrzecionem elektrycznym i automatyczną głowicą frezowania pod kątem prostym.
Wrzeciono z napędem zębatym
Posiada interfejs BT50 o maksymalnej prędkości 6000 obr/min i wyjściowym momencie obrotowym do 1331Nm. Skrzynia biegów i silnik główny są oddzielone od wrzeciona, skutecznie minimalizując problemy z dokładnością spowodowane wytwarzaniem ciepła.
Wrzeciono zmotoryzowane
Wytrzymałe BT50-10000rpm wrzeciono elektryczne o dużej mocy, które zapewnia wysoki moment obrotowy, dużą prędkość i niskie wibracje, zapewniając wyjątkowe wrażenia podczas obróbki.
Wrzeciono napędzane pasem
Wykorzystuje BT50-6000rpm szybkobieżną jednostkę wrzeciona, oferującą wydajną wydajność cięcia.
Kontrola termiczna
Standard z układem chłodzenia oleju w celu obniżenia temperatury wrzeciona, przedłużenia żywotności łożyska i zminimalizowania wpływu odkształcenia termicznego na dokładność obróbki.

System paszowy

Szyny trójliniowe: Wszystkie trzy osie (XYZ) wykorzystują wytrzymałe rolkowe szyny prowadzące, które są łatwe w utrzymaniu, mają niski opór tarcia, szybką reakcję ruchomych części, zero pełzania przy niskich prędkościach oraz doskonała wydajność dynamiczna i statyczna.
Napęd pasowy: Silniki o osi XY wykorzystują redukcję pasa, aby zwiększyć moment obrotowy przekładni, zmniejszyć bezwładność obciążenia, poprawić wydajność napędu i zapewnić prostą i opłacalną konserwację.
Przekładnia: Silnik jest redukowany przez reduktor niskiego luzu, zwiększając przenoszenie momentu obrotowego. W połączeniu z większymi śrubami pociągowymi zapewnia to szybkie prędkości jazdy, stabilną wydajność i wysoką precyzję (oś X ≥ 4200mm/oś Y ≥ 3700mm).
Równoważenie azotu: Układ napędowy osi Z wykorzystuje silnik serwo bezpośrednio sprzężony ze śrubą kulową, z dwucylindrowym systemem wyważania po obu stronach suwaka, aby zapewnić płynne odwrócenie posuwu osi Z i szybką reakcję dynamiczną.
Kompensacja termiczna: Śruba kulowa ma wstępnie naprężoną strukturę na obu końcach, skutecznie eliminując straty precyzji spowodowane rozszerzalnością cieplną.

Usuwanie wiórów i zbiornik płynu chłodzącego

Przenośnik spiralny: Jeden zestaw po każdej stronie stołu roboczego, o średnicy śruby 120mm i dużym kwadratowym przekroju stalowym, szybko wydalający wióry na zewnątrz maszyny.
Przenośnik podnoszący chip typu łańcuchowego: Znajduje się na końcu maszyny, z nachyleniem 45 stopni, szerszą płytą łańcuchową i prętami skrobaków piłokształtnych, szybko zbierając wióry do małego przenośnika wiórów.
Mały przenośnik chipów: zbiera i transportuje żetony.
Zbiornik płynu chłodzącego: wielowarstwowy system filtracji do filtrowania zanieczyszczeń i zapewnienia gładkiej obróbki.

Usuwanie wiórów i zbiornik płynu chłodzącego

Zastosowanie 3-osiowego centrum obróbczego bramowego z prowadnicami liniowymi HG-V2030 A/B/C/Z

Seria maszyn jest używana głównie do szybkiej i precyzyjnej obróbki części w takich branżach jak komponenty samochodowe, formy, maszyny budowlane, zawory, transport szynowy, energetyka, maszyny rolnicze oraz maszyny górnicze.

Specyfikacje centrum obróbczego bramowego z prowadnicami liniowymi 3-osiowymi HG-V2030 A/B/C/Z

Item			Unit	HG-V2030B	HG-V2040B	HG-V2050B	HG-V2060B	HG-V2030C	HG-V2040C	HG-V2050C	HG-V2060C
Skok	Skok osi X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Skok osi Y		mm	2700				2700
	Skok osi Z		mm	1000(Opt. 1250)				1000(Opt. 1250)
	Odległość od końca wrzeciona do stołu		mm	250～1250(Opt. 250～1500)				100～1100(Opt. 100～1350)
	Efektywna szerokość bramy		mm	2480				2480
Stół	Wymiary stołu (dł. × szer.)		mm	2000*3000	2000*4000	2000*5000	2000*6000	2000*3000	2000*4000	2000*5000	2000*6000
	Maks. obciążenie		kg	15000	19000	22000	25000	15000	19000	22000	25000
	Rowki teowe (Szer.×Podziałka×Ilość)		mm	2820011(125 podziałka między obustronnymi rzędami rowków teowych)				2820011(125 podziałka między obustronnymi rzędami rowków teowych)
Wrzeciono	Typ napędu		/	Napęd zębaty (Opc. napęd pasowy)				Wrzeciono zmotoryzowane
	Maks. prędkość wrzeciona		r/min	6000				10000(Opt. 15000, 18000)
	Moc wrzeciona (znamionowa/szczytowa)		kW	22/35				26/45
	Moment obrotowy (znamionowy/szczytowy)		N.m	790/1258				305/623
	Przekrój sań (Sanie kwadratowe)			420420 (Opc. prowadnice skrzynkowe osi Z 400400, 450*450)				420*420
	Stożek wrzeciona		/	BT50				BT50 (Opc. BBT40, HSK-A63)
ATC (Opc.)	Liczba narzędzi		T	24(40)				24(40)
	Maks. średnica narzędzia (pełna/sąsiednia)		mm	φ110/φ200				φ110/φ200
	Maks. długość narzędzia		mm	350				350
	Maks. masa narzędzia		kg	18				18
Prędkość	Zakres prędkości posuwu (skrawanie)		m/min	10/10/10	8/8/8	8/8/8	6/6/6	10/10/10	8/8/8	8/8/8	6/6/6
	Prędkość szybkiego przesuwu (oś X/Y/Z)		m/min	15/15/15	10/15/15	10/15/15	10/15/15	15/15/15	10/15/15	10/15/15	10/15/15
Dokładność	Dokładność pozycjonowania (Bez/z liniałem)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.024/0.021				0.024/0.021
		Z	mm	0.018/0.014				0.018/0.014
	Powtarzalność (Bez/z liniałem)	X	mm	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.014/0.013				0.014/0.013
		Z	mm	0.012/0.011				0.012/0.011
Inne	Przeciwwaga osi Z		/	Równoważenie hydrauliczne + azotowe				Równoważenie hydrauliczne + azotowe
	System CNC		/	FANUC 0I-MF PLUS (Opc. Siemens 828D)				FANUC 0I-MF PLUS (Opc. Siemens 828D)
	Zasilanie powietrzem	Flow	L/min	300				300
		Ciśnienie	MPa	0.6~0.8				0.6~0.8
	Całkowita moc elektryczna		kVA	60				60
	Pojemność zbiornika chłodziwa		L	580				580
	Wymiary maszyny	Długość	mm	7766	10238	12384	14650	7766	10238	12384	14650
		Szerokość	mm	6134				6134
		Wysokość	mm	5200 (5900 przy opcjonalnej osi Z)				5200 (5900 przy opcjonalnej osi Z)
	Obudowa maszyny		-	Osłona blaszana półotwarta (tylko obszar roboczy)				Osłona blaszana półotwarta (tylko obszar roboczy)

Uwagi:

1. Modele G-V2030A, G-V2040A, G-V2050A, G-V2060A – Opcjonalne wrzeciono pasowe 6000 obr./min, z momentem wyjściowym 186/297 N·m.

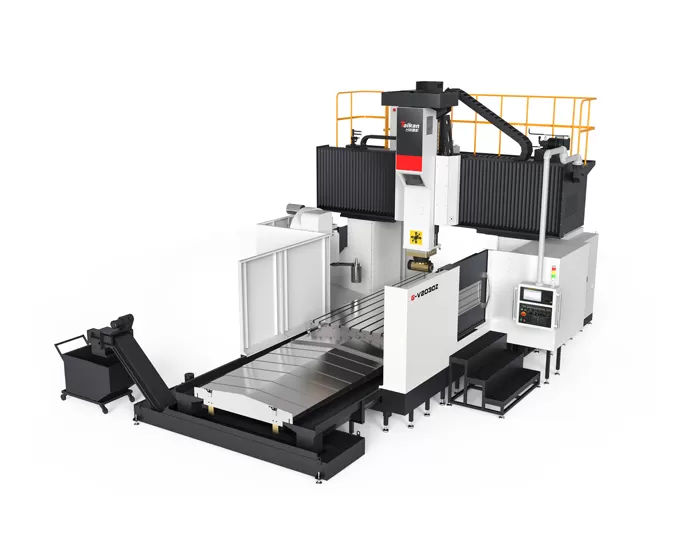

2. Modele G-V2030Z, G-V2040Z, G-V2050Z, G-V2060Z – Opcjonalna automatyczna głowica frezarska kątowa, z skokiem osi Y 3200 mm.

3. Modele G-R2030B, G-R2040B, G-R2050B, G-R2060B – Opcjonalne sanie kwadratowe osi Z (Z = 1000 mm, wysokość maszyny 5600 mm; Z = 1250 mm, wysokość maszyny 6300 mm).

4. Modele G-R2030Z, G-R2040Z, G-R2050Z, G-R2060Z – Opcjonalne sanie kwadratowe osi Z + automatyczna głowica frezarska kątowa (skok osi Y 3200 mm; Z = 1000 mm, wysokość maszyny 5600 mm; Z = 1250 mm, wysokość maszyny 6300 mm).

Informacje na tej stronie służą wyłącznie do celów informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
