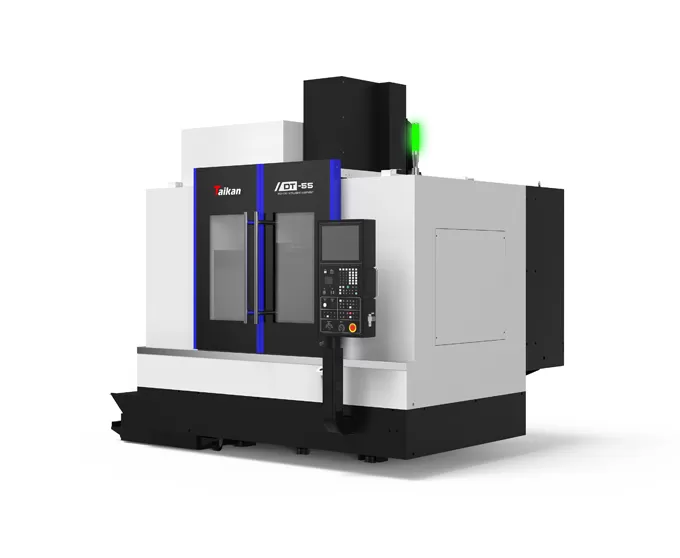

HDT55 Wysokoprecyzyjne pionowe centrum obróbcze

Przesuwy

Przesuw stołu (oś X)

mm

1050

Przesuw suportu (oś Y)

mm

550

Przesuw wrzeciennika (oś Z)

mm

550

Odległość od czoła wrzeciona do powierzchni stołu

mm

120-670

Odległość osi wrzeciona do prowadnicy kolumny

mm

650

Stół

Wymiary stołu

mm

1200*500

Obciążenie stołu

kg

800

Rowki T (ilość-szerokość*odstęp)

mm

5-18*100

Wrzeciono

Moc silnika (S1/S6)

kW

11/18.5

Moment obrotowy silnika (S1/S6) (znamionowy/krótkotrwały)

N.m

52.5/118

Prędkość obrotowa

obr./min

50~12000 (bezpośrednie)

Średnica wrzeciona

mm

Ø150

Stożek wrzeciona

/

BBT40

Napęd

Moc silników osi X/Y/Z

kW

3.0/3.0/3.0

Prędkość

Szybki przesuw osi X/Y/Z

m/min

48/48/48

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.006/0.006/0.006

VDI 3441

Powtarzalność (X/Y/Z)

mm

0.004/0.004/0.004

Magazyn narzędzi

Pojemność magazynu

T

30

Maks. masa

kg

8

Maks. długość

mm

350

Maks. dopuszczalny moment obrotowy

Nm

≤10,19

Maks. średnica (pełny/sąsiedni)

mm

Ø80/Ø150

Pozostałe

System CNC

/

FANUC 0i MF PLUS

Sprężone powietrze

Flow

l/min

≥280 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc przyłączeniowa

KVA

25

Wymiary maszyny

mm

3148*2926*2935

Odpowiadające osie X*Y*Z

Masa maszyny (ok.)

kg

6000
