Charakterystyka pionowego V-500U 5-osiowego centrum obróbkowego

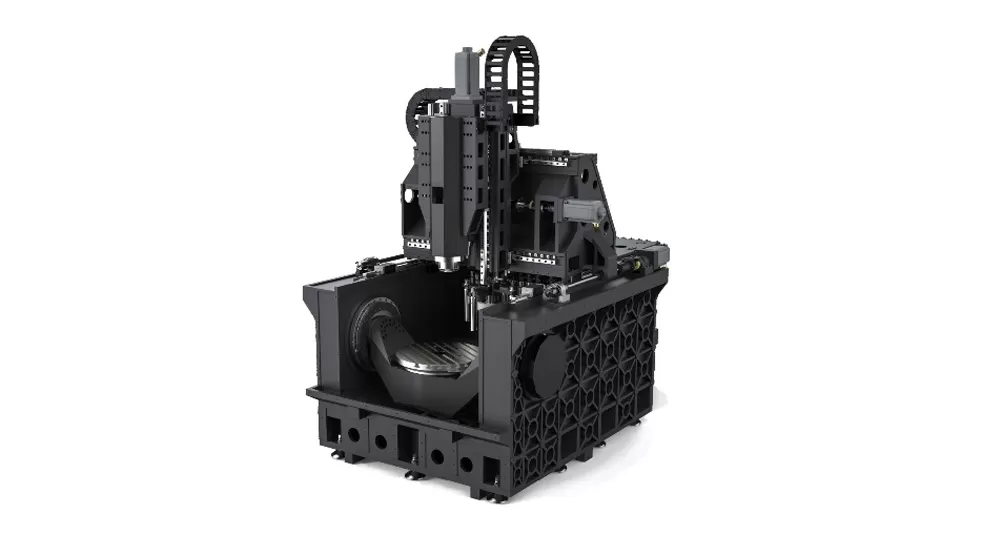

Struktura ruchomej belki Gantry

Odległość między wrzecionem a belką poprzeczną jest krótka, co pozwala na niezależną pracę trzech osi i wysoką ogólną sztywność.
Oś Y ma podwójną śrubę kulową, konstrukcję z podwójnym napędem, zapewniającą optymalną dynamiczną reakcję.
Śruby kulowe osi zasilających są zaprojektowane z pustą konstrukcją i wyposażone w układ chłodzenia, skutecznie utrzymując stabilność termiczną.

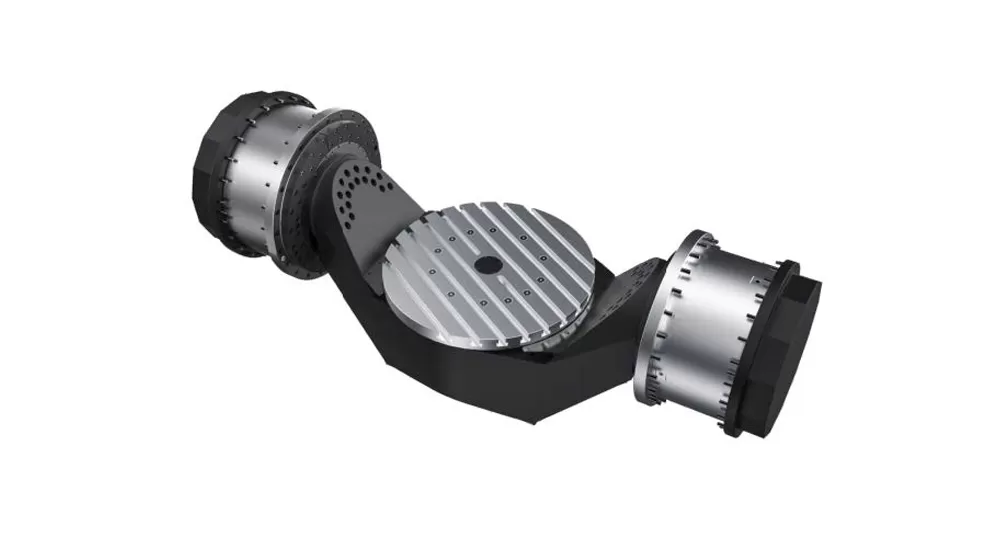

Stół obrotowy z napędem bezpośrednim o wysokiej precyzji

Konstrukcja stołu obrotowego kołyski osi A/C jest niezależnie zaprojektowana, z osią A napędzaną przez silniki z podwójnym momentem obrotowym, co znacznie zwiększa sztywność i odporność na wibracje.
Obie osie A i C są wyposażone w bezramowe silniki z napędem bezpośrednim o wysokim momencie obrotowym, a kompaktowa konstrukcja integruje wirnik silnika z mechanizmem stołu obrotowego, oferując doskonałą sztywność przekładni.
Dodatkowo stojan silnika jest chłodzony chłodziwem, aby zapewnić stabilność termiczną stołu obrotowego.
Maksymalna prędkość osi A/C może osiągnąć 50 obr/min.

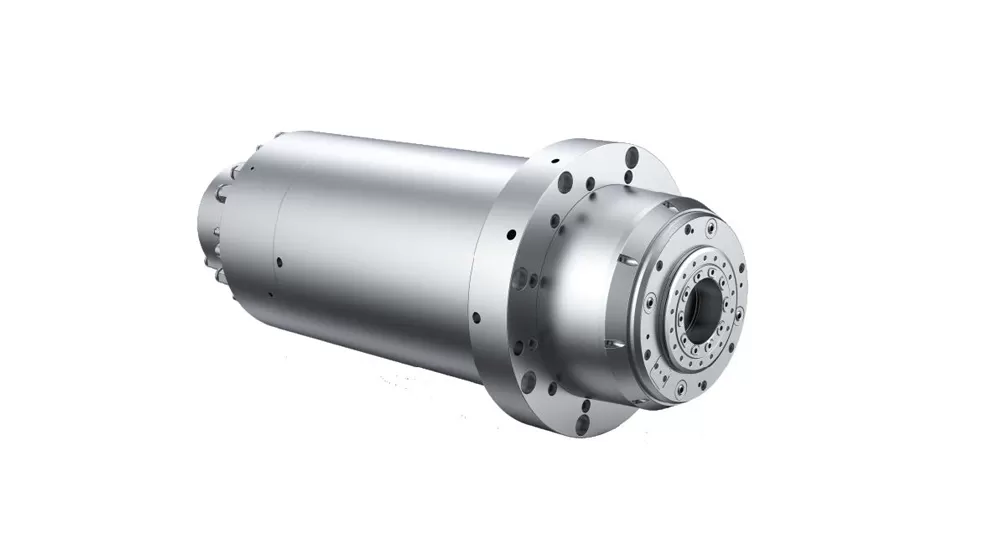

Szybkie wrzeciono zmotoryzowane

HSK A63 szybkobieżnego wrzeciona zmotoryzowanego
Maksymalna prędkość do 18 000 r/min.

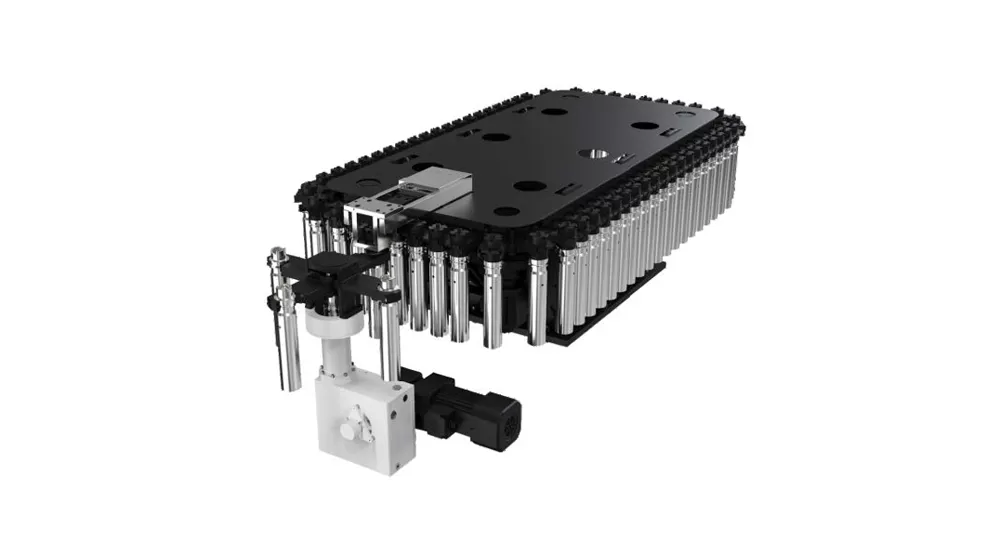

40-Magazyn typu łańcuchowego narzędzia

Stół obrotowy z napędem bezpośrednim o wysokiej precyzji

Zastosowanie pionowego V-500U 5-osiowego centrum obróbkowego

Szeroko stosowany w przetwarzaniu złożonych części, takich jak wirniki, lotnictwo, komponenty samochodowe, precyzyjne formy i urządzenia medyczne.

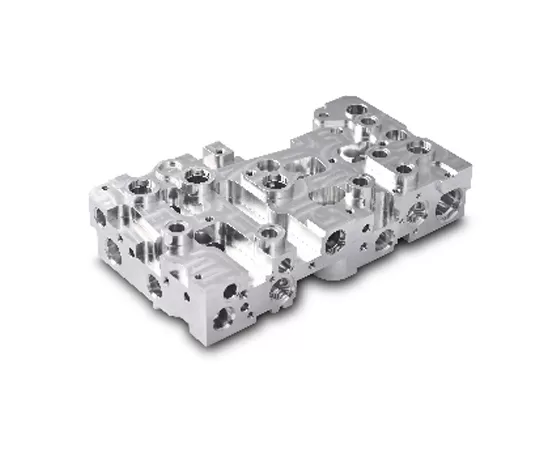

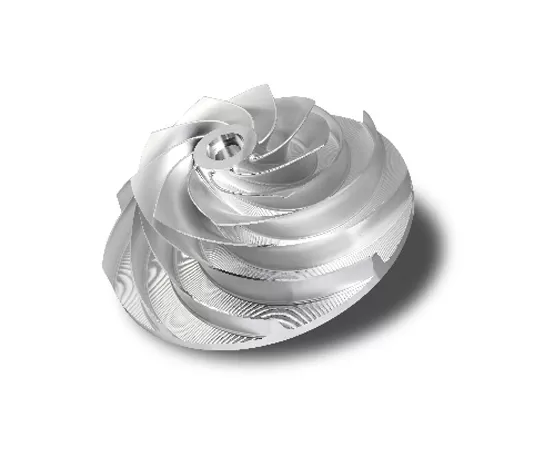

Przykład przedmiotu obrabianego 1

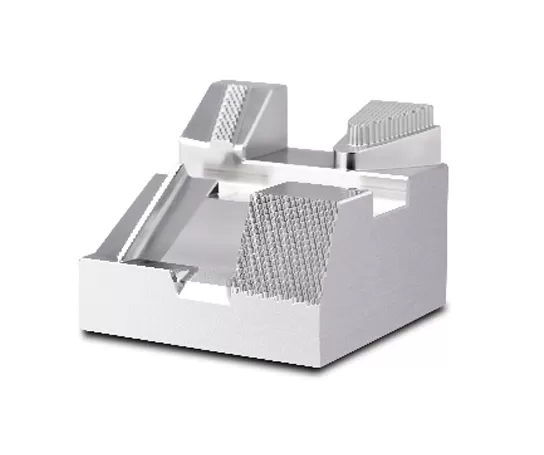

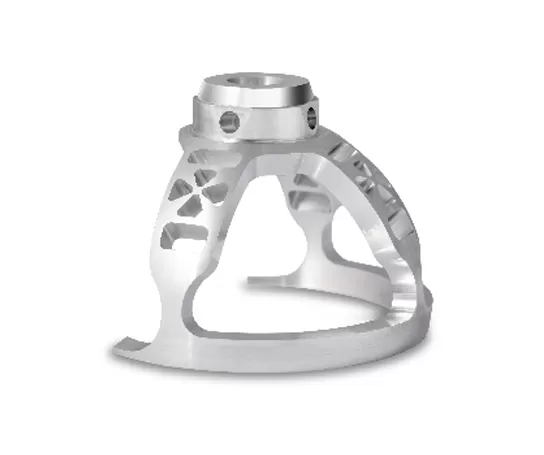

Przykład obrabianego przedmiotu 2

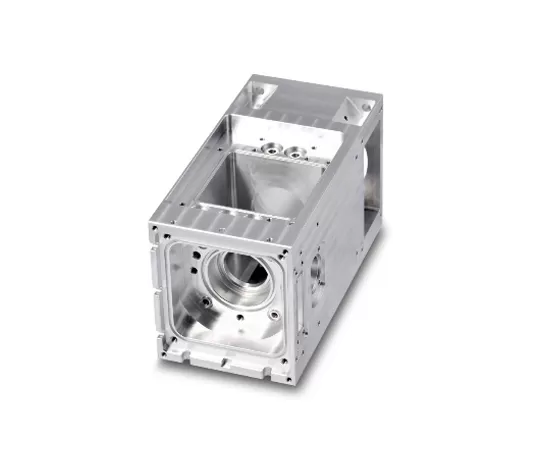

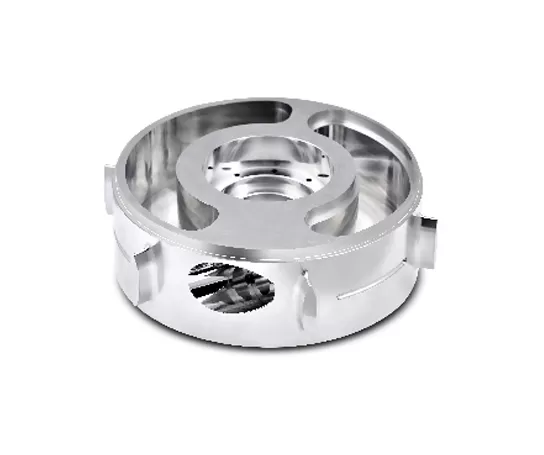

Przykład obrabianego przedmiotu 3

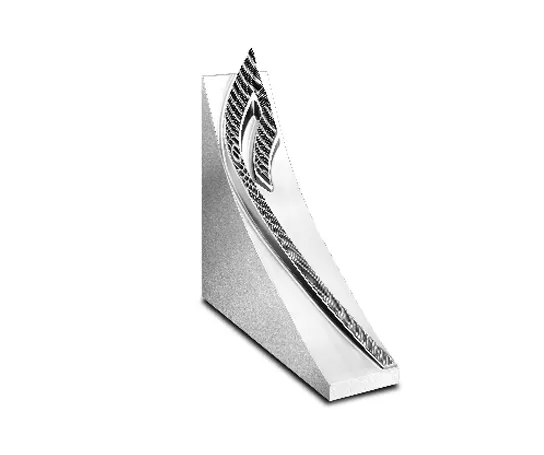

Przykład przedmiotu obrabianego 4

Przykład obrabianego przedmiotu 5

Przykład obrabianego przedmiotu 6

Przykład obrabianego przedmiotu 7

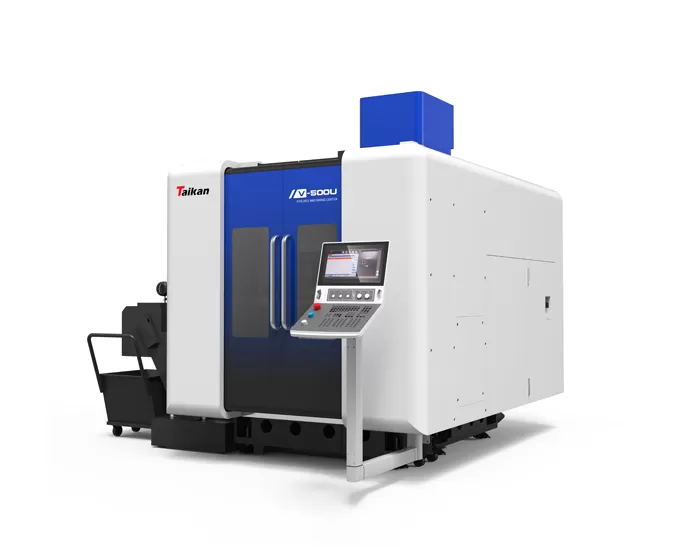

Specyfikacja pionowego 5-osiowego centrum obróbczego HV-500U

Item		Unit	HV-500U
Przesuwy	Przesuw w osiach X/Y/Z	mm	500/650/450
	Zakres obrotu osi A	°	±120
	Zakres obrotu osi C	°	360
	Odległość od czoła wrzeciona do powierzchni stołu	mm	150-600
Stół	Wymiary stołu	mm	Φ500x445
	Maks. obciążenie	kg	300
	Rowki teowe (liczba rowków - szerokość rowka × rozstaw)	mm	7-18*65
Prędkość	Szybki przesuw w osiach X/Y/Z	mm/min	36000
Prędkość	Szybkość szybkiego obrotu osi A/C	obr./min	50/50
Dokładność	Dokładność pozycjonowania w osiach X/Y/Z	mm	0.006/0.006/0.006
	Powtarzalność pozycjonowania w osiach X/Y/Z	mm	0.004/0.004/0.004
	Dokładność pozycjonowania osi A/C	sec	5/5
	Powtarzalność osi A/C	sec	3/3
Wrzeciono	Moc silnika wrzeciona (S1/S6)	kW	30/35.5
	Moment obrotowy silnika wrzeciona (S1/S6)	Nm	47.7/57.3
	Prędkość obrotowa wrzeciona	obr./min	0~20000
	Specyfikacja oprawki narzędziowej	/	HSK A63
Magazyn narzędzi	Konstrukcja magazynu narzędzi	/	Magazyn łańcuchowy z ramieniem do wymiany narzędzi
	Pojemność magazynu narzędzi	T	40
	Maks. masa narzędzia	kg	8
	Maks. długość narzędzia	mm	300
	Maks. średnica (pełny magazyn / sąsiednie gniazdo puste)	mm	φ80/φ150
Pozostałe	System CNC	/	Siemens SINUMERIK ONE
	Wymagane ciśnienie powietrza zasilającego	MPa	0,6~0,8
	Całkowita moc elektryczna	kW	50
	Wymiary maszyny (długość × szerokość × wysokość)	mm	415038002850
	Masa maszyny (ok.)	KG	11000
