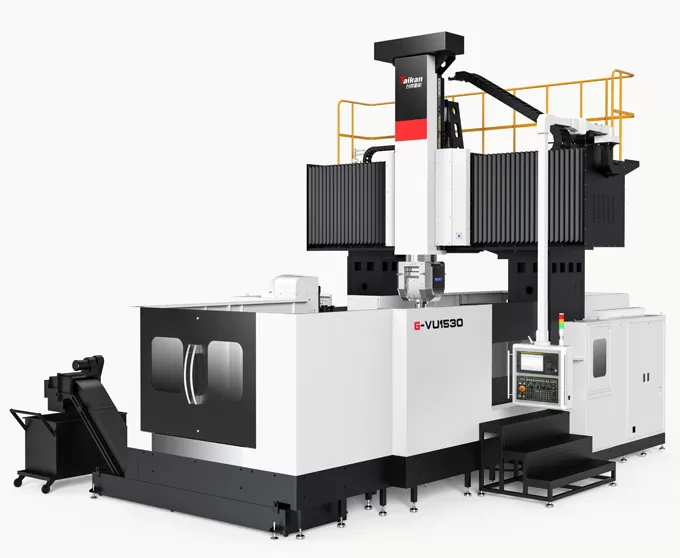

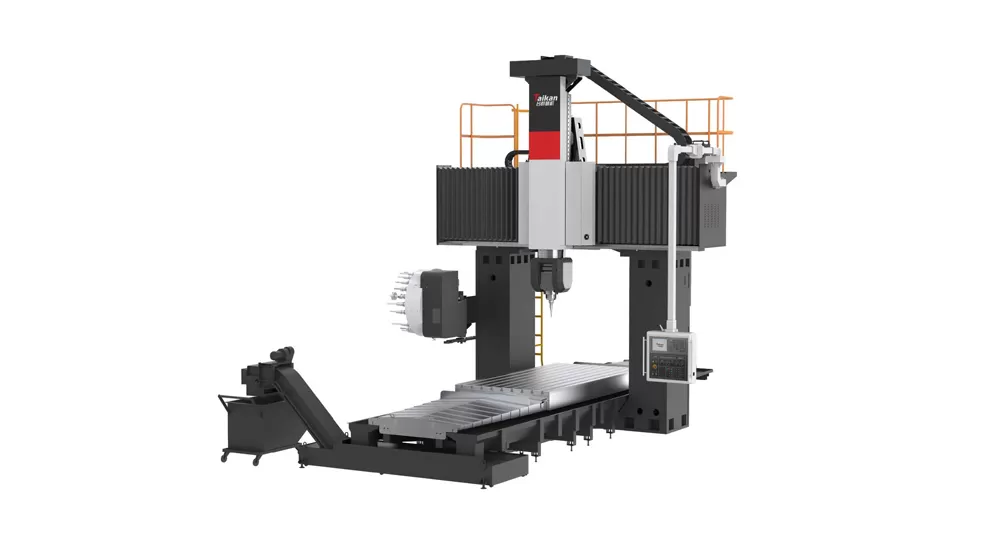

Name: HG-VU1530 5-osiowe bramowe centrum obróbcze
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka G-VU1530 5-osiowego Gantry Machining Center

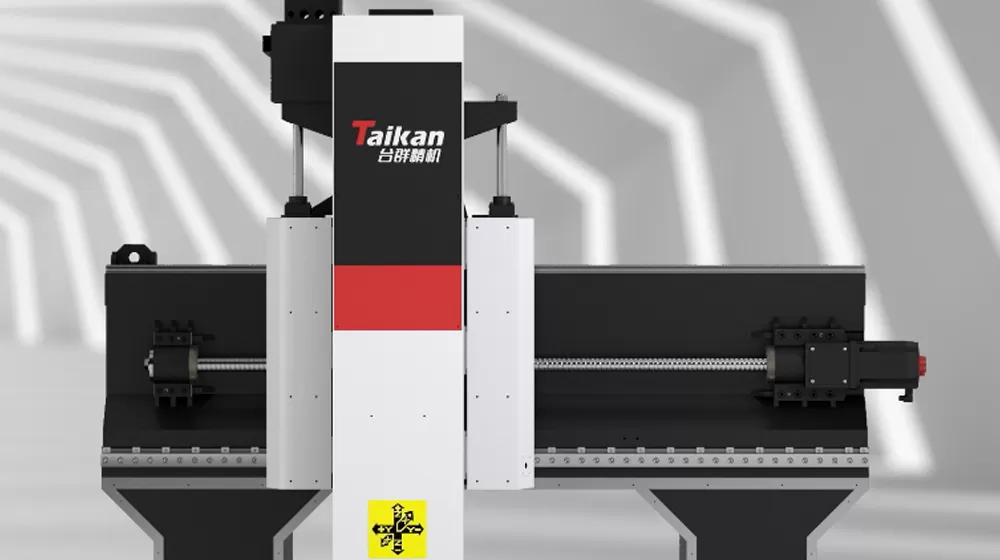

Konfiguracja Gantry

Maszyna przyjmuje konstrukcję o stałej suwnicy z konfiguracją przesuwania stołu, zapewniając optymalną stabilność dla wydajnych operacji cięcia.

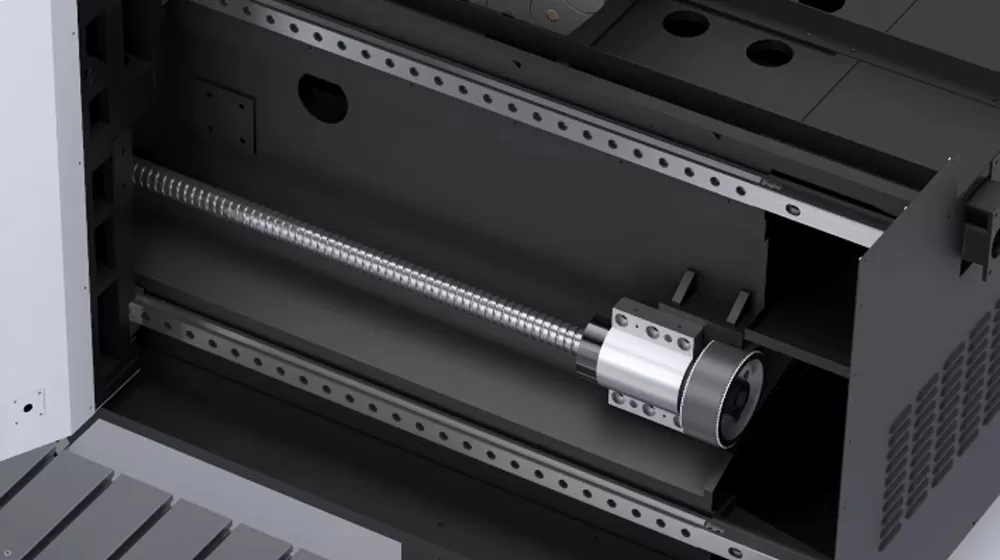

Stepped Guide Rails

Szyny prowadzące belki są ułożone w układzie schodkowym, zwiększając rozpiętość szyny prowadzącej i poprawiając nośność, zapewniając dobre osiągi nośne i stabilne cięcie podczas obróbki.

Równoważenie azotu

Oś Z wykorzystuje cylinder równoważący azot, aby zrównoważyć ciężar tłoka.

Jednostka wrzeciona

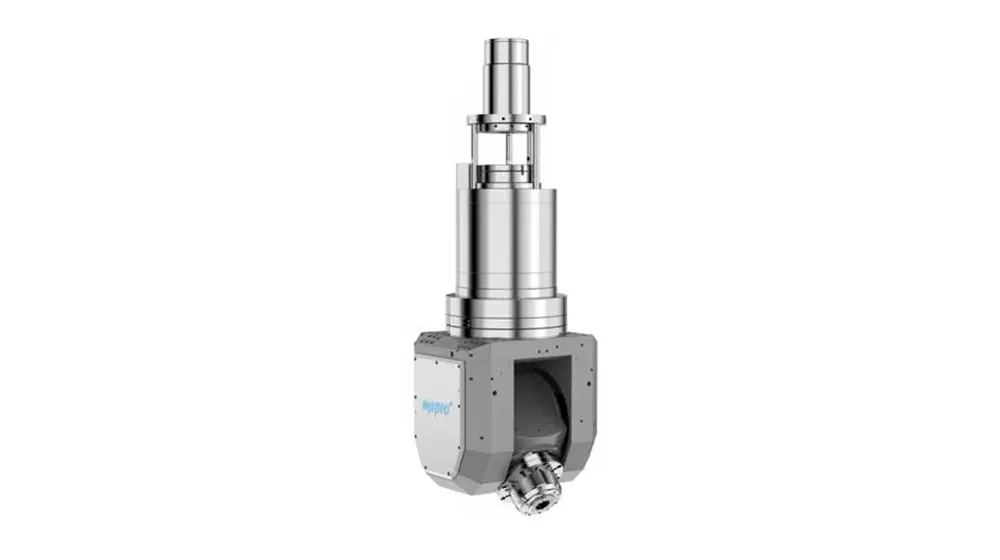

Jednostka wrzeciona wykorzystuje 5-osiową podwójną obrotową głowicę frezującą Zhongke Ibeg T70,5, która może osiągnąć 5-osiową obróbkę złożonych powierzchni.
Dzięki precyzyjnym enkoderom i hydraulicznemu systemowi mocowania osie A i C można zacisnąć pod dowolnym kątem w zakresie działania (oś C ± 360 °, oś A ± 110 °).
Standardowe wrzeciono zmotoryzowane 18000 obr./min, zdolne do precyzyjnego, szybkiego i ciągłego cięcia.

Zastosowanie G-VU1530 5-osiowego Gantry Machining Center

Stosowany głównie do obróbki złożonych części, aluminium i jego stopów, a także materiałów trudnych do obróbki. Jest zdolny do precyzyjnej i wysokowydajnej obróbki złożonych powierzchni przestrzennych.

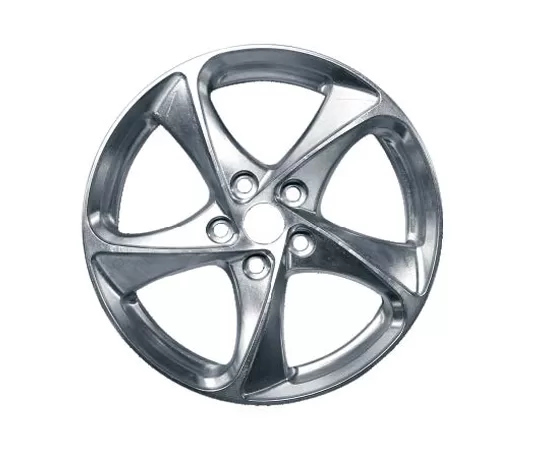

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Specyfikacja 5-osiowego centrum obróbkowego bramowego HG-VU1530

Item			Unit	HG-VU1530	Uwagi
Przemieszczenia	Przemieszczenie stołu (oś X)		mm	3200
	Przemieszczenie suportu (oś Y)		mm	2700
	Przemieszczenie suwaka (oś Z)		mm	1000
	Odległość czoła wrzeciona od stołu		mm	100～1100
	Wysięg wrzeciona		mm	329.2
	Efektywna szerokość bramy		mm	2450
Stół	Wymiary stołu		mm	1500*3000
	Maks. obciążenie		Kg	10000
	Rowki teowe		mm	28
Wrzeciono	Moc wrzeciona		KW	30
	Maks. prędkość obrotowa		r/min	18000
	Moment obrotowy		Nm	72Nm-S1, 85Nm-S6
	Stożek wrzeciona			HSK-A63
	Kąt wychylenia osi A			±110°
	Obrót osi C			±360°
	Maks. prędkość osi A/C		rpm	60
Prędkości	Zakres prędkości posuwu (roboczy)		mm/min	10000/10000/10000
Prędkości	Prędkość szybkiego przesuwu (osi X/Y/Z)		mm/min	15000/15000/15000
Dokładność	Dokładność pozycjonowania (z liniałem)		mm	0.023/0.021/0.014	Standardowy liniał pomiarowy Fagor
	Powtarzalność (z liniałem)		mm	0.015/0.013/0.011	Standardowy liniał pomiarowy Fagor
	Dokładność pozycjonowania osi A			8″ (VD13441)
	Powtarzalność osi A			4″ (VD13441)
	Dokładność pozycjonowania osi C			8″ (VD13441)
	Powtarzalność osi C			4″ (VD13441)
Pozostałe	Przeciwwaga osi Z			Wyważenie hydrauliczne + azotowe

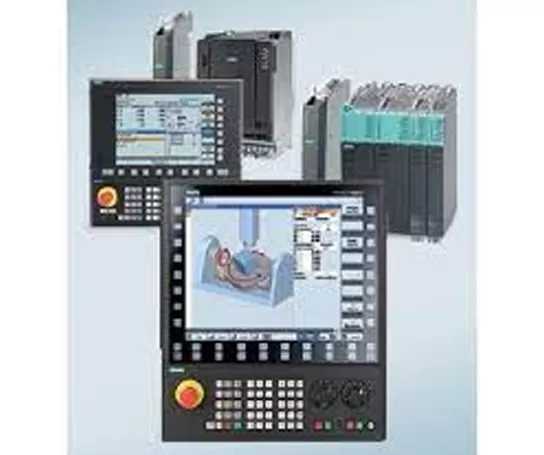

	Układ sterowania CNC			SIEMENS ONE	Sterowanie 5-osiowe jednoczesne
	Zasilanie sprężonym powietrzem	Flow	L/min	500
	Zasilanie sprężonym powietrzem	Ciśnienie	MPa	0.6~0.8
	Pojemność zbiornika chłodziwa		L	750
	Wymiary maszyny (dł. × szer. × wys.)		mm	780061006000
	Osłona maszyny		set	Pełna obudowa z blachy na całym obwodzie	Bez górnej pokrywy
