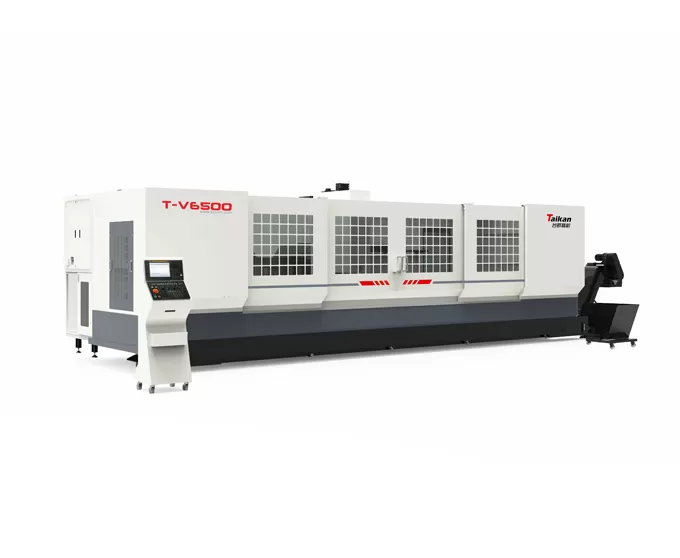

HT-V6500 Centrum obróbcze profili z ruchomą kolumną

Przesuw

Przesuw stołu (oś X)

mm

6500

Przesuw suportu (oś Y)

mm

550

Przesuw wrzeciennika (oś Z)

mm

550

Odległość od czoła wrzeciona do stołu

mm

150-700

Stół

Wymiary stołu

mm

6500*550

Maks. obciążenie

Kg

1000

Rowki teowe (liczba-szerokość*rozstaw)

mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

7.5/11

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

35.8/95.5

Prędkość obrotowa wrzeciona

rpm

20-12000

Średnica wrzeciona

mm

Ф150

Stożek wrzeciona

/

BT40

Prędkość

Zakres prędkości posuwu skrawającego

mm/min

1-10000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

50/28/28

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.1/0.01/0.01

GB/T 18400.4

Powtarzalność (X/Y/Z)

mm

0.06/0.008/0.008

(Pełny przesuw)

Magazyn narzędzi

Pojemność magazynu narzędzi

T

24 (tarczowy)

Maks. masa narzędzia

kg

7

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (pełny/sąsiednie puste)

mm

Ф75/Ф150

Inne

System CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

L/min

≥280（ANR）

Ciśnienie powietrza

MPa

0.6-0.8

Moc urządzenia

kVA

25

Pojemność zbiornika chłodziwa

L

550

Wymiary maszyny

mm

11800*3200*2800

Odpowiadające osiom X*Y*Z

Masa (około)

Kg

16000
