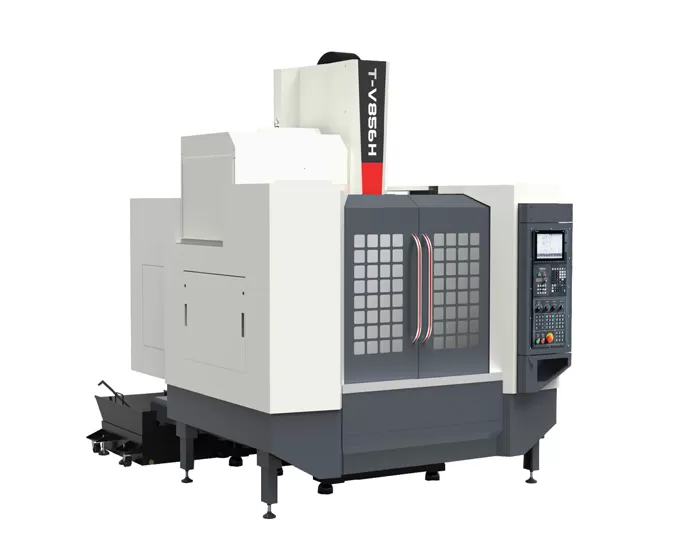

Name: HT-V856H Szybkie i wysokoprecyzyjne pionowe centrum obróbcze
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka szybkiego i precyzyjnego pionowego centrum obróbczego HT-V856H

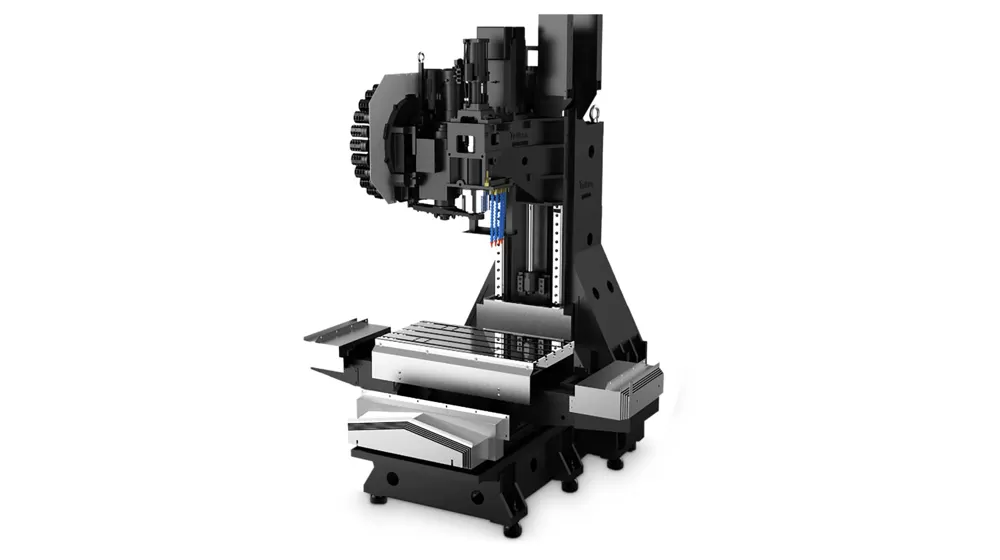

Struktura maszyny

Maszyna ma stałą konstrukcję kolumny z przesuwnym stołem typu krzyżowego. Korpus jest zbudowany z bardzo dużej stabilnej podstawy i szeroko rozpiętej kolumny w kształcie litery A o dużej sztywności, zapewniającej szybkie cięcie bez wibracji i bez deformacji.

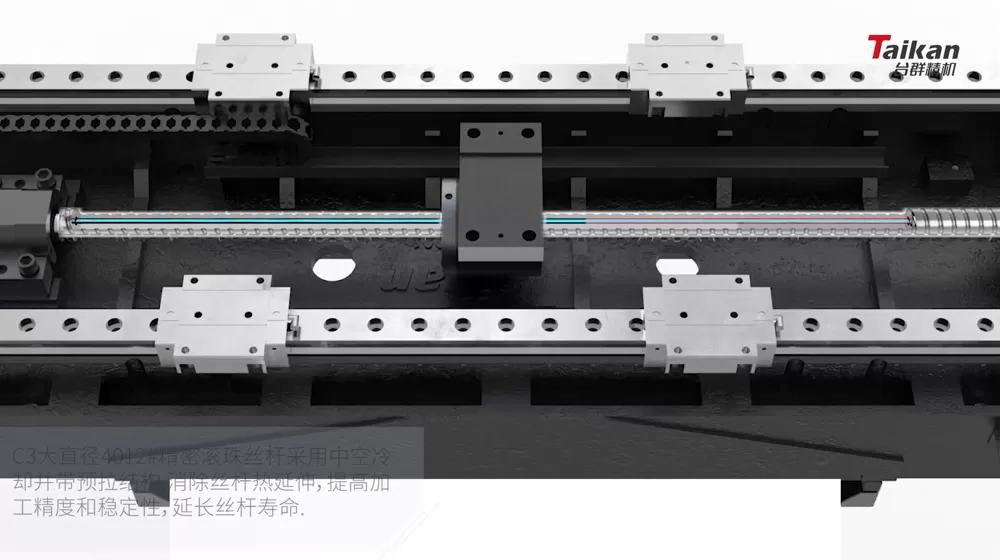

Śruby kulowe drążone

Drążone śruby kulowe z wstępnie naprężoną strukturą eliminują rozszerzalność cieplną, zwiększając precyzję maszyny. Łożyska śrubowe kulkowe są samosmarujące, wydłużając ich żywotność.

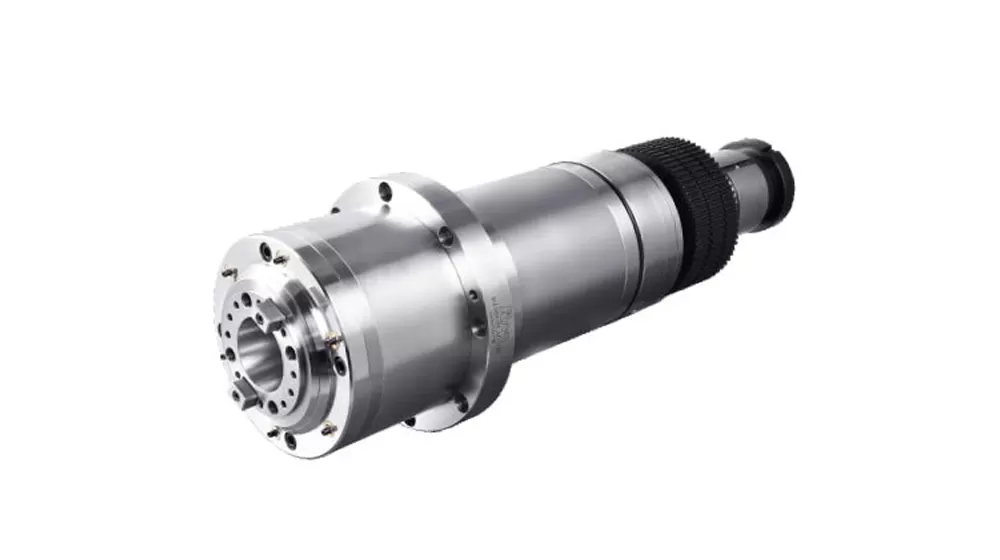

Wrzeciono

Maszyna jest wyposażona w szybkobieżną jednostkę wrzeciona firmy Taikan, wyposażoną w głowicę bezpośredniego połączenia BT40-12000 obr./min. Przód wrzeciona wykorzystuje konstrukcję labiryntową z osłoną kurtyny powietrznej, zapobiegającą przedostawaniu się płynów tnących do łożysk wrzeciona.

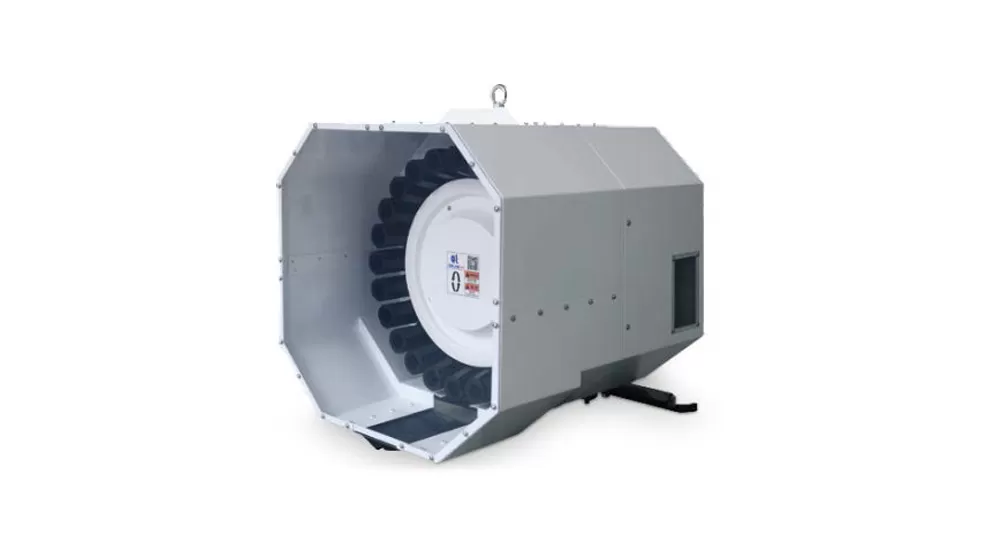

Magazyn narzędziowy

Maszyna jest wyposażona w 24-kieszonkowy magazyn narzędziowy Taikan, znany z niezawodnej jakości i stabilnej wydajności.

Zastosowanie szybkiego i precyzyjnego pionowego centrum obróbczego HT-V856H

Obrabiarka nadaje się do wielogatunkowej, małoseryjnej obróbki skomplikowanych części, takich jak średnie i małe elementy skrzynkowe, płyty, tarcze, zawory, obudowy oraz formy. Jest szeroko stosowana w branżach takich jak precyzyjne części, produkty 5G, hardware, części samochodowe i urządzenia medyczne.

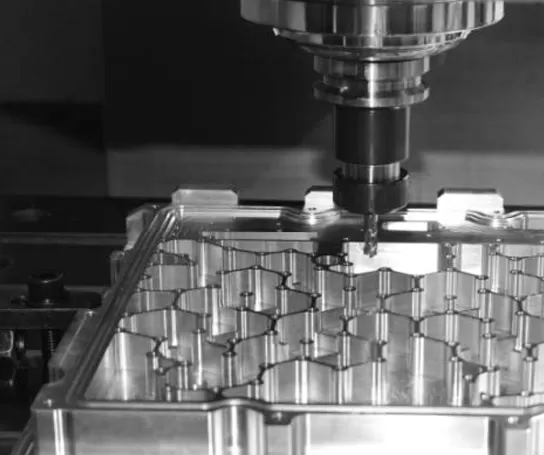

Przykład przedmiotu obrabianego 1

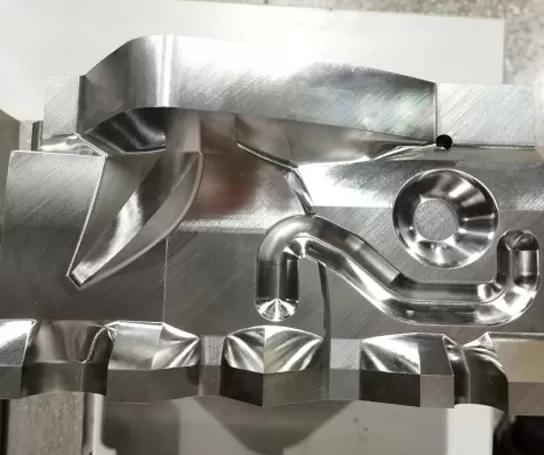

Przykład obrabianego przedmiotu 2

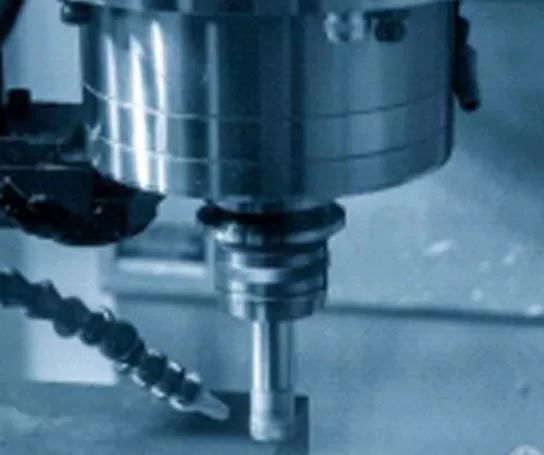

Przykład obrabianego przedmiotu 3

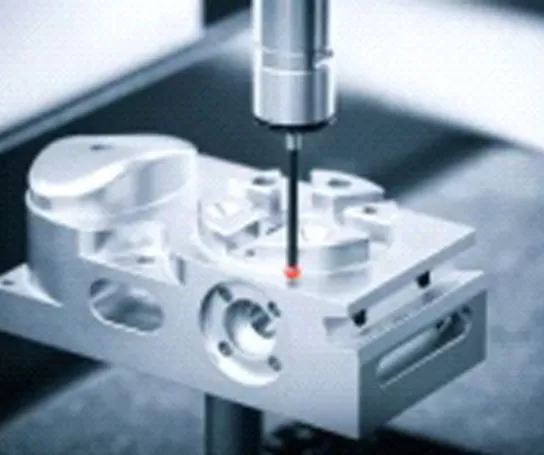

Przykład przedmiotu obrabianego 4

Specyfikacje wysokoobrotowego i wysokoprecyzyjnego pionowego centrum obróbczego HT-V856H

Item			Unit	HT-V856H	Uwagi
Przesuwy	Przesuw stołu (oś X)		mm	800
	Przesuw sań (oś Y)		mm	550
	Przesuw wrzeciennika (oś Z)		mm	600
	Odległość od czoła wrzeciona do powierzchni stołu		mm	125～725
	Odległość od osi wrzeciona do prowadnicy kolumny		mm	590
Stół roboczy	Wymiary stołu		mm	1000*500
	Maks. obciążenie (równomierne)		kg	450
	Rowki teowe (liczba rowków - szerokość × rozstaw)		mm	5-18*100
Wrzeciono	Moc silnika (znamionowa/chwilowa)		kW	11/15
	Moment obrotowy silnika (znamionowy/chwilowy)		N.m	52.5/118
	Zakres prędkości obrotowej		obr./min	50~12000 (sprzężenie bezpośrednie)
	Średnica wrzeciona		mm	φ150
	Stożek wrzeciona		/	BT40
	Specyfikacja sworznia narzędziowego		/	P40T-I（MAS403）
Posuwy	Zakres prędkości posuwu roboczego		mm/min	1-10000
Posuwy	Prędkość szybkiego przesuwu osi X/Y/Z		m/min	30/30/30
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.008	GB/T18400.4 (pełny zakres)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.005	GB/T18400.4 (pełny zakres)
Magazyn narzędzi	Pojemność magazynu narzędzi		pcs	24
	Maks. masa narzędzia		kg	7
	Maks. długość narzędzia		mm	250
	Maks. średnica narzędzia (pełny magazyn / sąsiednie gniazdo puste)		mm	Φ75/Φ150
Pozostałe	Układ sterowania CNC		/	Mitsubishi M80VB
	Źródło sprężonego powietrza	Flow	L/min	≥280（ANR)
	Źródło sprężonego powietrza	Ciśnienie powietrza	MPa	0.6~0.8
	Moc przyłączeniowa		KVA	25
	Pojemność zbiornika chłodziwa		L	300
	Wymiary maszyny		mm	224031213026	Odpowiadające osiom XYZ
	Masa (około)		Kg	4600

Informacje na tej stronie mają charakter wyłącznie referencyjny. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. W celu uzyskania dodatkowych informacji prosimy o kontakt.
