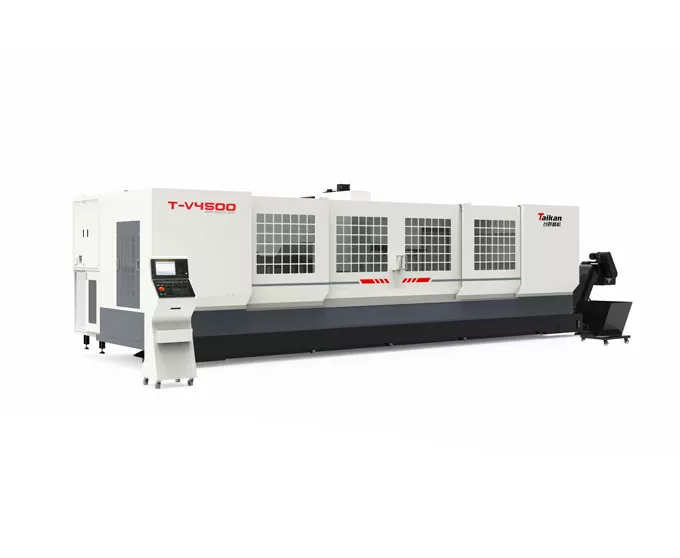

T-V4500 centrum obróbkowe profilu kolumny ruchomej

Podróże

Podróż stołu (oś X)

Mm

4500

Podróż siodła (oś Y)

Mm

550

Przesunięcie główki (oś Z)

Mm

550

Odległość od nosa wrzeciona do stołu

Mm

150-700

Stół

Rozmiar stołu

Mm

4500*550

Maks. obciążenie

Kg

800

T-slot (liczba-szerokość * odstępy)

Mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótki czas)

KW

7.5/11

Moment obrotowy silnika (znamionowy/krótki czas)

N.m

35.8/95.5

Prędkość wrzeciona

Obr/min

20-12000

Średnica wrzeciona

Mm

Ф150

Stożek wrzeciona

/

BT40

Prędkość

Zakres prędkości posuwu cięcia

Mm/min

1-10000

Szybka prędkość obrotu osi X/Y/Z

M/min

50/28/28

Dokładność

Dokładność pozycjonowania (X/Y/Z)

Mm

0,08/0,01/0,01

GB/T 18400.4

Powtarzalność (X/Y/Z)

Mm

0,05/0,008/0,008

(Pełna podróż)

Magazyn narzędzi

Pojemność magazynka narzędziowego

T

24 (dysk)

Maks. waga narzędzia

Kg

7

Maks. długość narzędzia

Mm

250

Maks. średnica narzędzia (pełna/sąsiednia pusta)

Mm

Ф75/Ф150

Inne

System CNC

/

Mitsubishi M80VB

Źródło powietrza

Przepływ

L/min

≥ 280(ANR)

Ciśnienie powietrza

MPa

0, 6-0, 8

Pojemność sprzętu

KVA

25

Pojemność zbiornika płynu chłodzącego

L

400

Rozmiar maszyny

Mm

9300*3200*2800

Odpowiadający osi X * Y * Z

Waga (ok.)

Kg

13000
