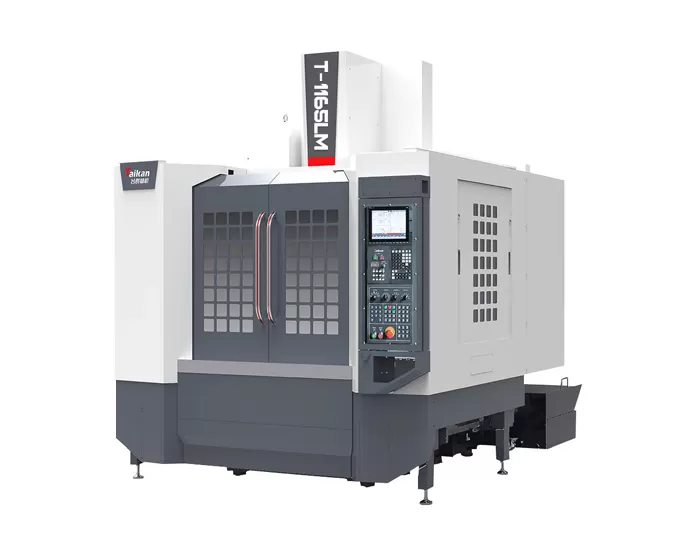

T-1165LM pionowe centrum obróbkowe o dużej prędkości i wysokiej sztywności

Podróże

Podróż stołu (oś X)

Mm

1100

Podróż siodła (oś Y)

Mm

650

Przesunięcie główki (oś Z)

Mm

600

Odległość od nosa wrzeciona do powierzchni stołu

Mm

150 ~ 750

Odległość od środka wrzeciona do powierzchni prowadzącej kolumny

Mm

695

Stół roboczy

Rozmiar stołu

Mm

1200*650

Maks. obciążenie (nawet nośne)

Kg

1000

T-slot (liczba gniazd-szerokość slotu * odstępy)

Mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótki czas)

KW

45976

Moment obrotowy silnika (znamionowy/krótki czas)

N.m

52,5/118

Zakres prędkości

R/min

50-8000 (pas)

Średnica wrzeciona

Mm

Φ150

Stożek wrzeciona

/

BT40

Specyfikacje Rivet

/

P40T-I(MAS403)

Prędkość

Zakres prędkości posuwu cięcia

Mm/min

1-10000

Szybka prędkość obrotu osi X/Y/Z

M/min

30/30/20

Dokładność

Dokładność pozycjonowania (X/Y/Z)

Mm

0,008/0,008/0,01

GB/T18400.4 (pełna podróż)

Powtarzalność (X/Y/Z)

Mm

0,005/0,005/0,008

Magazyn narzędzi

Pojemność narzędzia

Pcs

24

Maks. waga narzędzia

Kg

7

Maks. długość narzędzia

Mm

250

Maks. średnica narzędzia (pełna/sąsiednia pusta)

Mm

Φ75/Φ150

Inne

Przeciwwaga osi Z

/

/

System CNC

/

Mitsubishi M80VB

Źródło powietrza

Przepływ

L/min

≥ 280(ANR)

Ciśnienie powietrza

MPa

0,6 ~ 0,8

Pojemność sprzętu

KVA

25

Pojemność zbiornika płynu chłodzącego

L

300

Rozmiar maszyny

Mm

2700 × 3560 × 3040

Odpowiadający osi X * Y * Z

Waga (ok.)

Kg

7500
