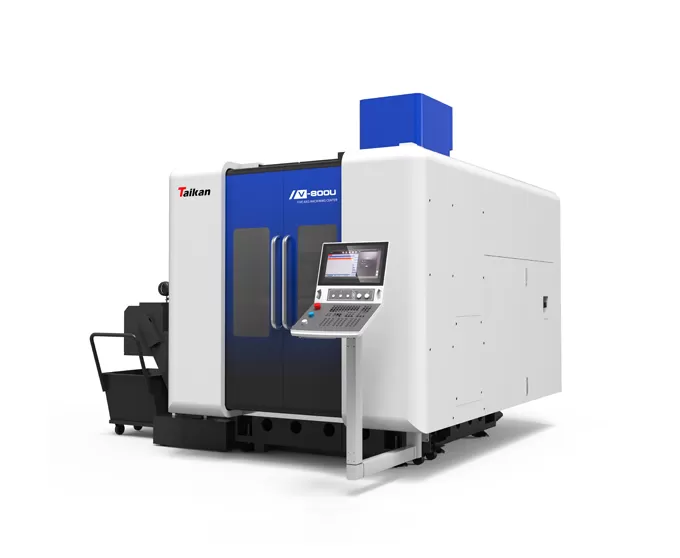

HV-800U Pionowe 5-osiowe centrum obróbcze

Przesuwy

Przesuw X/Y/Z

mm

850/900/580

Zakres obrotu osi A

°

±120

Zakres obrotu osi C

°

360

Odległość od czoła wrzeciona do powierzchni stołu roboczego

mm

180-760

Stół

Wymiary stołu

mm

Φ800*630

Maks. obciążenie

kg

800

Rowki teowe (liczba rowków - szerokość * odstęp)

mm

9-18*65

Prędkość

Prędkość szybkiego przesuwu osi X/Y/Z

mm/min

36

Prędkość szybkiego obrotu osi A/C

r/min

A:30/C:50

Dokładność

Dokładność pozycjonowania osi X/Y/Z

mm

0.006/0.006/0.006

Dokładność powtarzalności osi X/Y/Z

mm

0.004/0.004/0.004

Dokładność pozycjonowania osi A/C

sec

6/6

Dokładność powtarzalności osi A/C

sec

4/4

Wrzeciono

Moc silnika wrzeciona (S1/S6)

kW

30/36

Moment obrotowy silnika wrzeciona (S1/S6)

Nm

100/120

Prędkość obrotowa wrzeciona

r/min

0~16000

Specyfikacja oprawek narzędziowych

/

HSK A63

Magazyn narzędzi

Konstrukcja magazynu narzędzi

/

Magazyn łańcuchowy z ramieniem

Pojemność magazynu narzędzi

T

40

Maks. masa narzędzia

kg

8

Maks. długość narzędzia

mm

300

Maks. średnica (pełna / przy pustym sąsiednim)

mm

φ80/φ150

Pozostałe

Układ sterowania CNC

/

Siemens SINUMERIK ONE

Wymagane ciśnienie źródła powietrza

MPa

0.6~0.8

Całkowita moc elektryczna

kW

75

Wymiary maszyny (długość * szerokość * wysokość)

mm

5100*4500*3400

Masa maszyny głównej (ok.)

KG

18000
