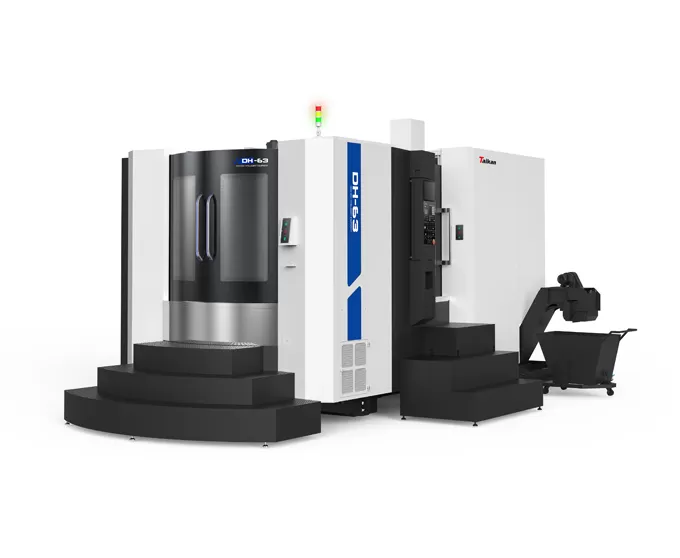

Charakterystyka centrum obróbki poziomej HDH-63

Wysoka sztywność strukturalna

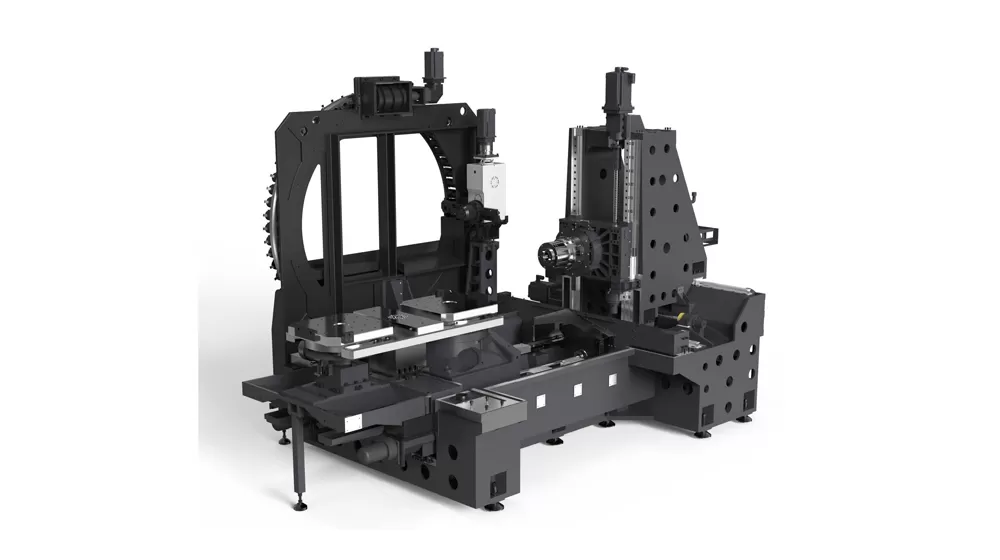

Zintegrowane łóżko: Zoptymalizowana konstrukcja wewnętrznych żeber za pomocą analizy MES, zapewniająca doskonałą stabilność.
Lekka kolumna: dwuwarstwowa konstrukcja ściany kolumny, z wielopunktowym układem żeber promieniowych i układem o dużym przekroju na dole, zapewniająca niewielką wagę i wysoką sztywność.
Wysokie dynamiczne osie zasilania: trzyosiowe liniowe prowadnice ze schodkiem dla osi X, w połączeniu z lekką kolumną o wysokiej sztywności, zapewniającą doskonałe osiągi dynamiczne.
APC typu Cam: Stabilny i szybki system wymiany palet.

Elektryczny system wrzeciona o wysokim czasie obrotowego

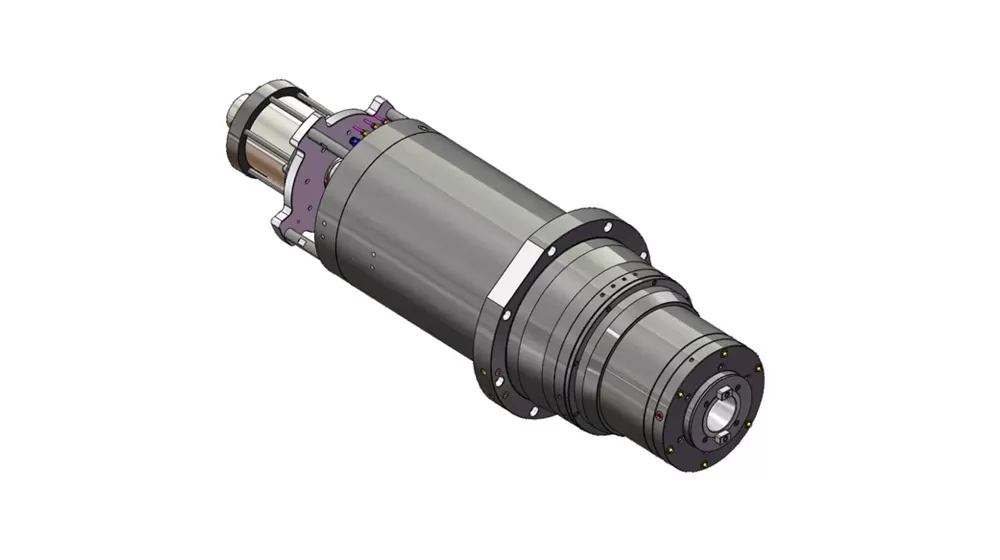

Wyposażony w elektryczne wrzeciono BT50 o dużej mocy, z automatycznym przełączaniem podwójnego uzwojenia, zdolne do spełnienia różnych wymagań dotyczących dużej prędkości i wysokiego momentu obrotowego. Wrzeciono oferuje wysoką prędkość, wysoką precyzję i niski poziom hałasu.
Standardowy system chłodzenia z kontrolowaną temperaturą skutecznie obniża temperaturę wrzeciona, zapobiegając odkształceniom termicznym i utrzymując stabilną dokładność obróbki podczas dłuższych operacji.
Ponadto dostępne są różne opcje wrzecion do obsługi różnych warunków pracy, zapewniając wydajną i stabilną wydajność w różnych środowiskach produkcyjnych.

Dokładność i stabilność

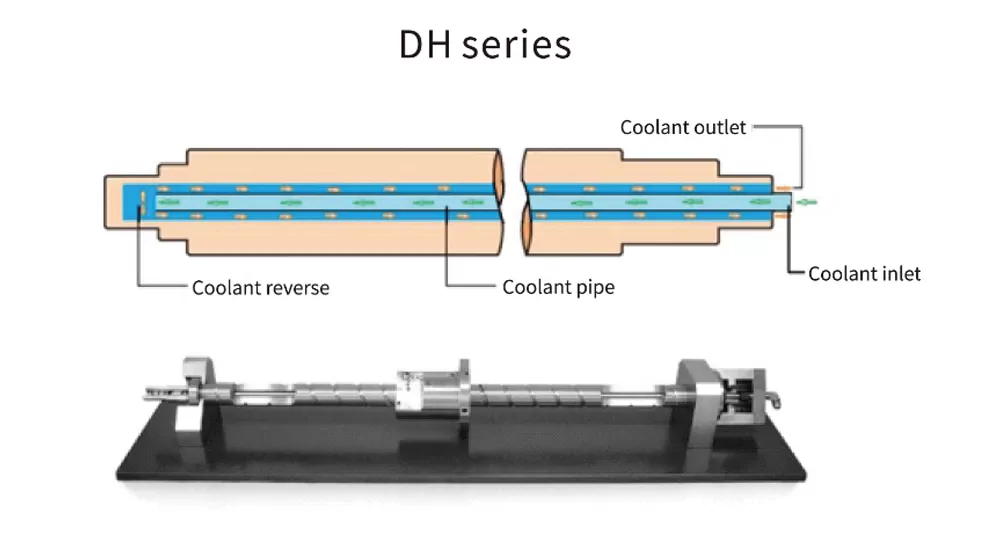

Trójosiowe śruby kulowe mają pustą konstrukcję chłodzącą, z jednostką chłodzącą krążącą chłodziwo o kontrolowanej temperaturze przez oś śruby. To szybko zmniejsza wzrost temperatury śruby kulowej podczas szybkiego posuwu, utrzymując stałą temperaturę i zapewniając stabilną dokładność obróbki.

Stół obrotowy o wysokiej precyzji

System wykorzystuje precyzyjne kołki do pozycjonowania stożków w połączeniu z hydraulicznym mechanizmem blokującym doładowanie, aby zapewnić mocne zaciśnięcie stołu roboczego, zachowując stabilność i wydajność bez wibracji podczas obróbki.

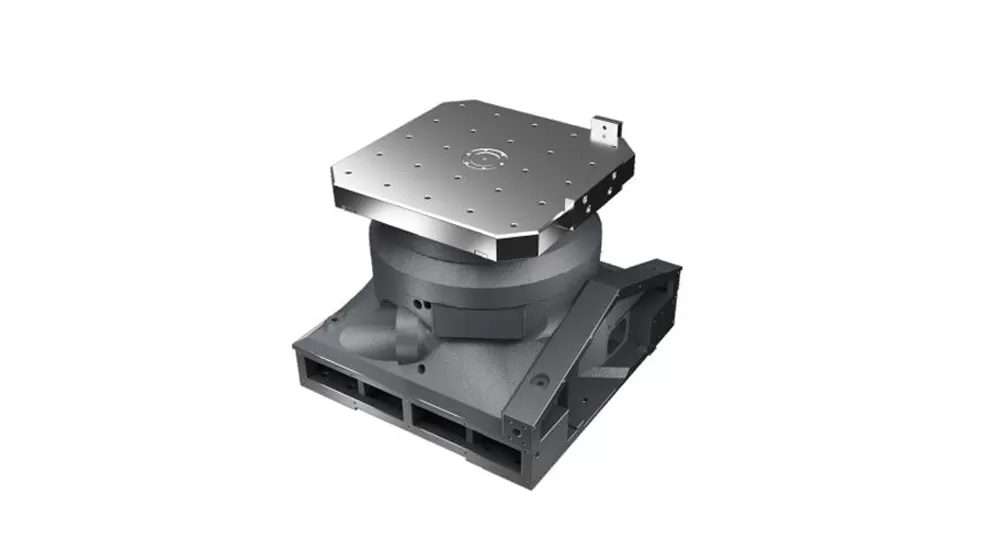

Stół obrotowy CNC typu cam ma powierzchnię napędu o stałej prędkości zakrzywionej krzywki i wstępnie załadowaną przekładnię styku tocznego z łożyskami igiełkowymi na wieży, oferując wysoką precyzję, dużą prędkość i zerowy luz, i zdolność do obsługi ciężkich ładunków.
Dodatkowo, bardzo precyzyjny stół obrotowy z napędem bezpośrednim jest dostępny jako opcja, wyposażony w bezramkowy silnik z napędem bezpośrednim o wysokim momencie obrotowym, dedykowane łożyska stołu obrotowego o dużej średnicy, oraz okrągła krata Renishaw dla zwiększenia dokładności i stabilności.

Elektryczny system wrzeciona o wysokim czasie obrotowego

Zastosowanie poziomego centrum obróbczego HDH-63

Jest używane głównie do obróbki części w takich branżach jak maszyny budowlane, motoryzacja, energetyka, informatyka i formy. Nadaje się do obróbki części skrzyniowych i powłokowych, szczególnie idealnie sprawdza się przy obróbce części o złożonych i nieregularnych kształtach.

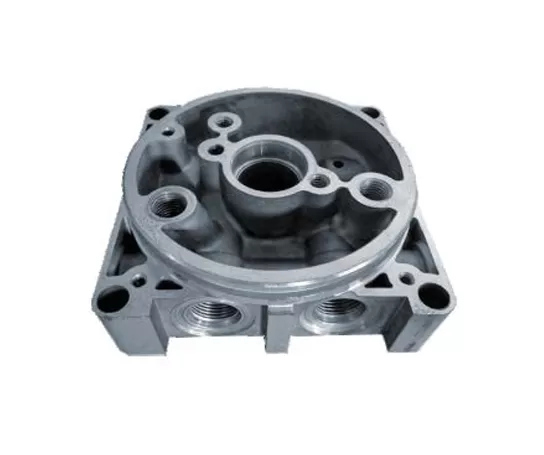

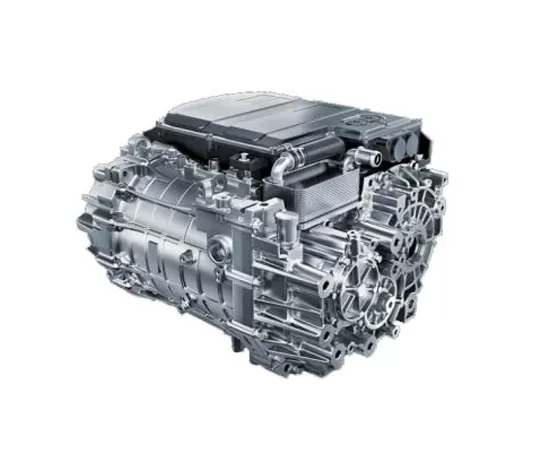

Przykład przedmiotu obrabianego 1

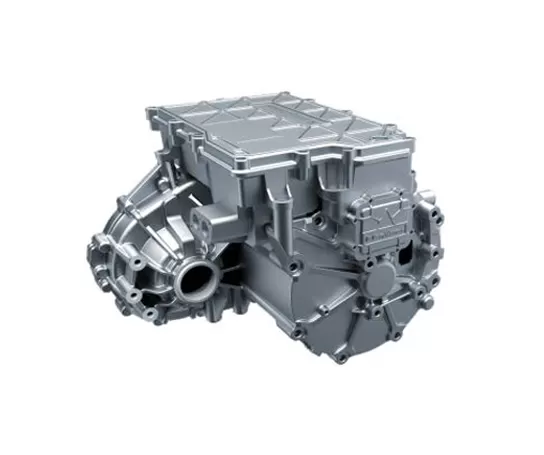

Przykład obrabianego przedmiotu 2

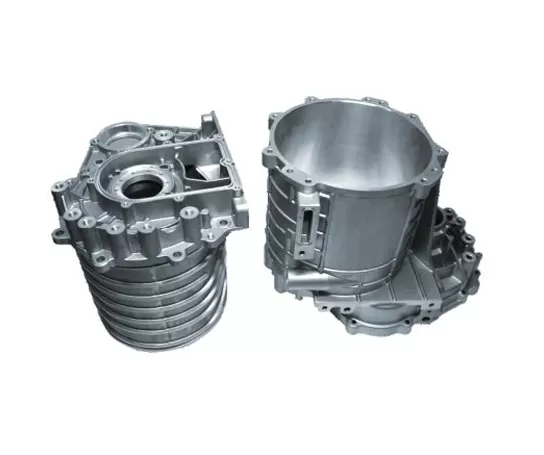

Przykład obrabianego przedmiotu 3

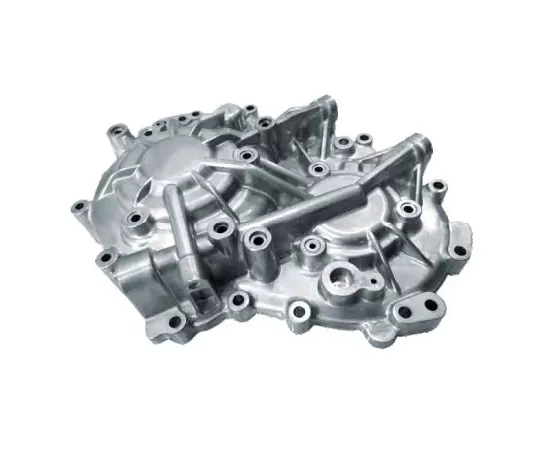

Przykład przedmiotu obrabianego 4

Badanie przedmiotu obrabianego

Specyfikacja poziomego centrum obróbczego HDH-63

Name			Unit	HDH-63	Uwagi
Przesuw	X/Y/Z		mm	1050/800/1000
	Odległość od czoła wrzeciona do środka stołu		mm	150-1150
	Odległość od wrzeciona do powierzchni stołu		mm	120-920
	Maks. wymiar przedmiotu obrabianego		mm	φ1000×1000
Stół	Size		mm	630*630
	Maks. obciążenie		kg	1200
	Rozmiar otworu centrującego		mm	φ80H7
	Otwory gwintowane		mm	M16(125×125)
	Min. jednostka nastawcza		°	0.001
Wrzeciono	Moc (S1/S6 15%)		kW	28/42
	Moment obrotowy (S1/S6 15%)		Nm	334/630
	Prędkość obrotowa		obr./min	10000
	Stożek		-	BT50
Prędkość	Szybki przesuw osi X, Y, Z		m/min	48/48/48
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	X/Y/Z: 0,01 (bez liniału), 0,006 (z liniałem) B: 8” (z liniałem)	VDI3441
Dokładność	Powtarzalność (X/Y/Z)		mm	X/Y/Z: 0,006 (bez liniału), 0,004 (z liniałem) B: 6” (z liniałem)	VDI3441
Magazyn narzędzi	Pojemność		T	60
	Długość narzędzia		mm	500
	Średnica narzędzia		mm	105/210
	Masa narzędzia		kg	20
inne	System		-	Siemens 828D
	Zasilanie pneumatyczne	Flow	L/min	500 (ANR)
	Zasilanie pneumatyczne	Ciśnienie	MPa	0,6~0,8
	Całkowita moc przyłączeniowa		KVA	75
	Wymiary (dł. × szer. × wys.)		mm	6575×4870×3300
	Masa całkowita		kg	21500

Informacje na tej stronie służą wyłącznie do celów informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. W celu uzyskania dodatkowych informacji prosimy o kontakt.
