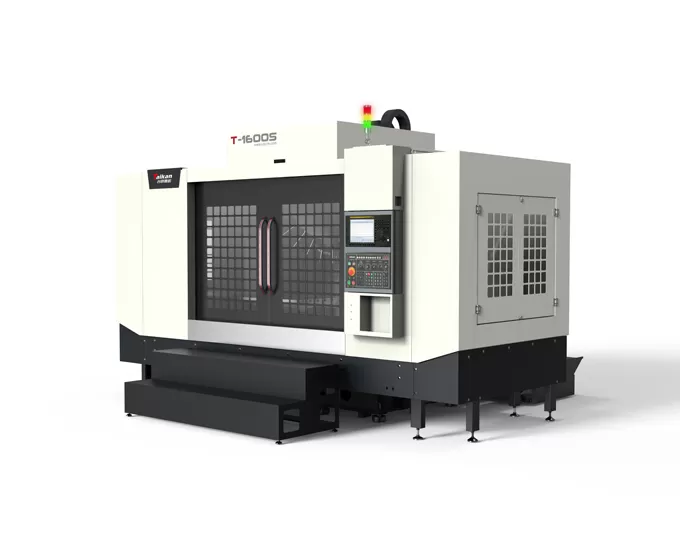

HT-1600S Szybkie i wydajne centrum obróbcze do piast kół

Skok

Skok stołu (oś X)

mm

1600

Skok sań (oś Y)

mm

550

Skok wrzeciennika (oś Z)

mm

450

Odległość od czoła wrzeciona do powierzchni stołu

mm

100-550

Odległość od osi wrzeciona do powierzchni prowadnic kolumny

mm

632

Stół

Wymiary stołu

mm

1700*550

Maks. obciążenie

kg

500

Rowki teowe (liczba rowków - szerokość rowka * rozstaw)

mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

14.1/21.0

Prędkość obrotowa silnika wrzeciona

rpm

20-20000

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu skrawającego

mm/min

1-15000

Szybki przesuw osi X/Y/Z

m/min

30/36/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.015

GB/T 18400.4 (Pełny skok)

Powtarzalność (X/Y/Z)

mm

0.008

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

21

Maks. masa narzędzia

kg

3

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (pełne/sąsiednie puste)

mm

Ф60/Ф80

Inne

Układ CNC

Mitsubishi M80VB

Źródło powietrza

Flow

L/min

≥200 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc urządzenia

kVA

20

Maks. pojemność zbiornika chłodziwa

L

400

Wymiary maszyny

mm

4150*3750 2950

Odpowiadające osiom X*Y*Z

Masa (ok.)

kg

6450
