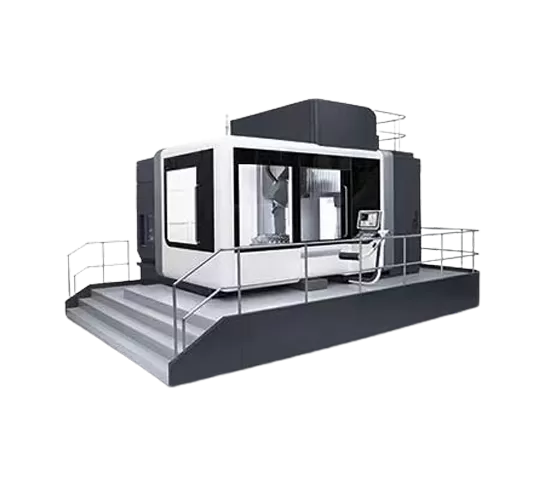

FH210P 5-osiowe centrum obróbki frezowania i toczenia

Przesunięcie osi X/Y/Z

2100 × 2100 × 1300mm

Odległość od poziomej głowicy frezującej

Środek do stołu roboczego

130 ~ 1430mm

Prędkość stołu obrotowego

30 obr./min

Rozmiar stołu roboczego

Φ1800mm

Maks. obciążenie stołu

Frezowanie 8000kg

Huśtawka głowica frezująca (oś B)

Standardowy

Zakres huśtawki (0 = pionowy/180 = poziom)

-15 ° ~ + 180 °

Prędkość znamionowa osi B

50 obr/min

Odległość od pionowego nosa wrzeciona do stołu

236 ~ 1536mm

Wrzeciono elektryczne Max. speed

10000 obr/min

Moc (S1-100 %/40% DC)

48/71kW

Moment obrotowy (S1-100 %/40% DC)

300/452Nm

Stożek wrzeciona

1:10 Taper

Interfejs narzędziowy

HSK100A

Pojemność magazynka narzędziowego

40T

Maks. średnica/długość/waga narzędzia

Φ135mm/300mm/12kg

Czas zmiany narzędzia (Narzędzie do narzędzia)

4S

Wiercenie (normalizacja stali średniowęglowej)

Φ50mm

Tapping (Normalizacja stali średniowęglowej)

M40

Szybki trawers

40 m/min

Dokładność pozycjonowania X/Y/Z

0,012mm

Dokładność pozycjonowania powtórzeń X/Y/Z

0,01mm
