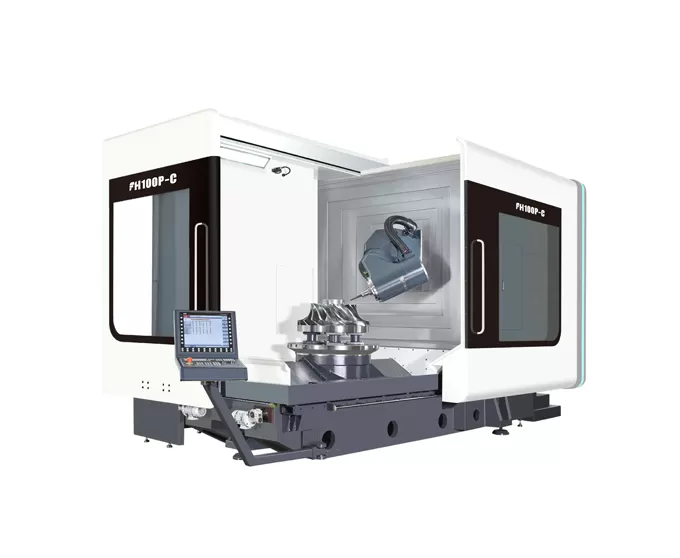

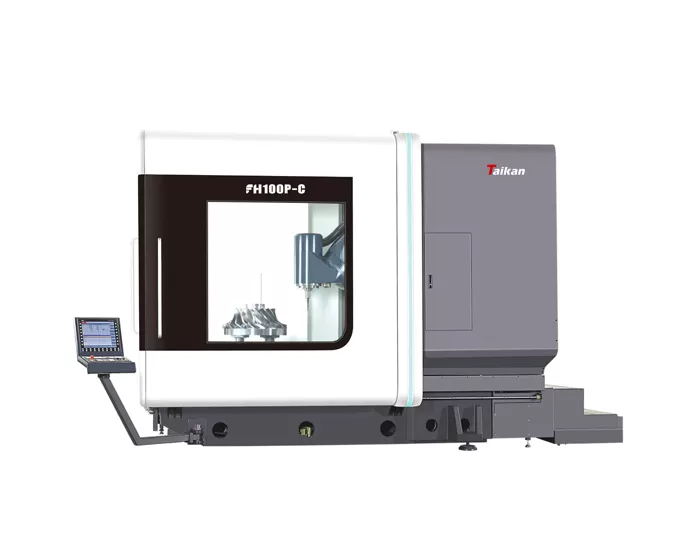

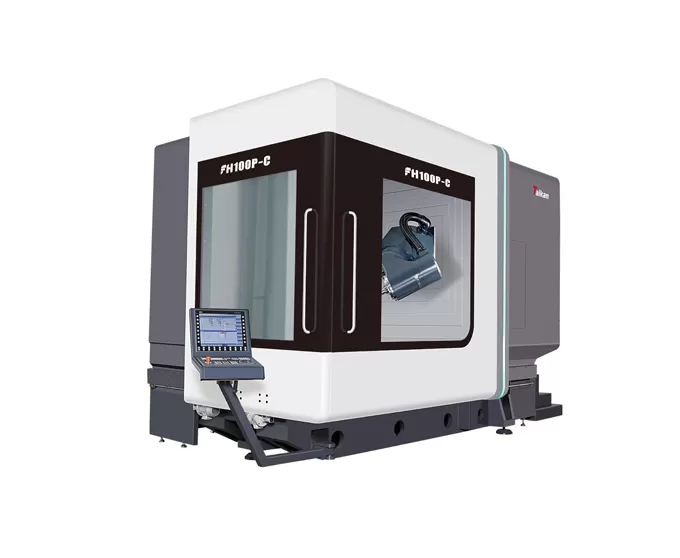

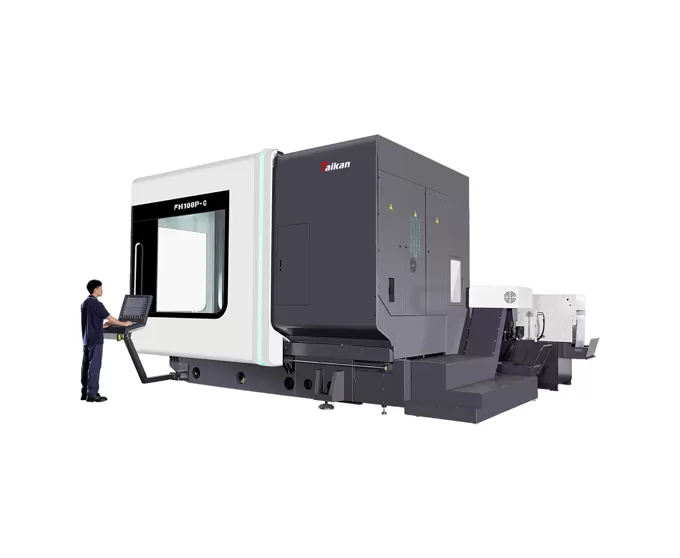

FH100P-C 5-osiowe centrum obróbki frezowania i toczenia

Przesunięcie osi X/Y/Z

1000 × 1150 × 1000mm

Odległość od poziomej głowicy frezującej

Środek do stołu roboczego

30 ~ 1030mm

Prędkość stołu obrotowego

250 obr/min

Rozmiar stołu roboczego

Φ1100mm

Maks. obciążenie stołu

Frezowanie 4000kg

Obracanie 3000kg

Huśtawka głowica frezująca (oś B)

Standardowy

Zakres huśtawki (0 = pionowy/180 = poziom)

-15 ° ~ + 180 °

Prędkość znamionowa osi B

50 obr/min

Odległość od pionowego nosa wrzeciona do stołu

160 ~ 1160mm

Wrzeciono elektryczne Max. speed

10000 obr/min

Moc (S1-100 %/40% DC)

42/58kW

Moment obrotowy (S1-100 %/40% DC)

215/350Nm

Stożek wrzeciona

1:10 Taper

Interfejs narzędziowy

HSK-A100

Pojemność magazynka narzędziowego

40T

Maks. średnica/długość/waga narzędzia

Φ135mm/300mm/12kg

Czas zmiany narzędzia (Narzędzie do narzędzia)

4S

Wiercenie (normalizacja stali średniowęglowej)

Φ50mm

Tapping (Normalizacja stali średniowęglowej)

M40

Szybki trawers

40 m/min

Dokładność pozycjonowania X/Y/Z

0,006mm

Dokładność pozycjonowania powtórzeń X/Y/Z

0,004mm

Dokładność pozycjonowania B/C

8"

Dokładność pozycjonowania powtórzeń B/C

4"

Sonda na podczerwień

Renishaw OMP60

Wskaźnik ustawień narzędzia
(Pomiar narzędzia w obszarze obróbki)

Renishaw NC4F230

Wysokość maszyny (standardowa maszyna)

3650mm

Główny obszar zajmowany przez ciało (L * W)

5170 × 3340mm

Obszar zajmowany magazyn narzędziowy (L * W)

1915 × 1400mm

Obszar zajmowany przenośnik wiórowy (L * W)

3120 × 1065mm

Obszar zajmowany zbiornik na wodę (L * W)

1785 × 1355mm

Kompletny obszar zajmowany przez maszynę
(Z wyłączeniem zbiornika wody) (L * W)

6000 × 3750mm

Waga maszyny

35000kg

System sterowania

Siemens JEDEN
