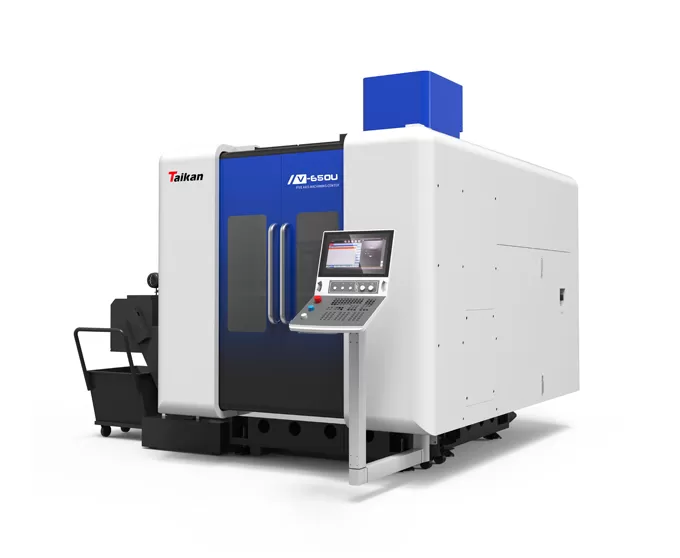

HV-650U Pionowe 5-osiowe Centrum Obróbki

Skoki

Skok osi X/Y/Z

mm

650/800/500

Zakres obrotu osi A

°

±120

Zakres obrotu osi C

°

360

Odległość od czoła wrzeciona do powierzchni stołu

mm

150-650

Stół

Wymiary stołu

mm

Φ650x530

Maks. obciążenie

kg

500

Rowek teowy (liczba rowków - szerokość rowka * rozstaw)

mm

7-18*65

Prędkości

Prędkość szybkich przesuwów osi X/Y/Z

mm/min

36000

Prędkość szybkiego obrotu osi A/C

obr/min

50/50

Dokładność

Dokładność pozycjonowania osi X/Y/Z

mm

0.006/0.006/0.006

Dokładność powtarzalności osi X/Y/Z

mm

0.004/0.004/0.004

Dokładność pozycjonowania osi A/C

sec

5/5

Dokładność powtarzalności osi A/C

sec

3/3

Wrzeciono

Moc silnika wrzeciona (S1/S6)

kW

30/35.4

Moment obrotowy silnika wrzeciona (S1/S6)

Nm

72/85

Prędkość wrzeciona

obr/min

0~18000

Specyfikacja oprawki narzędziowej

/

HSK A63

Magazyn narzędzi

Konstrukcja magazynu narzędzi

/

Magazyn łańcuchowy z ramieniem

Pojemność magazynu narzędzi

T

40

Maks. masa narzędzia

kg

8

Maks. długość narzędzia

mm

300

Maks. średnica (pełny / sąsiednie puste)

mm

φ80/φ150

Pozostałe

Układ sterowania CNC

/

Siemens SINUMERIK ONE

Wymagane ciśnienie źródła powietrza

MPa

0.6~0.8

Całkowita moc elektryczna

kW

68

Wymiary maszyny (długość * szerokość * wysokość)

mm

4300*3900*3300

Masa maszyny głównej (ok.)

KG

15000
