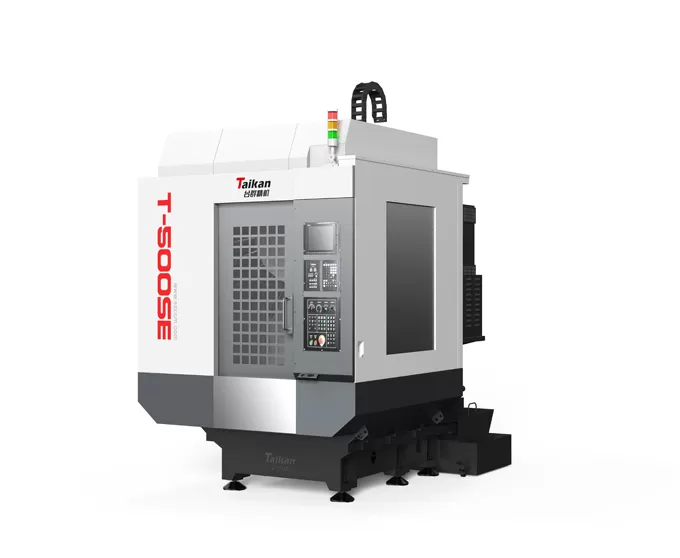

Name: HT-500SE Szybkie i wydajne centrum obróbcze piasty koła
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyczne dla T-500SE centrum obróbkowego piasty koła o dużej prędkości i wysokiej wydajności

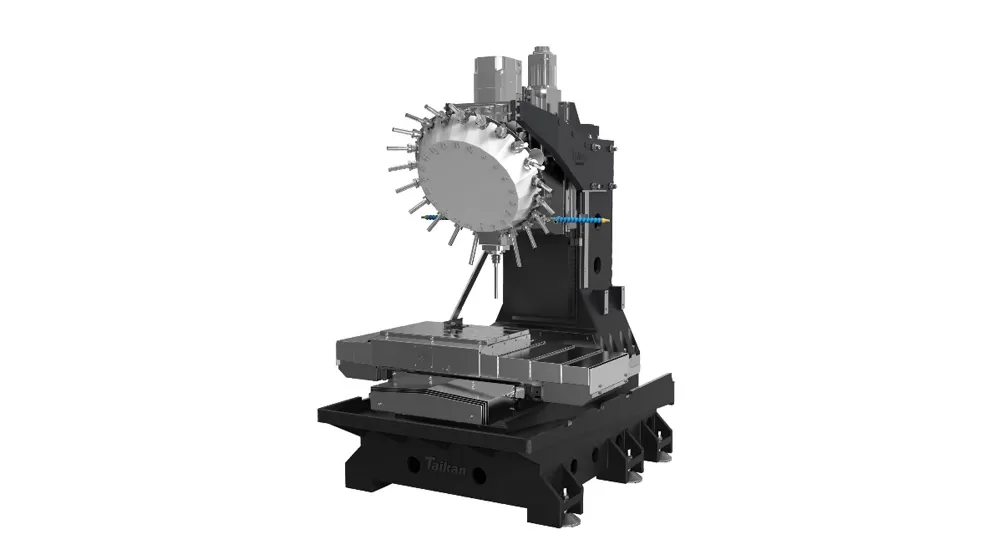

Struktura bazowa

Struktura podstawy została zaprojektowana z myślą o analizie cyfrowej i inżynierii precyzyjnej, z ponadwymiarową rozpiętością z sześciopunktowym podparciem, skutecznie zwiększając sztywność maszyny i odporność na wibracje, zapewnienie wysokiej stabilności i dokładności podczas procesu obróbki.

X, Y, Z Osie

Wszystkie trzy osie są wyposażone w precyzyjne śruby kulkowe, a szyny prowadzące wykorzystują precyzyjne prowadnice liniowe, zapewniając płynną pracę i precyzyjne pozycjonowanie, zapewniając wyjątkową dokładność i niezawodność obróbki.

Wrzeciono z napędem bezpośrednim

Wrzeciono jest wyposażone w system przekładni z napędem bezpośrednim, redukujący błędy w szybkim gwintowaniu i zapewniający doskonałe osiągi przy dużej mocy wyjściowej w obróbce z dużą prędkością.
Wrzeciono o dużej prędkości reaguje szybko i jest wyposażone w ceramiczne łożyska kulkowe, znacznie wydłużając żywotność wrzeciona.
Precyzyjne wrzeciono jest standardem z maksymalną prędkością do 20 000 obr/min, spełniając wymagania precyzyjnej i szybkiej obróbki.

Szybki zmieniacz narzędzi Servo

Zoptymalizowany system zmieniacza narzędzi PLC zapewnia szybki i stabilny proces wymiany narzędzi, znacznie skracając czas zmiany narzędzia i czas bez obróbki, poprawiając w ten sposób ogólną wydajność obróbki.

Oś Z została zaprojektowana z optymalizacją w celu zwiększenia sztywności i znacznej poprawy przyspieszenia, skrócenia czasu jazdy na biegu jałowym i dalszego zwiększenia wydajności obróbki i szybkości reakcji maszyny.

Zastosowanie T-500SE centrum obróbkowego piasty koła o dużej prędkości i wysokiej wydajności

Szeroko stosowany w przemyśle ogólnym, części samochodowych, przetwórstwie małych form, urządzeniach medycznych i innych gałęziach przemysłu do przetwarzania małych części płyt, tarcza-shap.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacja centrum obróbczego piast kół HT-500SE o wysokiej prędkości i wydajności

Item			Unit	HT-500SE	Uwagi
Zakresy robocze	Przemieszczenie stołu (oś X)		mm	500
	Przemieszczenie sań (oś Y)		mm	400
	Przemieszczenie wrzeciona (oś Z)		mm	320
	Odległość od czoła wrzeciona do powierzchni stołu		mm	180-500
	Odległość od osi wrzeciona do prowadnicy kolumny		mm	445
Stół	Wymiary stołu		mm	620*400
	Maks. obciążenie		kg	250
	Rowki teowe (liczba rowków - szerokość rowka × rozstaw)		mm	3-14*120
Wrzeciono	Moc silnika (znamionowa/krótkotrwała)		kW	3.7/5.5
	Moment obrotowy silnika (znamionowy/krótkotrwały)		N.m	14.1/21
	Prędkość silnika wrzeciona		rpm	20-20000
	Stożek wrzeciona		/	BT30
Prędkość	Zakres prędkości posuwu roboczego		mm/min	1-15000
Prędkość	Szybki przesuw w osiach X/Y/Z		m/min	48/48/48
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.006	GB/T 18400.4 (pełny zakres)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.004	GB/T 18400.4 (pełny zakres)
Magazyn narzędzi	Pojemność magazynu narzędzi		pcs	21
	Maks. masa narzędzia		kg	3
	Maks. długość narzędzia		mm	300
	Maks. średnica narzędzia (pełne/puste sąsiednie gniazda)		mm	Ф60/Ф80
Inne	Układ sterowania CNC			Mitsubishi M80VB
	Zasilanie powietrzem	Flow	L/min	≥200 (ANR)
	Zasilanie powietrzem	Ciśnienie powietrza	MPa	0.6-0.8
	Moc przyłączeniowa		kVA	15
	Pojemność zbiornika chłodziwa (maks.)		L	145
	Wymiary maszyny		mm	166024802330	Odpowiadające osiom XYZ
	Masa (ok.)		kg	2790

Informacje na tej stronie służą wyłącznie do celów informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
