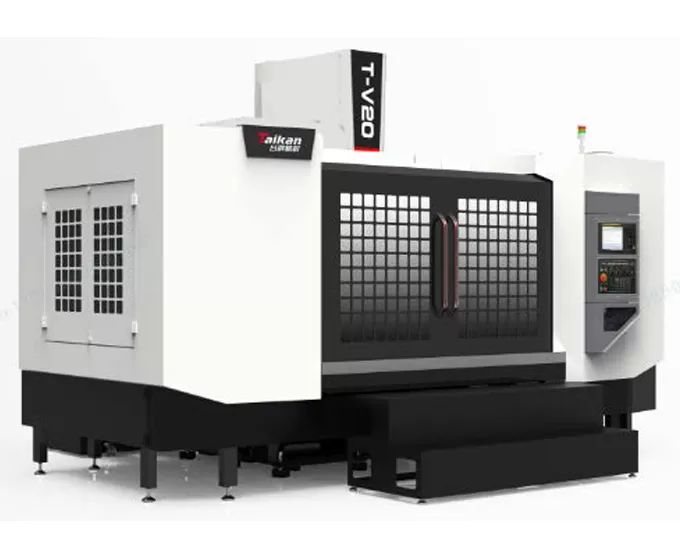

HT-V20 Lekkie cięcie pionowe centrum obróbcze

Przemieszczenia

Przesuw stołu (oś X)

mm

2000

Przesuw suportu (oś Y)

mm

650

Przesuw wrzeciennika (oś Z)

mm

590

Odległość od czoła wrzeciona do powierzchni stołu

mm

100-690

Odległość od osi wrzeciona do prowadnicy kolumny

mm

707

Stół roboczy

Wymiary stołu

mm

2000*650

Maks. obciążenie (równomierne)

kg

800

Rowek T (liczba rowków – szerokość x odstęp)

mm

5-18*125

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

7.5/11

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

35.8/95.5

Zakres prędkości obrotowej

obr./min

20-12000

Średnica wrzeciona

mm

150

Stożek wrzeciona

/

BT40

Specyfikacja nitu

/

1-15000

Prędkość

Zakres prędkości posuwu skrawania

mm/min

27/36/36

Szybki przesuw osi X/Y/Z

m/min

0.015

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.008

GB/T18400.4 (pełny zakres)

Powtarzalność (X/Y/Z)

mm

0.01

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

0.006

Maks. masa narzędzia

kg

24

Maks. długość narzędzia

mm

7

Maks. średnica narzędzia (pełny magazyn/przy pustym sąsiednim gnieździe)

mm

250

Pozostałe

Odciążenie osi Z

φ75/φ150

System CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

l/min

≥280 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Wydajność urządzenia

KVA

25

Pojemność zbiornika chłodziwa

l

400

Wymiary maszyny

mm

4800x3900 (ze stopniami) x2950

Odniesione do osi X*Y*Z

Masa (przybliżona)

Kg

8450
