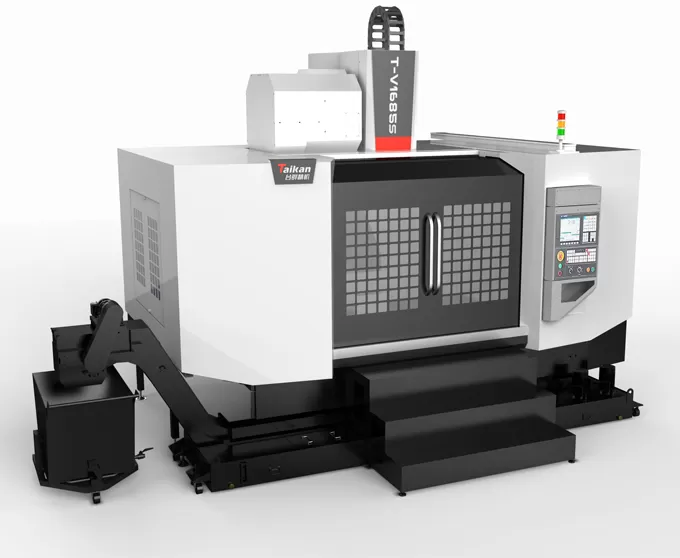

HT-V1685S Wysokoprędkościowe i wysokowydajne pionowe centrum obróbcze

Przesuwy

Przesuw stołu (oś X)

mm

1650

Przesuw wózka poprzecznego (oś Y)

mm

850

Przesuw wrzeciennika (oś Z)

mm

850

Odległość od czoła wrzeciona do powierzchni stołu

mm

120～970

Odległość od środka wrzeciona do prowadnicy kolumny

mm

921

Stół roboczy

Wymiary stołu

mm

1700*850

Maksymalne obciążenie (równomierne rozłożenie)

kg

1600

Rowki teowe (liczba rowków - szerokość rowka * odstęp)

mm

5-18*125+2-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

15/18.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

143/191

Zakres prędkości obrotowej

obr./min

50～6000 (pasek)

Średnica wrzeciona

mm

Φ190

Stożek wrzeciona

/

BT50

Specyfikacja nitów

/

P50T-I（MAS403）

Prędkości

Zakres prędkości posuwu skrawania

mm/min

1-10000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

24/24/20

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.015

GB/T18400.4（Pełny przesuw）

Powtarzalność (X/Y/Z)

mm

0.008

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

24

Maks. masa narzędzia

kg

15

Maks. długość narzędzia

mm

300

Maks. średnica narzędzia (pełny magazyn / sąsiednie gniazda puste)

mm

Φ105/Φ210

Pozostałe

Przeciwwaga osi Z

Równoważenie azotowe

System CNC

/

FANUC 0i-MF（5）

Zasilanie sprężonym powietrzem

Flow

L/min

280

Ciśnienie powietrza

MPa

0.6~0.8

Pojemność urządzenia

KVA

35

Pojemność zbiornika chłodziwa

L

400

Wymiary maszyny

mm

5240×4054×3662

Z pedałem przenośnika wiórów

Masa (przybliżona)

Kg

11900
