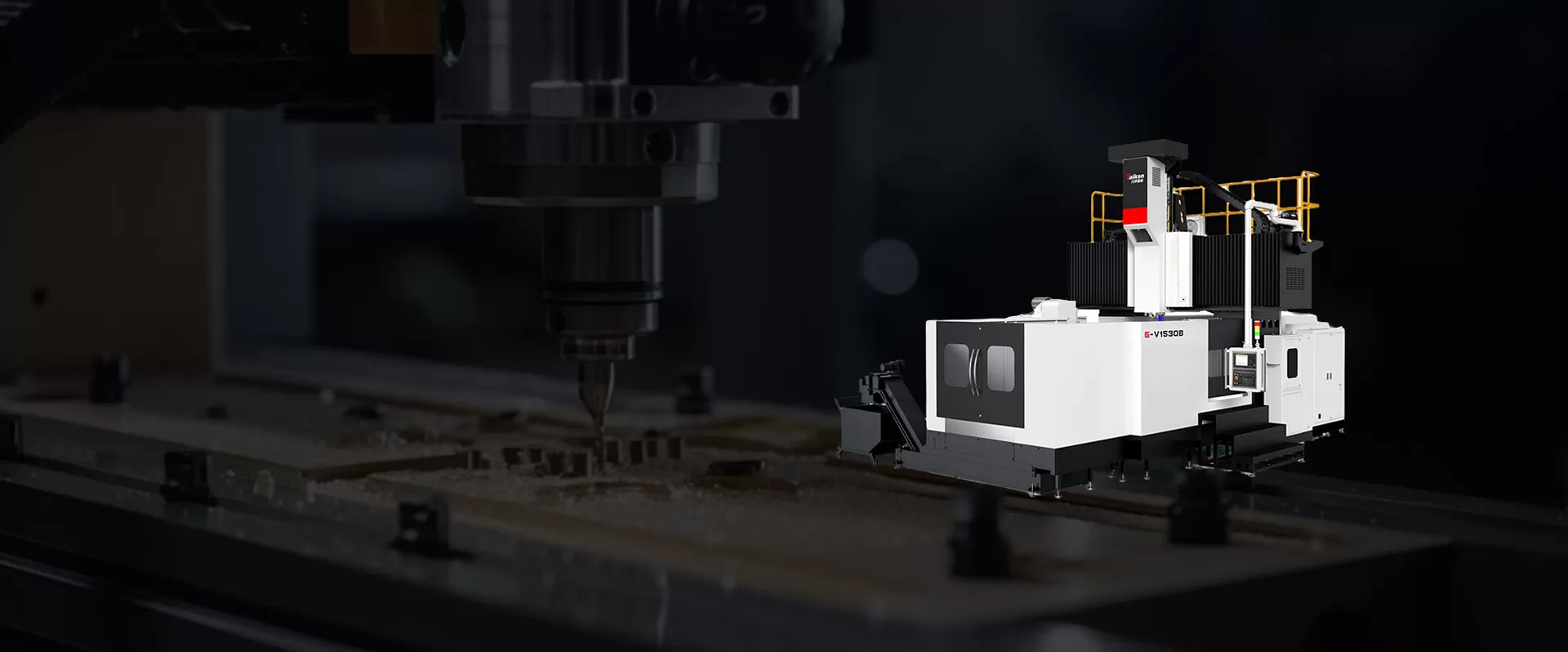

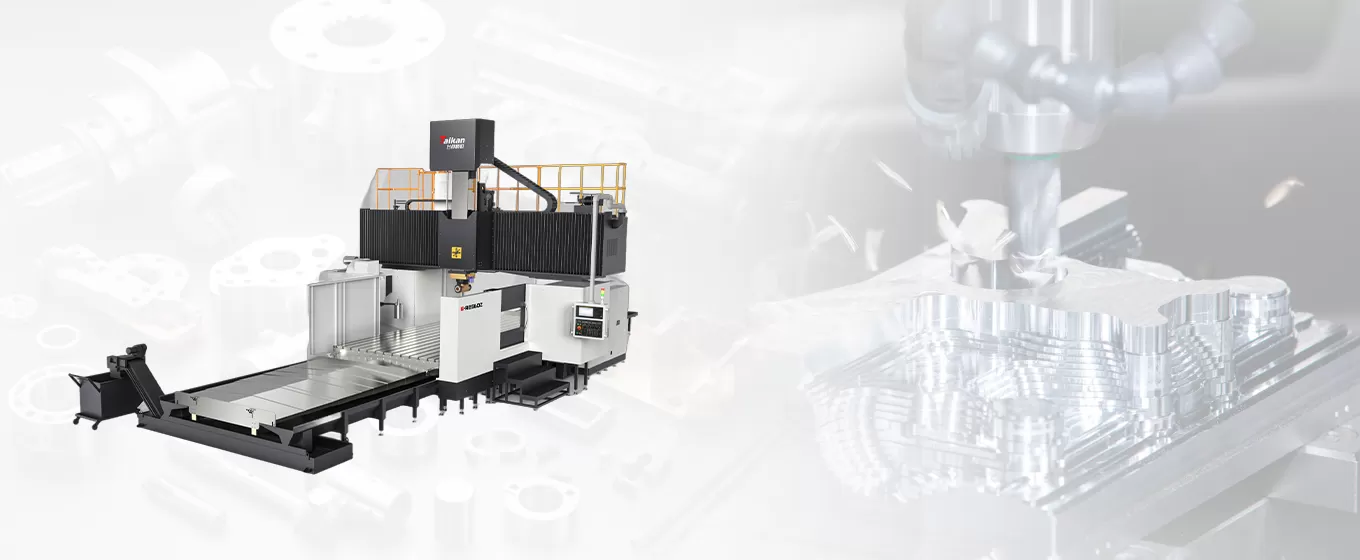

Rodzaje trójosiowych prowadnic liniowych serii G-V

Ruchoma konstrukcja stołu roboczego ze stałą kolumną i belką poprzeczną; Wszystkie osie X, Y i Z wykorzystują prowadnice liniowe. Opcjonalnie oś Z może być wyposażona w prowadnicę typu T.
W tym modele wrzecion z napędem bezpośrednim, modele wrzecion z napędem paskowym i modele wrzecion z napędem zębatym.

Item	Unit	HG-V1220D/V1225D/V1230D	HG-V1630D	HG-V1018A	HG-V1220A/V1225A/V1230A
Przesuw osi X	mm	2,100/2,600/3,150	3,150	1,800	21,00/2600/3200
Przesuw osi Y	mm	1,525	1,800	1,200	1,525
Przesuw osi Z	mm	700	700	800	800
Efektywna szerokość drzwi	mm	1,560	1,800	1,1,60	1,560
Szerokość stołu roboczego	mm	1,250	1,800	1,000	1,250
Długość stołu roboczego	mm	2,000/2,500/3,000	3,000	1,800	2,000/2,500/3,000
Specyfikacja uchwytu narzędziowego	/	BBT40/BT40	BBT40/BT40	BT50	BT50
Maks. prędkość wrzeciona	obr./min	12 000 (napęd bezpośredni)	12 000 (napęd bezpośredni)	6,000	6,000
Moc silnika wrzeciona	kW	11/15	11/15	15/18.5	15/18.5
Moment obrotowy wrzeciona	N.m	52/95	52/95	191/315	191/315

Item	Unit	HG-V1520B/V1530B/V1540B	HG-V2030B/V2040B/V2050B	HG-V2540B/V2050B/V2560	HG-V3050B/V3060B/V3080B
Przesuw osi X	mm	2,200/3,200/4,200	3,200/4,200/5,200	4,200/5,200/6,200	5,200/6,200/8,400
Przesuw osi Y	mm	2,200	2,700	3,200	3,700
Przesuw osi Z	mm	1,000	1,000	1,000	1,000
Efektywna szerokość drzwi	mm	1,950	2,450	2,950	3,450
Szerokość stołu roboczego	mm	1,500	2,000	2,500	3,000
Długość stołu roboczego	mm	2,000/3,000/4,000	3,000/4,000/5,000	4,000/5,000/6,000	5,000/6,000/8,000
Specyfikacja uchwytu narzędziowego	/	BT50	BT50	BT50	BT50
Maks. prędkość wrzeciona	obr./min	6,000	6,000	6,000	6,000
Moc silnika wrzeciona	kW	15/18.5	22/35	22/35	22/35
Moment obrotowy wrzeciona	N.m	807/1,331	790/1,258	790/1,258	790/1,258
