Taikan CNC: HT-856L Szybkie i wysokoprecyzyjne pionowe centrum obróbcze

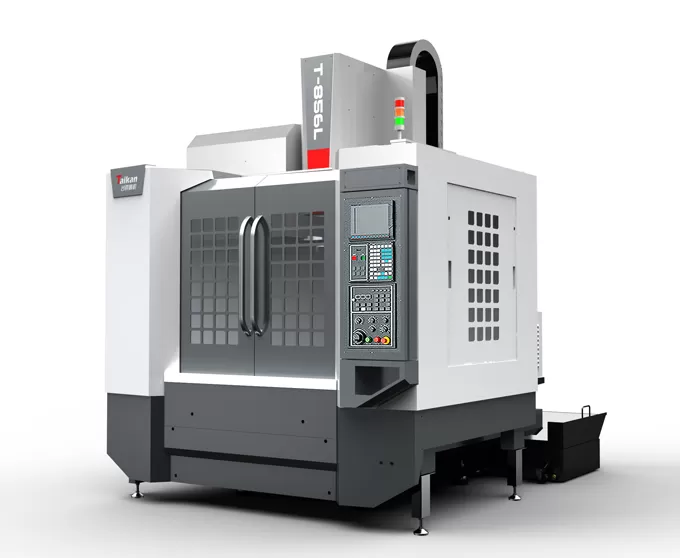

Charakterystyka wysokoprędkościowego i wysokoprecyzyjnego pionowego centrum obróbczego HT-856L

Projekt konstrukcyjny

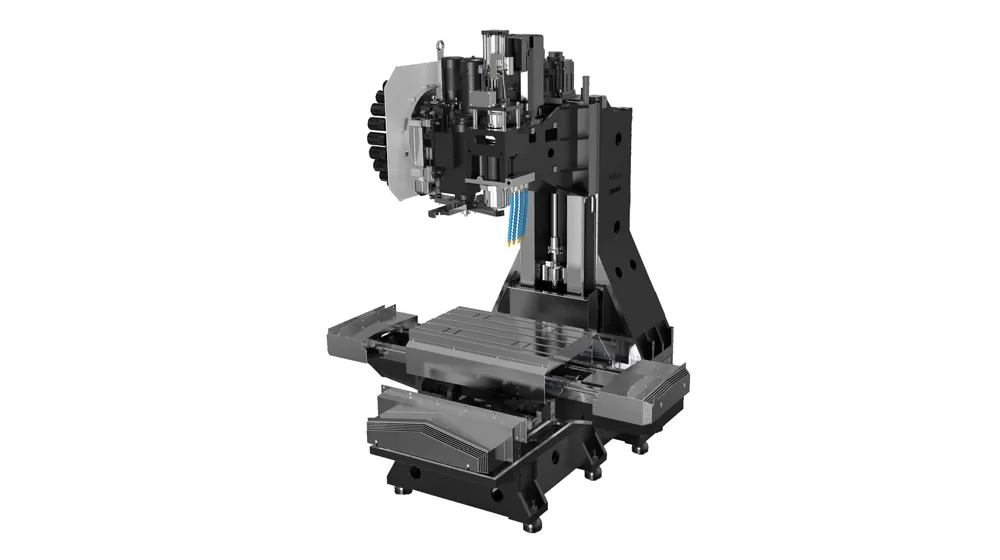

Konstrukcja stołu typu kolumnowego i krzyżowego zapewnia stabilność i wysoką precyzję maszyny.

Duża, stabilna podstawa i kolumna A o wysokiej sztywności pomagają zmniejszyć wibracje i deformacje podczas cięcia z dużą prędkością.

System kolei prowadzącej

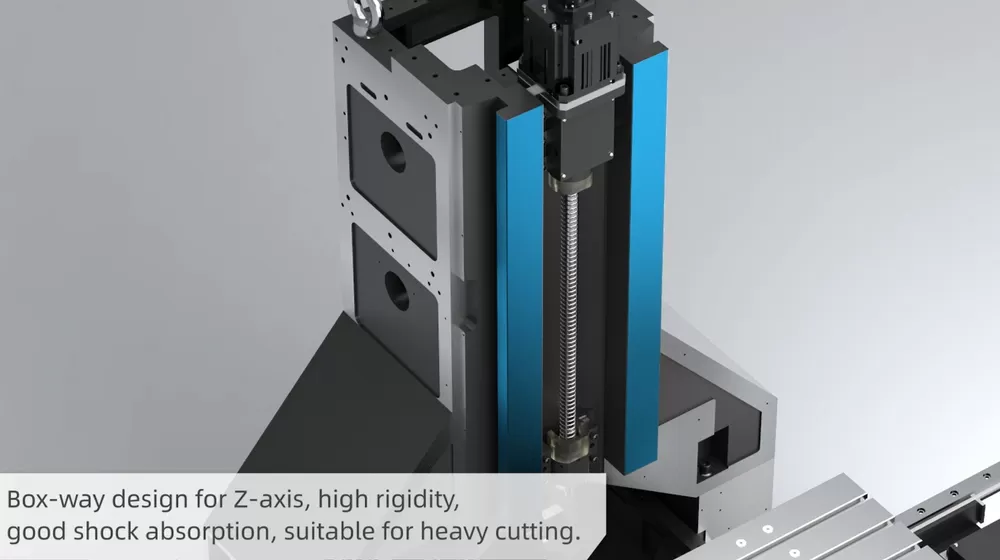

Osie X i Y są wyposażone w wielkoformatowe, precyzyjne rolkowe prowadnice liniowe, podczas gdy oś Z wykorzystuje prostokątne szyny twarde o dużej sztywności, łącząc możliwości dużych prędkości z dużą sztywnością. Ta konfiguracja jest odpowiednia do ciężkiego cięcia i zapewnia dobre tłumienie drgań.

Wrzeciono

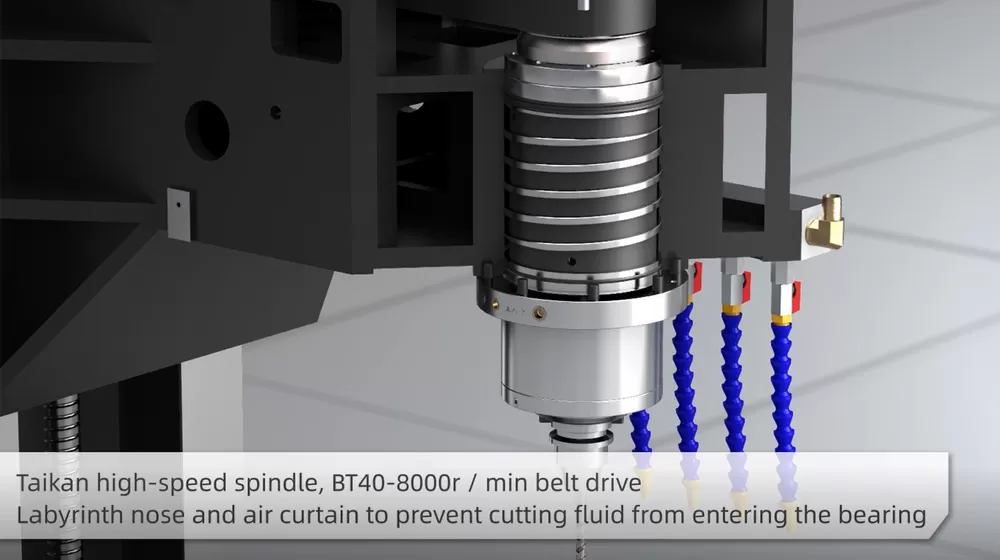

Jednostka wrzeciona o dużej prędkości (BT40, 8000r/min) z konstrukcją labiryntową i osłoną kurtyny powietrznej, zapobiegająca przedostawaniu się płynu tnącego do łożysk wrzeciona.

Magazyn narzędziowy

Magazyn narzędzi z 24 narzędziami typu ramię firmy Taikan jest znany z wysokiej stabilności i niezawodnej wydajności.

Zastosowanie szybkiego i precyzyjnego pionowego centrum obróbczego HT-856L

Maszyna charakteryzuje się zwiększoną dynamiczną responsywnością, umożliwiającą szybkie cięcie oraz pracę z małą prędkością bez efektu pełzania. Jest idealna do wieloasortymentowej, małoseryjnej obróbki skomplikowanych części, takich jak małe i średnie skrzynki, płyty, tarcze, zawory, obudowy i formy. Maszyna ta znajduje szerokie zastosowanie w przemyśle, w tym w produkcji precyzyjnych części, produktów 5G, elementów sprzętowych, komponentów samochodowych oraz urządzeń medycznych.

Różnica między poziomym i pionowym centrum obróbkowym

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Specyfikacja wysokoobrotowego i wysokoprecyzyjnego pionowego centrum obróbczego HT-856L

Item			Unit	HT-856L	Uwagi
Przesuw	Przesuw stołu (oś X)		mm	800
	Przesuw sań (oś Y)		mm	500
	Przesuw wrzeciennika (oś Z)		mm	600
	Odległość od czoła wrzeciona do powierzchni stołu		mm	125～725
	Odległość od osi wrzeciona do prowadnicy kolumny		mm	565
Stół roboczy	Wymiary stołu		mm	1000*500
	Maksymalne obciążenie (równomiernie rozłożone)		kg	500
	Rowki teowe (liczba rowków - szerokość rowka * rozstaw)		mm	5-18*100
Wrzeciono	Moc silnika (znamionowa/krótkotrwała)		kW	7.5/11
	Moment obrotowy silnika (znamionowy/krótkotrwały)		N.m	35.8/95.5
	Zakres prędkości obrotowej		r/min	50~8000 (pasek)
	Średnica wrzeciona		mm	φ150
	Stożek wrzeciona		/	BT40
	Specyfikacja sworznia		/	P40T-I（MAS403）
Prędkość	Zakres prędkości posuwu skrawania		mm/min	1-10000
Prędkość	Prędkość szybkiego przesuwu osi X/Y/Z		m/min	36/36/24
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Full travel)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Full travel)
Magazyn narzędzi	Pojemność magazynu narzędzi		pcs	24
	Maksymalna masa narzędzia		kg	7
	Maksymalna długość narzędzia		mm	250
	Maksymalna średnica narzędzia (pełny magazyn / sąsiednie gniazda puste)		mm	Φ75/Φ150
Pozostałe	System CNC		/	Mitsubishi M80VB
	Zasilanie pneumatyczne	Flow	L/min	≥280（ANR)
	Zasilanie pneumatyczne	Ciśnienie powietrza	MPa	0.6~0.8
	Pojemność		KVA	25
	Pojemność zbiornika chłodziwa		L	300
	Wymiary maszyny		mm	224031443033	Wymiary w osiach XYZ
	Masa (ok.)		Kg	4800

Informacje na tej stronie służą wyłącznie jako odniesienie. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. Po więcej informacji prosimy o kontakt.
