Name: Pionowe centrum obróbcze do lekkiego skrawania HT-V6
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

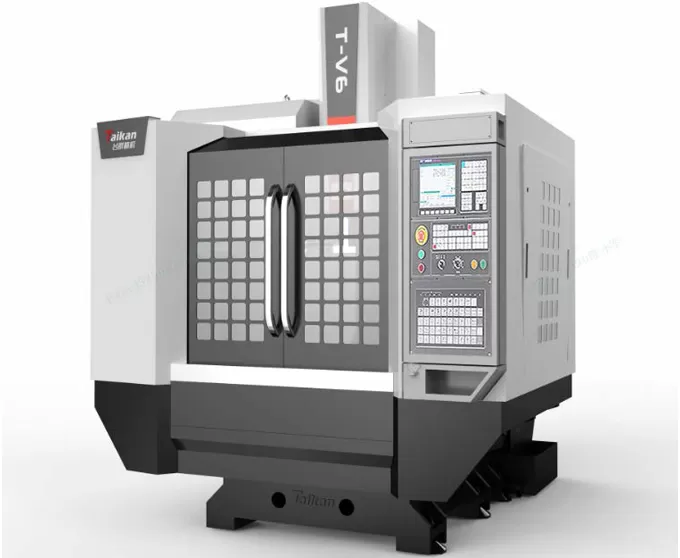

Charakterystyka pionowego centrum obróbkowego T-V6 lekkiego cięcia

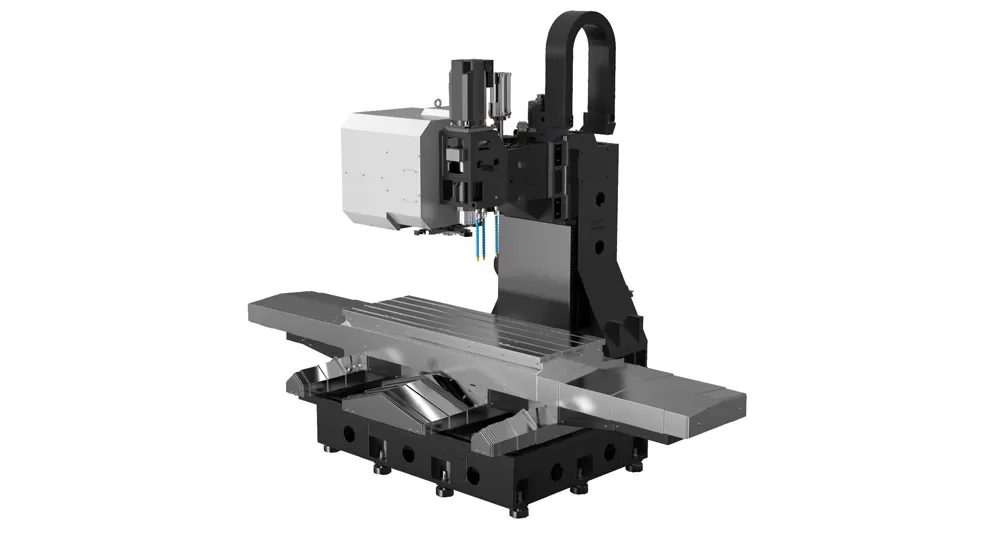

Podstawa o wysokiej stabilności

Konstrukcja podstawy, zaprojektowana poprzez analizę cyfrową i specjalną konstrukcję, ma ponadwymiarową rozpiętość z sześciopunktowym podparciem, znacznie zwiększając sztywność maszyny i odporność na wibracje, zapewniając stabilność w całym procesie obróbki. Główne duże elementy są odlewane z materiałów żeliwnych o wysokiej wytrzymałości przy użyciu wysokiej jakości żywicy do formowania piaskowego, zapewniając doskonałą sztywność i precyzję stabilności maszyny.

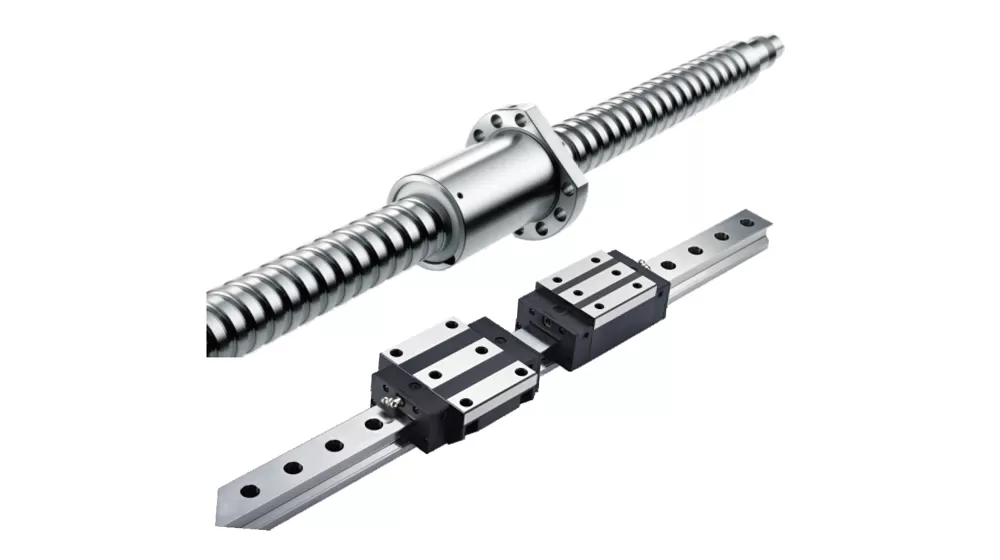

Precyzyjne osie paszowe

Wszystkie trzy osie są wyposażone w kulkowe prowadnice liniowe, oferujące wysoką sztywność, niskie tarcie i dużą nośność.
Oś Z wykorzystuje serwomotor typu hamulcowego w połączeniu z konstrukcją bez przeciwwagi, poprawiając wydajność napędu i osiągając optymalną precyzję powierzchni podczas obróbki 3D.
Dokładność ruchu pełnego skoku jest kalibrowana laserowo i kompensowana, zapewniając wysoką precyzję i stabilne wyniki kalibracji.

Taikan High-Speed wrzeciona jednostki

Wrzeciono wykorzystuje głowicę wrzeciona z napędem bezpośrednim BT40-12000r/min i jest wyposażone w automatyczny układ chłodzenia oleju w stałej temperaturze, skutecznie zmniejszając wzrost temperatury i odkształcenia termiczne, przy zachowaniu wysokiej precyzji obróbki.

Magazyn narzędziowy typu ramię narzędziowe Taikan 24

Magazyn narzędzi może pochwalić się niezawodną jakością, stabilną wydajnością i wydajnymi zmianami narzędzi, aby spełnić wymagania obróbki wieloprocesowej.

Magazyn narzędziowy typu ramię narzędziowe Taikan 24

Zastosowanie pionowego centrum obróbkowego T-V6 lekkiego cięcia

Obrabiarka nadaje się do wielu różnych, małych partii przetwarzania złożonych części, takich jak średnie i małe elementy w kształcie pudełka, płyty, dyski, zawory, obudowy, i formy. Jest szeroko stosowany w branżach takich jak części precyzyjne, produkty 5G, sprzęt, części samochodowe i urządzenia medyczne.

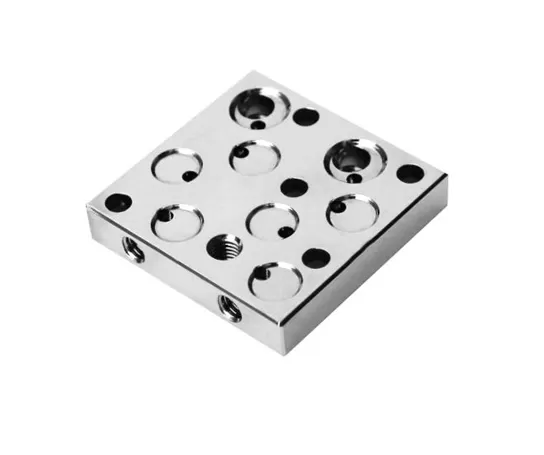

Przykład przedmiotu obrabianego 1

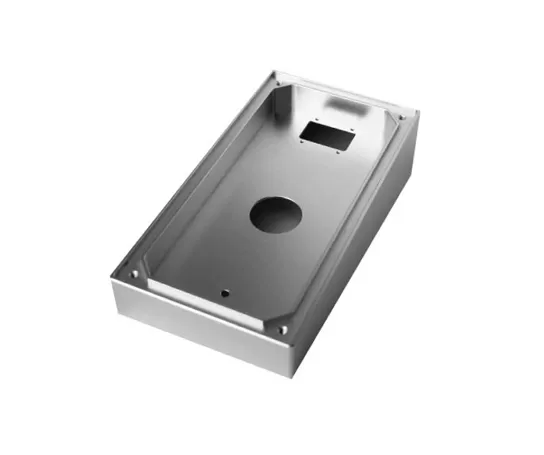

Przykład obrabianego przedmiotu 2

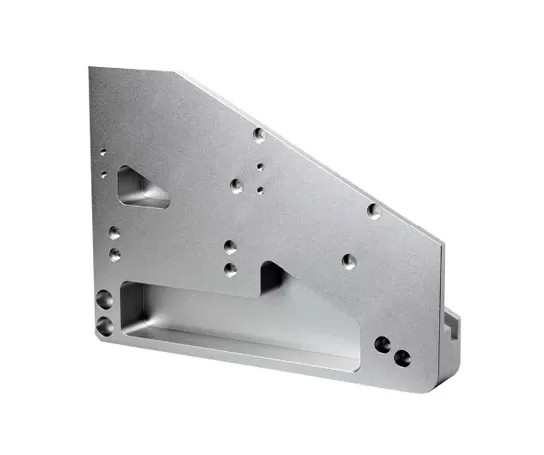

Przykład obrabianego przedmiotu 3

Specyfikacje pionowego centrum obróbkowego HT-V6 Light Cutting

Item			Unit	HT-V6	Uwagi
Przesuw	Przesuw stołu (oś X)		mm	600
	Przesuw sań (oś Y)		mm	390
	Przesuw głowicy (oś Z)		mm	450
	Odległość od czoła wrzeciona do powierzchni stołu		mm	190～640
	Odległość od osi wrzeciona do powierzchni prowadnicowej kolumny		mm	455
Stół roboczy	Wymiary stołu		mm	700*400
	Maks. obciążenie (równomierne obciążenie)		kg	250
	Rowki teowe (liczba rowków - szerokość rowka * odstęp)		mm	3-18*125
Wrzeciono	Moc silnika (znamionowa/krótkotrwała)		kW	3.7/5.5
	Moment obrotowy silnika (znamionowy/krótkotrwały)		N.m	23.6/35
	Zakres prędkości		obr./min	20～12000 (sprzęgło bezpośrednie)
	Średnica wrzeciona		mm	φ120
	Stożek wrzeciona		/	BT40
	Specyfikacja sworznia		/	P40T-I (MAS403)
Prędkość	Zakres prędkości posuwu skrawającego		mm/min	1-10000
Prędkość	Prędkość szybkiego przesuwu osi X/Y/Z		m/min	48/48/48
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.006	GB/T18400.4 (pełny przesuw)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.004	GB/T18400.4 (pełny przesuw)
Magazyn narzędzi	Pojemność magazynu narzędzi		pcs	24
	Maks. masa narzędzia		kg	7
	Maks. długość narzędzia		mm	250
	Maks. średnica narzędzia (pełny magazyn / sąsiednie puste)		mm	Φ75/Φ150
Inne	Przeciwwaga osi Z
	System CNC		/	Mitsubishi M80VB
	Źródło powietrza	Flow	L/min	≥280 (ANR)
	Źródło powietrza	Ciśnienie powietrza	MPa	0,6~0,8
	Wyposażenie		KVA	15
	Pojemność zbiornika chłodziwa		L	145
	Wymiary maszyny		mm	2100×2580×2670	Odpowiednio do osi XYZ
	Masa (około)		Kg	3500

Informacje na tej stronie służą wyłącznie do celów referencyjnych. Specyfikacje i szczegóły mogą ulec zmianie ze względu na aktualizacje lub ulepszenia produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
