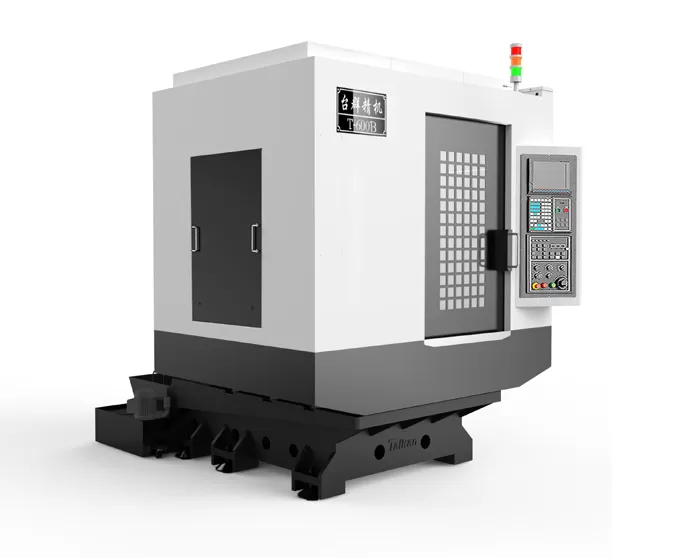

HT-600B Wysokoprędkościowe i wysokoprecyzyjne centrum obróbcze do wiercenia i frezowania

Skok

Skok stołu (oś X)

mm

600

Skok sań (oś Y)

mm

390

Skok wrzeciennika (oś Z)

mm

320

Odległość od czoła wrzeciona do powierzchni stołu

mm

140-460

Odległość od osi wrzeciona do prowadnicy kolumny

mm

445

Stół

Wymiary stołu

mm

700*400

Maks. obciążenie

kg

250

Rowki teowe (liczba rowków - szerokość rowka * rozstaw)

mm

3-18*125

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

14.1/21

Prędkość obrotowa silnika wrzeciona

rpm

20-20000

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu skrawania

mm/min

1-15000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

48/48/48

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.006

GB/T 18400.4

(Pełny skok)

Powtarzalność (X/Y/Z)

mm

0.004

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

21

Maks. masa narzędzia

kg

3

Maks. długość narzędzia

mm

300

Maks. średnica narzędzia (pełny / przy pustym sąsiednim gnieździe)

mm

Ф60/Ф80

Inne

Układ sterowania CNC

Mitsubishi M80VA

Źródło sprężonego powietrza

Flow

L/min

≥200 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc zainstalowana

kVA

15

Maks. pojemność zbiornika chłodziwa

L

145

Wymiary maszyny

mm

1880*2660*2310

Odpowiadające osiom X*Y*Z

Masa (ok.)

kg

3100
