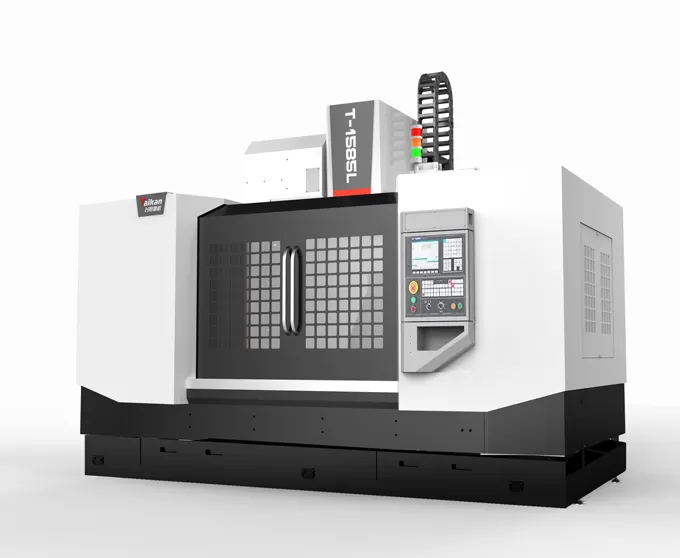

HT-1585L Szybkobieżne i wysokoprecyzyjne pionowe centrum obróbcze

Przesuw

Przesuw stołu (oś X)

mm

1550

Przesuw sani (oś Y)

mm

850

Przesuw głowicy (oś Z)

mm

850

Odległość od czoła wrzeciona do powierzchni stołu

mm

120～970

Odległość od osi wrzeciona do powierzchni prowadnic kolumny

mm

900

Stół

Wymiary stołu

mm

1700*850

Maks. obciążenie (równomierne rozłożenie)

kg

1500

Rowki teowe (liczba rowków - szerokość x odstęp)

mm

5-18*125+2-18*100

Wrzeciono

Moc silnika (znamionowa / krótkotrwała)

kW

15/18.5

Moment obrotowy silnika (znamionowy / krótkotrwały)

N.m

143/191

Zakres prędkości obrotowej

r/min

50～6000 (pasek)

Średnica wrzeciona

mm

Φ190

Stożek wrzeciona

/

BT50

Specyfikacja nitu

/

P50T-I (MAS403)

Prędkość

Zakres prędkości posuwu skrawania

mm/min

24

Szybki przesuw osi X/Y/Z

m/min

15

Magazyn narzędzi

Pojemność magazynu narzędzi

mm

300

Maks. masa narzędzia

mm

Φ105/Φ210

Maks. długość narzędzia

pcs

1-10000

Maks. średnica narzędzia (pełna / przy wolnym sąsiednim gnieździe)

kg

24/24/15

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.015

GB/T18400.4 (pełny przesuw)

Powtarzalność (X/Y/Z)

mm

0.008

Pozostałe

Przeciwwaga osi Z

Yes

System CNC

/

FANUC 0i-MF Plus

Źródło powietrza

Flow

L/min

≥280 (ANR)

Ciśnienie powietrza

MPa

0,6~0,8

Pojemność wyposażenia

KVA

35

Pojemność zbiornika chłodziwa

L

400

Wymiary maszyny

mm

5240*4055*3680

Z pedałem transportera wiórów

Masa (ok.)

Kg

13000
