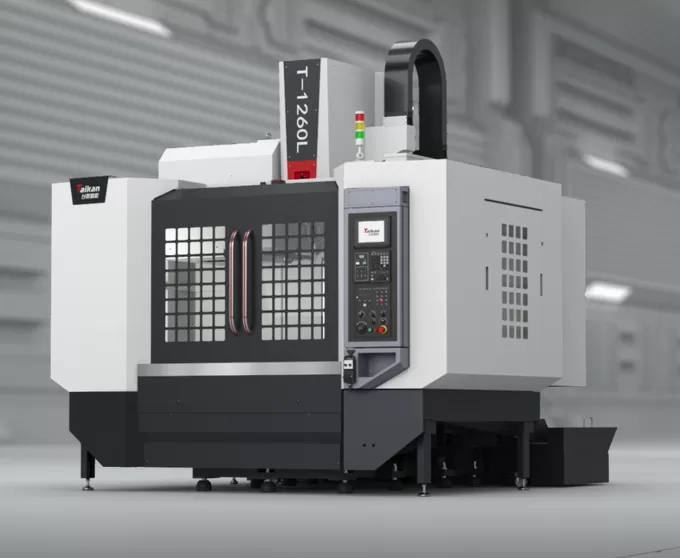

HT-1260L Szybkie i precyzyjne pionowe centrum obróbcze

Przesuwy

Przesuw stołu (oś X)

mm

1200

Przesuw suportu (oś Y)

mm

600

Przesuw głowicy (oś Z)

mm

570

Odległość od czoła wrzeciona do powierzchni stołu

mm

140～710

Odległość od osi wrzeciona do prowadnicy kolumny

mm

659

Stół roboczy

Wymiary stołu

mm

1300*600

Maksymalne obciążenie (równomierne)

kg

1000

Rowki teowe (liczba rowków - szerokość rowka * rozstaw)

mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

7.5/11

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

35.8/95.5

Zakres prędkości

obr./min

50~8000 (pasowy)

Średnica wrzeciona

mm

φ150

Stożek wrzeciona

/

BT40

Specyfikacja sworznia pociągowego

/

P40T-I（MAS403）

Prędkość

Zakres prędkości posuwu skrawania

mm/min

1-10000

Szybki przesuw osi X/Y/Z

m/min

36/36/20

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.01

GB/T18400.4 (Pełny przesuw)

Powtarzalność (X/Y/Z)

mm

0.007

Magazyn narzędzi

Pojemność narzędziowni

pcs

24

Maks. masa narzędzia

kg

7

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (pełne / sąsiednie puste)

mm

Φ75/Φ150

Inne

System CNC

/

Mitsubishi M80VB

Zasilanie pneumatyczne

Flow

l/min

≥280 (ANR)

Ciśnienie powietrza

MPa

0.6~0.8

Pojemność urządzeń

KVA

25

Pojemność zbiornika chłodziwa

l

300

Wymiary maszyny

mm

3000×3499×3146

Odpowiadające osiom X*Y*Z

Masa (około)

Kg

7000
