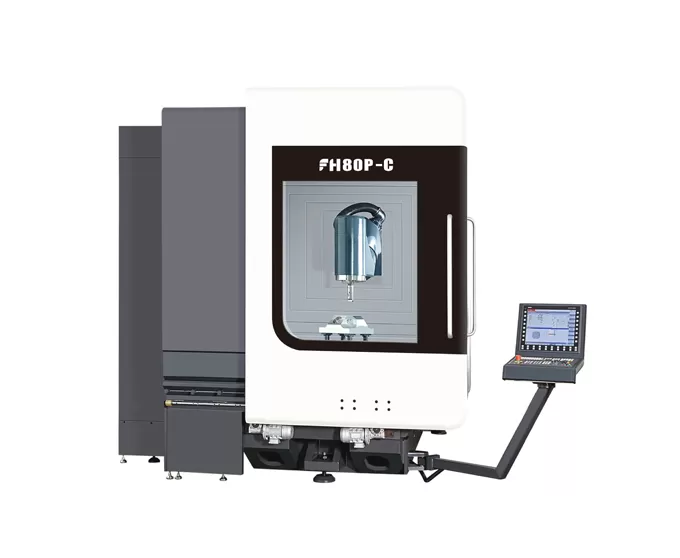

FH80P-C 5-osiowe centrum obróbki frezowania i toczenia

Przesunięcie osi X/Y/Z

800 × 1050 × 800mm

Odległość od poziomej głowicy frezowania

Środek do stołu roboczego

39 ~ 839mm

Prędkość stołu obrotowego

300 obr/min

Rozmiar stołu roboczego

Φ880mm

Maks. obciążenie stołu

Frezowanie 3000kg

Obracanie 1500kg

Huśtawka głowica frezująca (oś B)

Standardowy

Zakres huśtawki (0 = pionowy/180 = poziom)

-15 ° ~ + 180 °

Prędkość znamionowa osi B

50 obr/min

Odległość od pionowego nosa wrzeciona do stołu

162 ~ 962mm

Wrzeciono elektryczne Max. speed

12000 obr/min

Moc (S1-100 %/40% DC)

34/42kW

Moment obrotowy (S1-100 %/40% DC)

132/192Nm

Stożek wrzeciona

1:10 Taper

Interfejs narzędziowy

HSK-A63

Pojemność magazynka narzędziowego

40T

Maks. średnica/długość/waga narzędzia

Φ85mm/300mm/8kg

Czas zmiany narzędzia (Narzędzie do narzędzia)

4S

Wiercenie (normalizacja stali średniowęglowej)

Φ40mm

Tapping (Normalizacja stali średniowęglowej)

M24

Szybki trawers

40 m/min

Dokładność pozycjonowania X/Y/Z

0,006mm

Dokładność pozycjonowania powtórzeń X/Y/Z

0,004mm

Dokładność pozycjonowania B/C

8"

Dokładność pozycjonowania powtórzeń B/C

4"

Sonda na podczerwień

Renishaw OMP60

Wskaźnik ustawień narzędzia
(Pomiar narzędzia w obszarze obróbki)

Renishaw NC4F230

Wysokość maszyny (standardowa maszyna)

3350mm

Główny obszar zajmowany przez ciało (L * W)

4800 × 2930mm

Obszar zajmowany magazyn narzędziowy (L * W)

1710 × 1350mm

Obszar zajmowany przenośnik wiórowy (L * W)

3070 × 1065mm

Obszar zajmowany zbiornik na wodę (L * W)

1785 × 1355mm

Kompletny obszar zajmowany przez maszynę
(Z wyłączeniem zbiornika wody) (L * W)

5610 × 3600mm

Waga maszyny

30000kg

System sterowania

Siemens JEDEN
