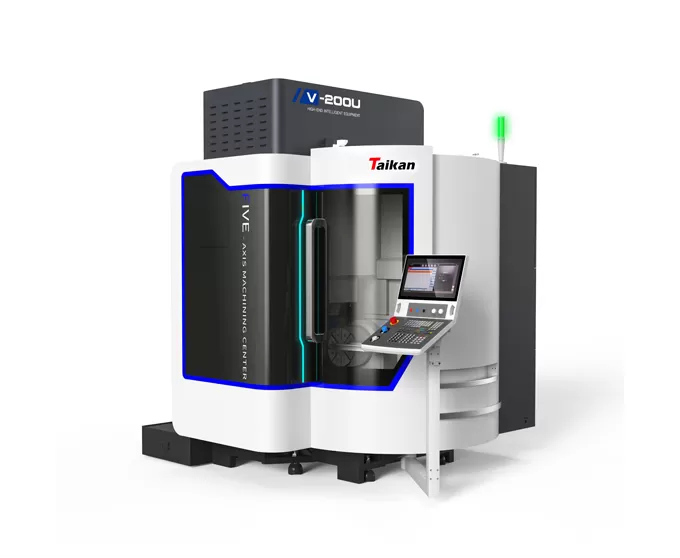

Name: HV-200U Pionowe 5-osiowe centrum obróbcze
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka pionowego V-200U 5-osiowego centrum obróbkowego

Struktura o wysokiej sztywności

Konstrukcja w kształcie litery O o wysokiej sztywności, wysokiej jakości materiał z żeliwa szarego: Zapewnia dużą sztywność i stabilność, zmniejszając odkształcenia i poprawiając dokładność.
Układ szyn prowadzących belki w niewielkiej odległości od wrzeciona do belki: zwiększa sztywność i poprawia dokładność obróbki.
Stół obrotowy z pojedynczym ramieniem, zminimalizowana odległość od punktu napędu osi X do punktu obróbki: Zmniejsza wibracje, poprawiając precyzję i wydajność.

Stół obrotowy z napędem bezpośrednim o wysokiej precyzji

Bezramowe silniki z napędem bezpośrednim o wysokim momencie obrotowym: zapewniają wysoką sztywność i precyzję, bezpośrednio napędzając osie B/C, zmniejszając straty mechaniczne.
Kompaktowa konstrukcja, wirnik silnika zintegrowany z mechanizmem obrotowym: Poprawia stabilność i dokładność.
Stator silnika chłodzony chłodziwem: zapewnia stabilność termiczną, redukując błędy precyzji spowodowane zmianami temperatury.
Maksymalna prędkość osi B/C: 50r/min: Spełnia wymagania złożonej obróbki i poprawia wydajność.

Szybkie wrzeciono zmotoryzowane

HSK E40 szybkobieżnego wrzeciona zmotoryzowanego
Maksymalna prędkość do 30 000 obr/min.

30-Narzędzie Umbrella Magazine

Stół obrotowy z napędem bezpośrednim o wysokiej precyzji

Zastosowanie pionowego V-200U 5-osiowego centrum obróbkowego

Szeroko stosowany w przetwarzaniu wirników, części samochodowych, precyzyjnych form, urządzeń medycznych i innych złożonych komponentów.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Przykład obrabianego przedmiotu 5

Przykład obrabianego przedmiotu 6

Przykład obrabianego przedmiotu 7

Video procesu obróbki 5-osiowej CNC Taikan HV‑200U

Specyfikacja pionowego centrum obróbczego 5-osiowego HV-200U

Item		Unit	V-200U
Przesuw	Przesuw X/Y/Z	mm	500/280/300
	Zakres obrotu osi B	°	+30°~ -120°
	Zakres obrotu osi C	°	360°
	Odległość od czoła wrzeciona do powierzchni stołu	mm	100-400
Stół	Wymiary stołu	mm	Φ260
	Maks. obciążenie	kg	30
	Rowki teowe (liczba rowków - szerokość rowka * odstęp)	mm	8-14*45° (Równomiernie rozmieszczone)
Prędkość	Szybkość przesuwu szybkiego osi X/Y/Z	mm/min	24000
Prędkość	Szybkość obrotu szybkiego osi B/C	r/min	50/50
Dokładność	Dokładność pozycjonowania osi X/Y/Z	mm	0.006/0.006/0.006
	Powtarzalność osi X/Y/Z	mm	0.004/0.004/0.004
	Dokładność pozycjonowania osi B/C	sec	8/8
	Powtarzalność osi B/C	sec	5/5
Wrzeciono	Moc silnika wrzeciona (S1/S6)	kW	11/19
	Moment obrotowy silnika wrzeciona (S1/S6)	Nm	5/8.7
	Prędkość wrzeciona	r/min	0~30000
	Specyfikacja uchwytu narzędziowego	/	HSK E40
Magazyn narzędzi	Struktura magazynu narzędzi	/	Magazyn parasolowy
	Pojemność magazynu narzędzi	T	30
	Maks. waga narzędzia	kg	1.2
	Maks. długość narzędzia	mm	150
	Maks. średnica (pełny / sąsiedni pusty)	mm	φ40/φ60
Inne	System CNC	/	Siemens SINUMERIK ONE
	Wymagane ciśnienie źródła powietrza	MPa	0.6~0.8
	Całkowita moc elektryczna	kW	32
	Wymiary maszyny (długość * szerokość * wysokość)	mm	320040002700
	Masa główna maszyny (przybliżona)	KG	5500

Informacje na tej stronie służą wyłącznie jako odniesienie. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. W celu uzyskania dalszych informacji prosimy o kontakt.
