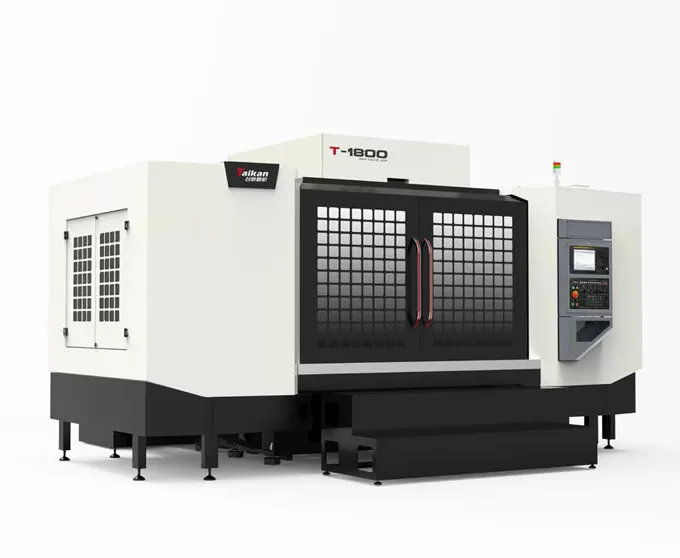

HT-1800 Wysokoprędkościowe i wysokoprecyzyjne centrum obróbcze do wiercenia i frezowania

Zakresy ruchu

Przemieszczenie stołu (oś X)

mm

1800

Przemieszczenie siodła (oś Y)

mm

650

Przemieszczenie wrzeciennika (oś Z)

mm

475

Odległość od czoła wrzeciona do powierzchni stołu

mm

100-575

Odległość od osi wrzeciona do prowadnic kolumny

mm

707

Stół

Wymiary stołu

mm

1900*650

Max. obciążenie

kg

600

Rowki teowe (liczba rowków - szerokość x rozstaw)

mm

5-18*125

Wrzeciono

Moc silnika (moc ciągła/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (ciągły/krótkotrwały)

N.m

14.1/21.0

Obroty silnika wrzeciona

rpm

20-20000

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu skrawania

mm/min

1-15000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

30/36/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.015

GB/T 18400.4 (Pełny zakres)

Powtarzalność (X/Y/Z)

mm

0.008

Magazyn narzędziowy

Pojemność magazynu narzędziowego

pcs

21

Max. masa narzędzia

kg

3

Max. długość narzędzia

mm

200

Max. średnica narzędzia (pełny/sąsiedni pusty)

mm

Ф60/Ф80

Inne

Układ sterowania CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

L/min

≥200 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc przyłączeniowa

kVA

20

Max. pojemność zbiornika chłodziwa

L

400

Wymiary maszyny

mm

4400*3900*2560 (w tym stopnie)

Odpowiadające osiom X*Y*Z

Masa (ok.)

kg

7500
