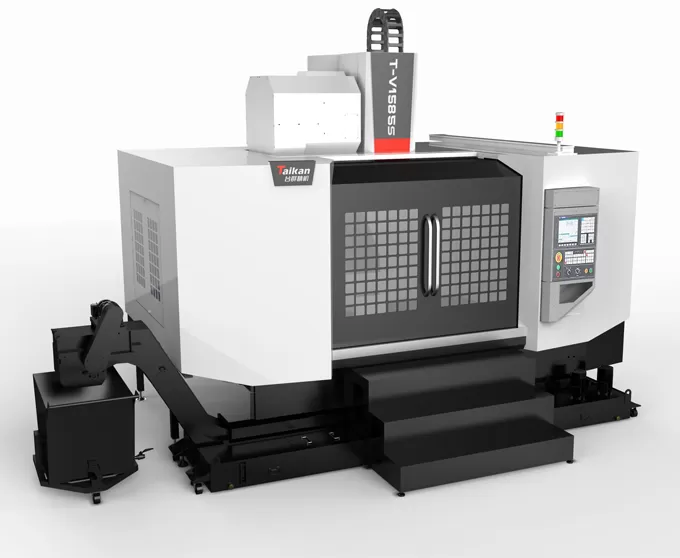

HT-V1585S Szybkie i wysokowydajne pionowe centrum obróbcze

Przemieszczenia

Przesuw stołu (oś X)

mm

1550

Przesuw sań (oś Y)

mm

850

Przesuw głowicy (oś Z)

mm

850

Odległość od czoła wrzeciona do powierzchni stołu

mm

120～970

Odległość od osi wrzeciona do prowadnicy kolumny

mm

921

Stół

Wymiary stołu

mm

1700*850

Maks. obciążenie (równomierne rozłożenie)

kg

1500

Rowki teowe (liczba rowków - szerokość rowka * odstęp)

mm

5-18*125+2-18*100

Wrzeciono

Moc silnika (znamionowa/chwilowa)

kW

15/18.5

Moment obrotowy silnika (znamionowy/chwilowy)

N.m

143/191

Zakres prędkości obrotowej

obr./min

50～6000 (przekładnia pasowa)

Średnica wrzeciona

mm

Φ190

Stożek wrzeciona

/

BT50

Specyfikacja nitów

/

P50T-I（MAS403）

Prędkość

Zakres prędkości posuwu roboczego

mm/min

1-10000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

24/24/20

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.015

GB/T18400.4 (cały zakres przesuwu)

Powtarzalność (X/Y/Z)

mm

0.008

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

24

Maks. masa narzędzia

kg

15

Maks. długość narzędzia

mm

300

Maks. średnica narzędzia (pełny / przy pustym sąsiednim)

mm

Φ105/Φ210

Pozostałe

Przeciwwaga osi Z

Równoważenie azotowe

System CNC

/

FANUC 0i-MF Plus(5)

Źródło sprężonego powietrza

Flow

L/min

280（ANR）

Ciśnienie powietrza

MPa

0.6~0.8

Parametry eksploatacyjne

KVA

35

Pojemność zbiornika chłodziwa

L

400

Wymiary maszyny

mm

5240*4054*3662

Z transporterem wiórów (pedał)

Masa (ok.)

Kg

11700
