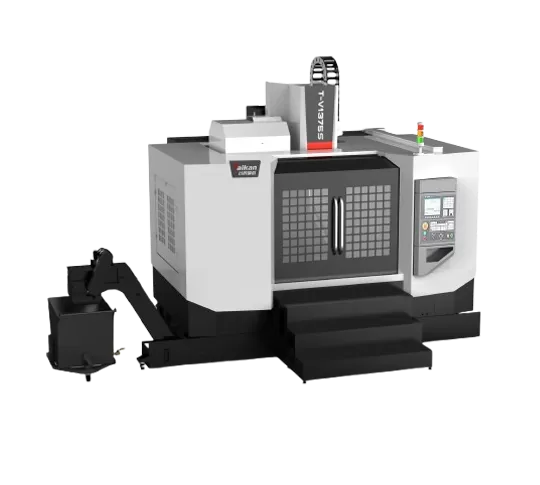

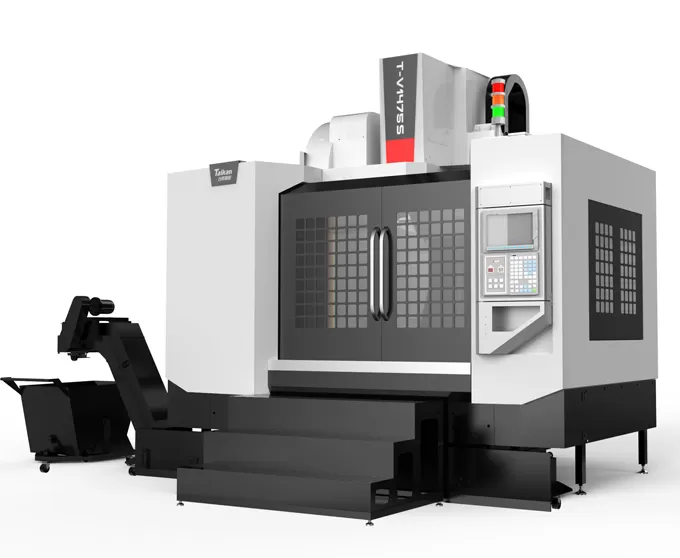

HT-V1475S Szybkie i wysoko wydajne pionowe centrum obróbkowe

Przesuwy

Przesuw stołu (oś X)

mm

1400

Przesuw suportu (oś Y)

mm

750

Przesuw wrzeciennika (oś Z)

mm

750

Odległość czoła wrzeciona od powierzchni stołu

mm

120～870

Odległość osi wrzeciona od prowadnic kolumny

mm

826

Stół roboczy

Wymiary stołu

mm

1500*750

Maks. obciążenie (równomierne)

kg

1400

Rowki teowe (liczba rowków - szerokość rowka * rozstaw)

mm

5-18*150

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

15/18.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

143/191

Zakres prędkości

obr./min

50～6000 (belt)

Średnica wrzeciona

mm

Φ190

Stożek wrzeciona

/

BT50

Specyfikacja trzpienia pociągowego

/

P50T-I（MAS403）

Prędkość

Zakres prędkości posuwu roboczego

mm/min

1-10000

Szybki przesuw osi X/Y/Z

m/min

24/24/20

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.015

GB/T18400.4（Full travel）

Powtarzalność (X/Y/Z)

mm

0.008

Magazyn narzędzi

Pojemność magazynu

pcs

24

Maks. masa narzędzia

kg

15

Maks. długość narzędzia

mm

300

Maks. średnica narzędzia (pełny/sąsiednie puste)

mm

Φ105/Φ210

Pozostałe

Przeciwwaga osi Z

Równoważenie azotowe

Układ sterowania CNC

/

FANUC 0i-MF Plus(5)

Źródło powietrza

Flow

l/min

280（ANR）

Ciśnienie powietrza

MPa

0.6~0.8

Pojemności urządzenia

KVA

35

Pojemność zbiornika chłodziwa

l

400

Wymiary maszyny

mm

5050×3680×3440

Z transporterem wiórów i pedałem

Masa (ok.)

Kg

10700
