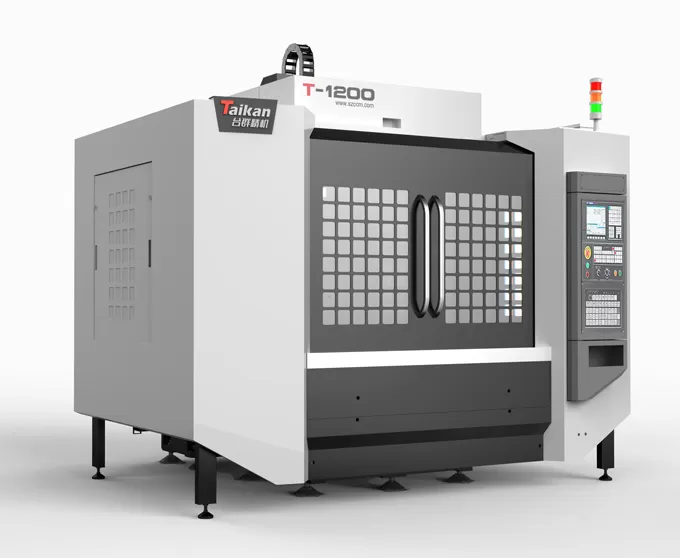

HT-1200 Szybkie i precyzyjne centrum obróbcze do wiercenia i frezowania

Przesuw

Przesuw stołu (oś X)

mm

1200

Przesuw suportu (oś Y)

mm

650

Przesuw głowicy (oś Z)

mm

410

Odległość od czoła wrzeciona do powierzchni stołu

mm

125-535

Odległość od osi wrzeciona do prowadnicy kolumny

mm

727

Stół

Wymiary stołu

mm

1300*650

Maks. obciążenie

kg

600

Rowki teowe (liczba rowków - szerokość × odstęp)

mm

5-18*125

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

14.1/21

Prędkość obrotowa silnika wrzeciona

rpm

20-20000

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu roboczego

mm/min

1-15000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

36/36/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.01

GB/T 18400.4 (pełny przesuw)

Powtarzalność (X/Y/Z)

mm

0.006

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

21

Maks. masa narzędzia

kg

3

Maks. długość narzędzia

mm

200

Maks. średnica narzędzia (pełny/obok puste)

mm

Ф60/Ф80

Inne

System CNC

/

Mitsubishi M80VB

Zasilanie sprężonym powietrzem

Flow

L/min

≥200 (ANR)

Ciśnienie powietrza

MPa

0.6-0.8

Moc przyłączeniowa

kVA

15

Maks. pojemność zbiornika chłodziwa

L

330

Wymiary maszyny

mm

2960*3400*2710

Odpowiadająca osiom X*Y*Z

Masa (ok.)

kg

5500
