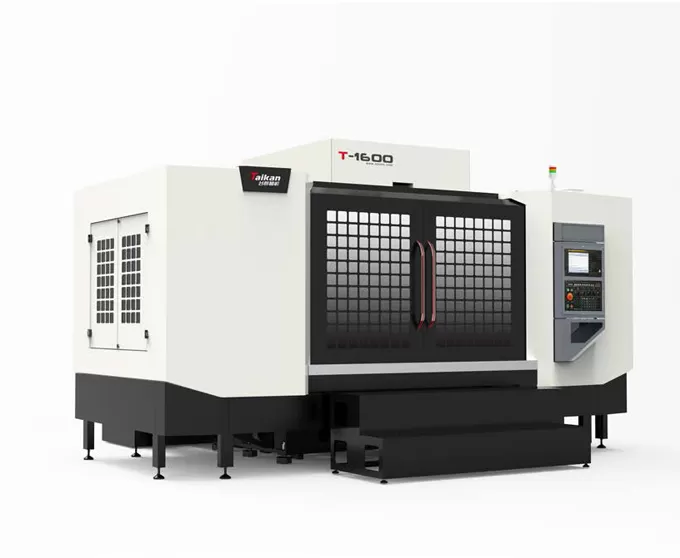

T-1600 szybkie i precyzyjne centrum obróbkowe do wiercenia i frezowania

Podróże

Podróż stołu (oś X)

Mm

1600

Podróż siodła (oś Y)

Mm

650

Przesunięcie główki (oś Z)

Mm

475

Odległość od nosa wrzeciona do powierzchni stołu

Mm

100-575

Odległość od środka wrzeciona do powierzchni prowadzącej kolumny

Mm

707

Stół

Rozmiar stołu

Mm

1700*650

Maks. obciążenie

Kg

600

T-slot (liczba gniazd-szerokość slotu * odstępy)

Mm

5-18*125

Wrzeciono

Moc silnika (znamionowa/krótki czas)

KW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótki czas)

N.m

14.1/21.0

Prędkość silnika wrzeciona

Obr/min

20-20000

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu cięcia

Mm/min

1-15000

Szybka prędkość obrotu osi X/Y/Z

M/min

30/36/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

Mm

0,015

GB/T 18400.4 (pełna podróż)

Powtarzalność (X/Y/Z)

Mm

0,008

Magazyn narzędzi

Pojemność przechowywania narzędzi

Pcs

21

Maks. waga narzędzia

Kg

3

Maks. długość narzędzia

Mm

200

Maks. średnica narzędzia (pełna/sąsiednia pusta)

Mm

Ф60/Ф80

Pozostałe

System CNC

/

Mitsubishi M80VB

Źródło powietrza

Przepływ

L/min

≥ 200(ANR)

Ciśnienie powietrza

MPa

0, 6-0, 8

Pojemność sprzętu

KVA

20

Maks. pojemność zbiornika płynu chłodzącego

L

400

Rozmiar maszyny

Mm

4150*3900*2550 (w tym kroki)

Odpowiadający osi X * Y * Z

Waga (ok.)

Kg

6700
