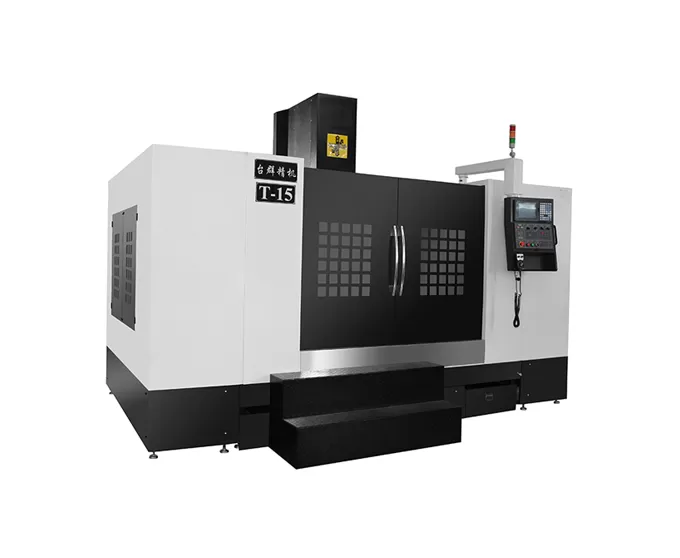

Charakterystyka pionowego centrum obróbczego HT-15 z prowadnicami skrzynkowymi

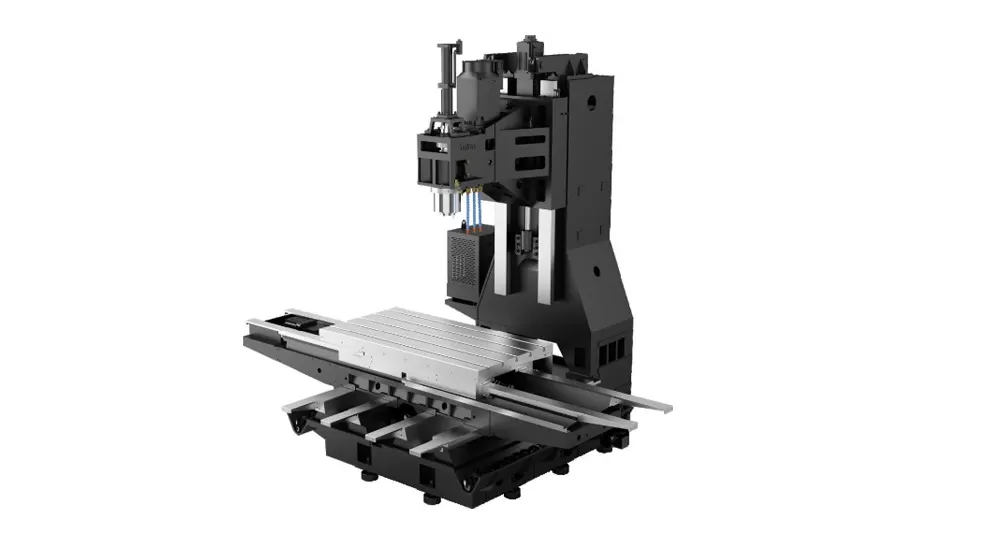

Struktura maszyny

Stała konstrukcja poprzeczna kolumny z ponadwymiarową stabilną podstawą zapewniającą wysoką nośność.

Wykonany z żeliwa o wysokiej wytrzymałości, zapewniający doskonałą sztywność i stabilną precyzję.

Trójosiowy prowadnik skrzynek

Osie X, Y i Z są wyposażone w precyzyjnie hartowane prowadniki z żeliwa szlifowanego, z kompozytem powierzchniowym połączonym powłoką PTFE (politetrafluoroetylenu).

Ta konstrukcja zapewnia wysoką sztywność i doskonałą amortyzację, dzięki czemu idealnie nadaje się do ciężkiego cięcia stali o wysokiej twardości.

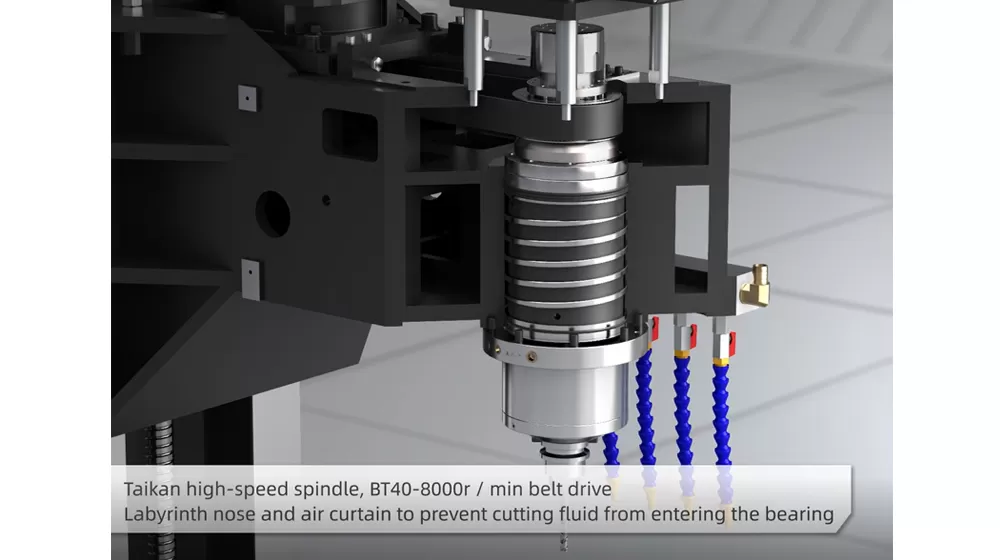

Wrzeciono

Jednostka wrzeciona o dużej prędkości (BT50, 8000r/min) z konstrukcją labiryntową i osłoną kurtyny powietrznej, zapobiegająca przedostawaniu się płynu tnącego do łożysk wrzeciona.

Przeciwwaga osi Z

Przeciwwaga z centralną prowadnicą wspomaga ruch główki

Optymalizacja charakterystyki obciążenia osi Z

Zastosowanie pionowego centrum obróbczego HT-15 z prowadnicami skrzynkowymi

Głównie używany w przemyśle wytwarzania form, jest również szeroko stosowany w przemyśle lotniczym i kosmicznym, energetycznym, motoryzacyjnym, medycznym oraz innych.

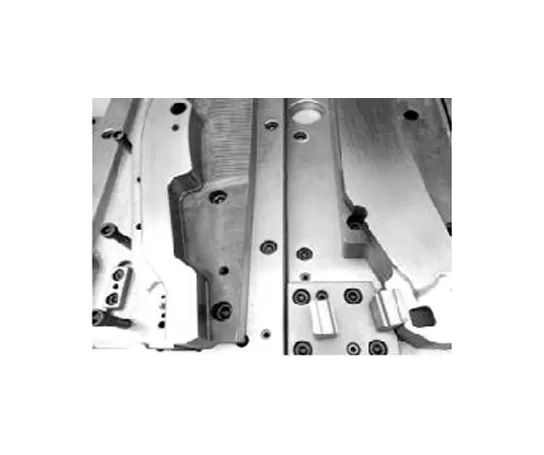

Przykład przedmiotu obrabianego 1

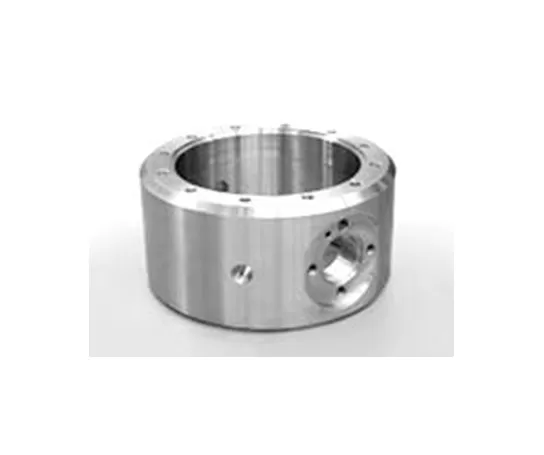

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Specyfikacja pionowego centrum obróbczego prowadnicowego HT-15

Item			Unit	HT-15	Uwagi
Przemieszczenie	Skok stołu (oś X)		mm	1500
	Skok sań (oś Y)		mm	800
	Skok wrzeciona (oś Z)		mm	700
	Odległość od czoła wrzeciona do stołu		mm	170～870
	Odległość od osi wrzeciona do kolumny		mm	810

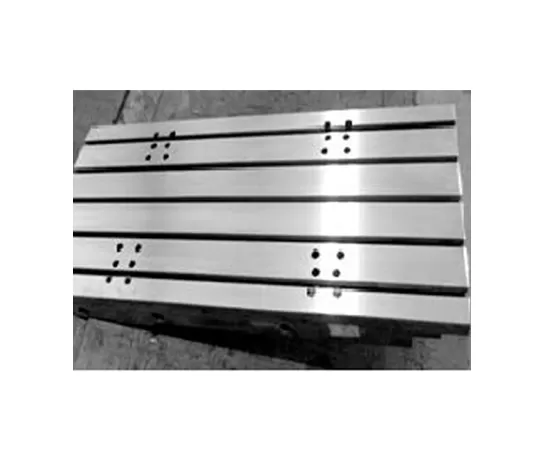

Stół	Wymiary stołu		mm	1700×800
	Obciążenie stołu		kg	1500
	Rowki T (liczba-szerokość×podziałka)		mm	5-22×135
Wrzeciono	Moc silnika (ciągła/30 min)		kW	15/18.5
	Zakres prędkości		rpm	50～8000 (napęd pasowy)
	Średnica wrzeciona		mm	φ155
	Typ oprawki narzędziowej		–	BT50
	Typ ściągacza		–	P50T-I（MAS403）
Prędkości	Zakres prędkości posuwu		mm/min	1-10000
Prędkości	Szybki przesuw (X/Y/Z)		m/min	41255
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.02	GB/T18400.4 (pełny skok)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.01
Inne	Układ CNC		–	Mitsubishi M80VA
	Zasilanie pneumatyczne	Flow	L/min	≥280 (ANR)
	Zasilanie pneumatyczne	Ciśnienie	MPa	0.6~0.8
	Wymagane zasilanie		kVA	35
	Pojemność zbiornika chłodziwa		L	350
	Wymiary maszyny		mm	437032003500	w kierunkach osi X/Y/Z
	Masa maszyny (ok.)		kg	11300

Informacje na tej stronie służą wyłącznie jako punkt odniesienia. Dane techniczne i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
