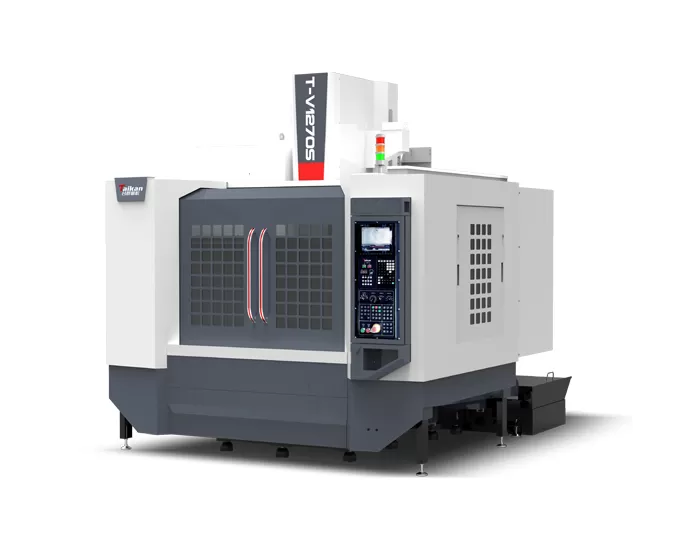

HT-V1270S Wysokoprędkościowe i wysokowydajne pionowe centrum obróbcze

Przesuwy

Przesuw stołu (oś X)

mm

1200

Przesuw suportu (oś Y)

mm

700

Przesuw głowicy (oś Z)

mm

700

Odległość od czoła wrzeciona do powierzchni stołu

mm

100～800

Odległość od osi wrzeciona do prowadnicy kolumny

mm

757

Stół roboczy

Wymiary stołu

mm

1300*650

Maks. obciążenie (równomierne)

kg

800

Rowki teowe (liczba rowków - szerokość rowka * rozstaw)

mm

5-18*125

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

7.5/11

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

35.8/95.5

Zakres prędkości obrotowej

obr./min

50~12000 (sprzężone bezpośrednio)

Średnica wrzeciona

mm

φ150

Stożek wrzeciona

/

BT40

Specyfikacja sworznia pociągowego

/

P40T-I（MAS403）

Prędkości

Zakres prędkości posuwu skrawającego

mm/min

1-10000

Szybki przesuw osi X/Y/Z

m/min

36/36/30

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.01

GB/T18400.4（pełny przesuw）

Powtarzalność (X/Y/Z)

mm

0.007

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

24

Maks. masa narzędzia

kg

7

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (sąsiednie gniazdo zajęte/puste)

mm

Φ75/Φ150

Pozostałe

System CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

L/min

≥280（ANR)

Ciśnienie powietrza

MPa

0,6~0,8

Pojemności

KVA

25

Pojemność zbiornika chłodziwa

L

300

Wymiary maszyny

mm

3000*3500*3100

Odpowiadające osiom X*Y*Z

Masa (ok.)

Kg

6250
