Name: HT-850LM Szybkie i wysokiej sztywności pionowe centrum obróbkowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka wysokoprędkościowego i wysokoszytywnego pionowego centrum obróbkowego HT-850LM

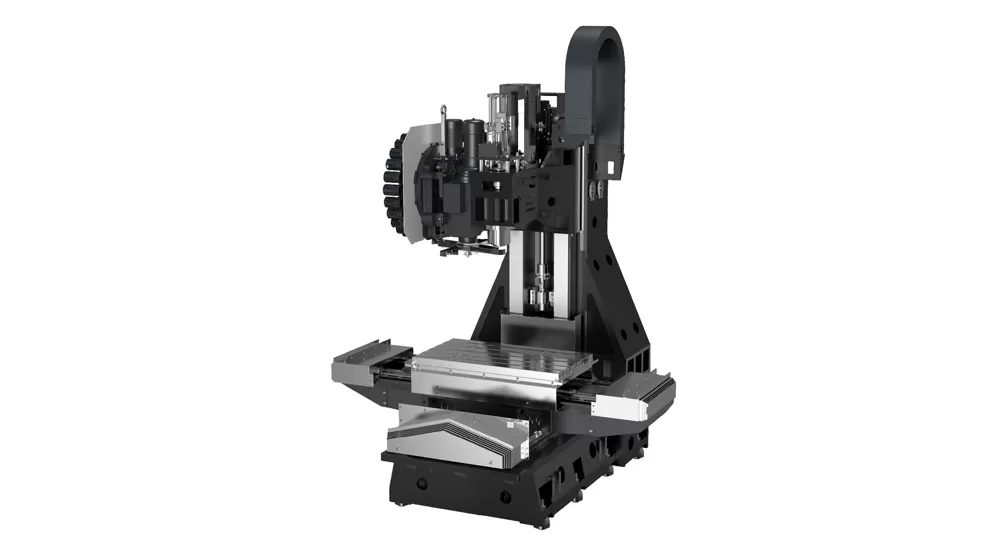

Stabilna struktura o wysokiej sztywności

Precyzyjne osie paszowe

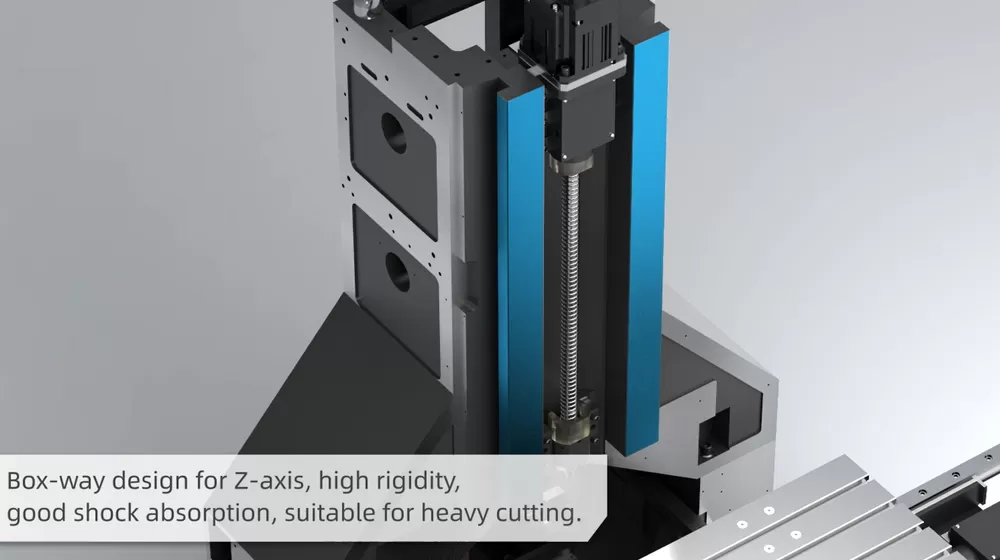

Oś Z wykorzystuje prostokątne szyny twarde o dużej sztywności, podczas gdy osie X i Y są wyposażone w wielkoformatowe, precyzyjne rolkowe prowadnice liniowe. Ta kombinacja oferuje dużą prędkość liniowych maszyn prowadzących i wysoką sztywność twardych maszyn szynowych, zapewniając doskonałą wysoką wydajność cięcia i dobrą absorpcję drgań.

Śruby kulowe są wyposażone w konstrukcje wstępnego napięcia, które łagodzą efekty rozszerzalności cieplnej, a łożyska samosmarujące wydłużają ich żywotność.

Taikan High-Speed wrzeciona jednostki

Magazyn narzędziowy typu ramię narzędziowe Taikan 24

Stabilna struktura o wysokiej sztywności

Magazyn narzędziowy typu ramię narzędziowe Taikan 24

Zastosowanie wysokoprędkościowego i wysokoszywnego pionowego centrum obróbczego HT-850LM

Ta maszyna jest szczególnie odpowiednia do obróbki małych i średnich partii złożonych części, takich jak małe i średnie skrzynie, płyty, tarcze, zawory, obudowy i formy. Jest szeroko stosowana w branżach takich jak części precyzyjne, produkty 5G, elementy metalowe, części samochodowe i urządzenia medyczne.

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Specyfikacja szybkoobrotowego i wysoko-sztywnego pionowego centrum obróbczego HT-850LM

Item			Unit	HT-850LM	Uwagi
Zakres ruchu	Przesuw stołu (oś X)		mm	850
	Przesuw sań (oś Y)		mm	520
	Przesuw wrzeciennika (oś Z)		mm	550
	Odległość od czoła wrzeciona do powierzchni stołu		mm	150～700
	Odległość od osi wrzeciona do powierzchni prowadnicy kolumny		mm	590
Stół roboczy	Wymiary stołu		mm	1000*550
	Maks. obciążenie (równomierne obciążenie)		kg	600
	Rowek teowy (liczba rowków - szerokość rowka * odstęp)		mm	5-18*100
Wrzeciono	Moc silnika (znamionowa/krótkotrwała)		kW	45976
	Moment obrotowy silnika (znamionowy/krótkotrwały)		N.m	52.5/118
	Zakres prędkości obrotowej		obr./min	50~8000 (pasek)
	Średnica wrzeciona		mm	φ150
	Stożek wrzeciona		/	BT40
	Specyfikacja sworznia mocującego		/	P40T-I (MAS403)
Prędkości	Zakres prędkości posuwu skrawania		mm/min	1-10000
Prędkości	Prędkość szybkiego przesuwu osi X/Y/Z		m/min	30/30/20
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Pełny skok)
Dokładność	Powtarzalność (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Pełny skok)
Magazyn narzędzi	Pojemność magazynu narzędzi		pcs	24
	Maks. masa narzędzia		kg	7
	Maks. długość narzędzia		mm	250
	Maks. średnica narzędzia (pełny / z pustym sąsiednim gniazdem)		mm	Φ75/Φ150
Inne	Przeciwwaga osi Z		/	/
	Układ sterowania CNC		/	Mitsubishi M80VB
	Źródło sprężonego powietrza	Flow	L/min	≥280 (ANR)
	Źródło sprężonego powietrza	Ciśnienie powietrza	MPa	0.6~0.8
	Moc przyłączeniowa		KVA	25
	Pojemność zbiornika chłodziwa		L	300
	Wymiary maszyny		mm	225031702890	Wymiary (odpowiadające osiom XYZ)
	Masa (około)		Kg	6500

Informacje na tej stronie mają charakter wyłącznie poglądowy. Specyfikacje i szczegóły mogą ulec zmianie w wyniku modernizacji lub ulepszeń produktu. Więcej informacji można uzyskać, kontaktując się z nami.
