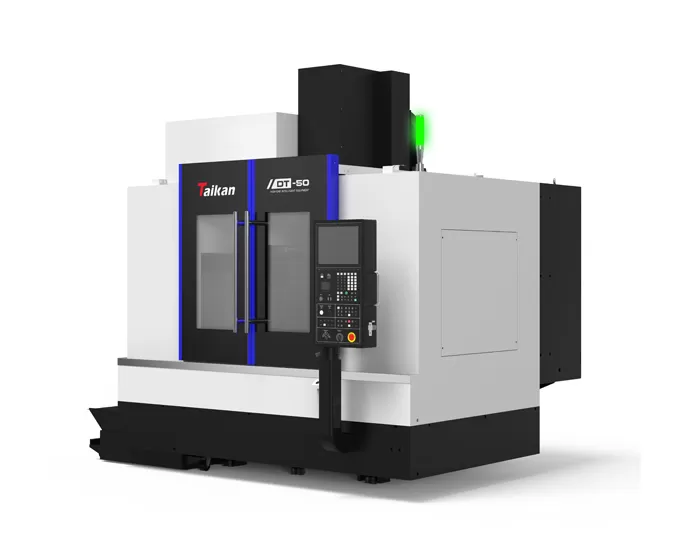

Name: HDT50 Wysokoprecyzyjne pionowe centrum obróbcze
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Charakterystyka pionowego centrum obróbkowego DT50 o wysokiej precyzji

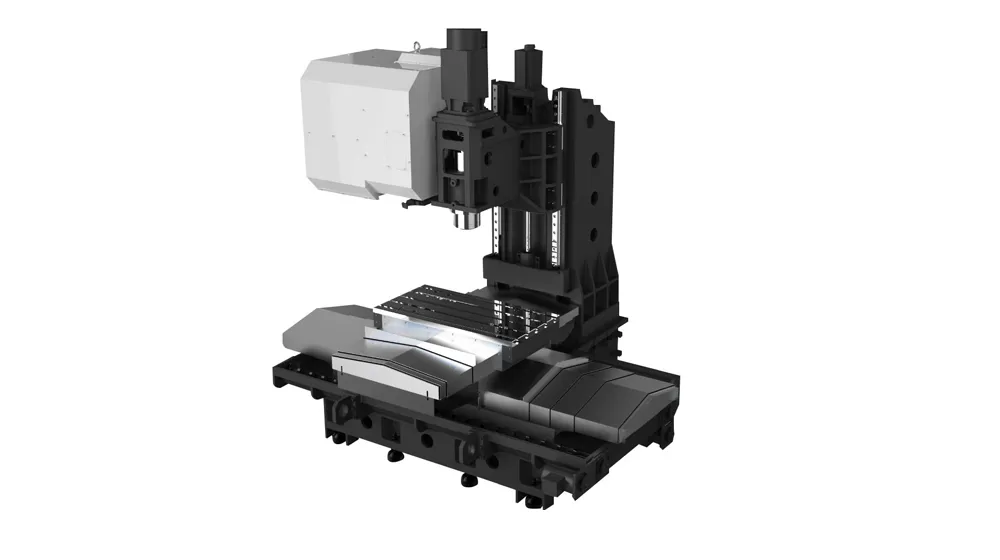

Pełna struktura wsparcia podróży

Maszyna ma łóżko w kształcie litery T, z siodłem poruszającym się w lewo i prawo na osi X, a stołem poruszającym się do przodu i do tyłu na osi Y. Pełne podparcie stołu i siodełka eliminuje boczne zwis tradycyjnych pionowych centrów obróbkowych typu C, zapewniając lepszą dynamikę i stabilność cięcia.

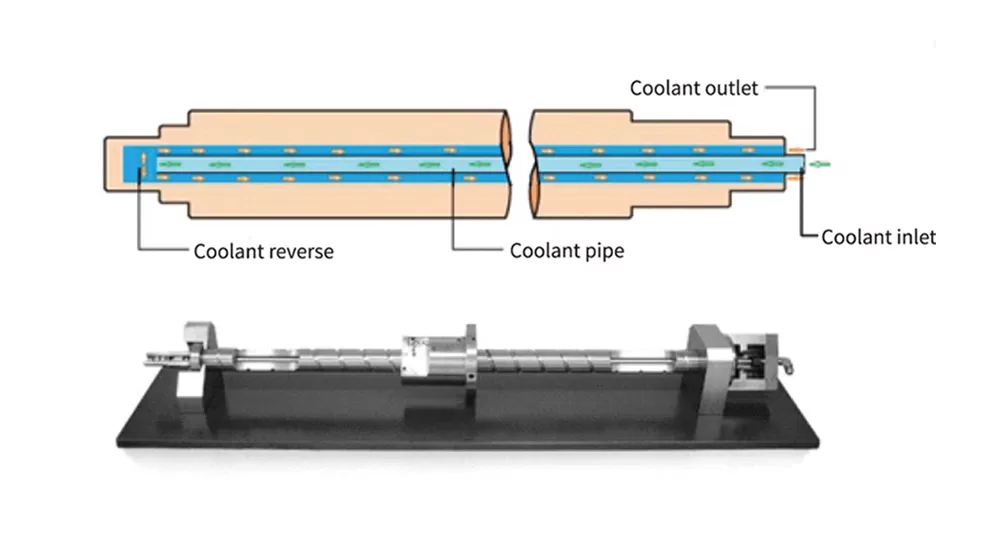

Śruba z drążącą kulką chłodzącą

Precyzyjna śruba kulowa o dużej średnicy ma wydrążony układ chłodzenia i konstrukcję wstępnego napięcia, aby zmniejszyć odkształcenia termiczne, poprawić precyzję obróbki i wydłużyć żywotność śruby.

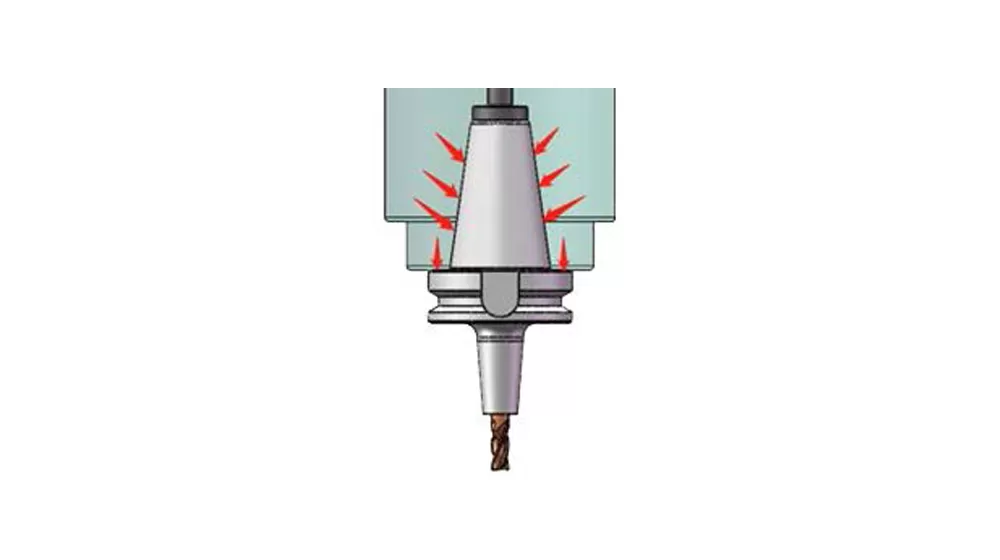

Precyzyjna jednostka wrzeciona o dużej prędkości

Wrzeciono wykorzystuje układ napędu bezpośredniego BBT40-12000r/min z układem chłodzenia, aby zmniejszyć odkształcenia termiczne, poprawić dokładność i wydłużyć żywotność łożyska. Przedni koniec wrzeciona ma uszczelnienie labiryntowe i kurtynę powietrzną, aby zapobiec przedostawaniu się chłodziwa do łożysk, zapewniając długotrwałą stabilność.

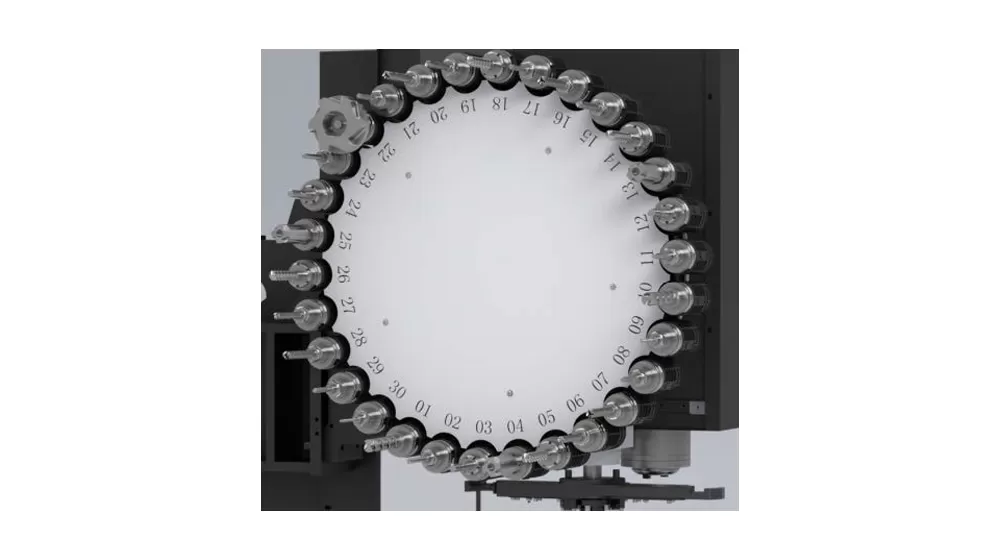

W pełni zamknięty magazyn narzędzi

Całkowicie zamknięty magazyn narzędzi chroni narzędzia przed zanieczyszczeniem, utrzymując je w czystości. System ATC napędzany serwomechanizmem poprawia szybkość zmiany narzędzia, dokładność i stabilność, zwiększając wydajność obróbki.

Precyzyjna jednostka wrzeciona o dużej prędkości

Zastosowanie pionowego centrum obróbkowego DT50 o wysokiej precyzji

Obrabiarka nadaje się do wielu różnych, małych partii przetwarzania złożonych części, takich jak średnie i małe elementy w kształcie pudełka, płyty, dyski, zawory, obudowy, i formy. Jest szeroko stosowany w branżach takich jak części precyzyjne, produkty 5G, sprzęt, części samochodowe i urządzenia medyczne.

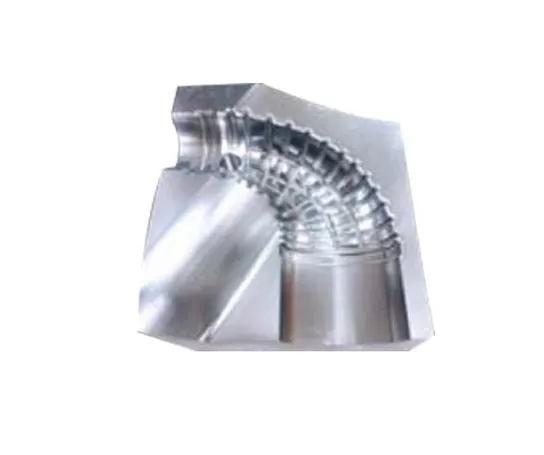

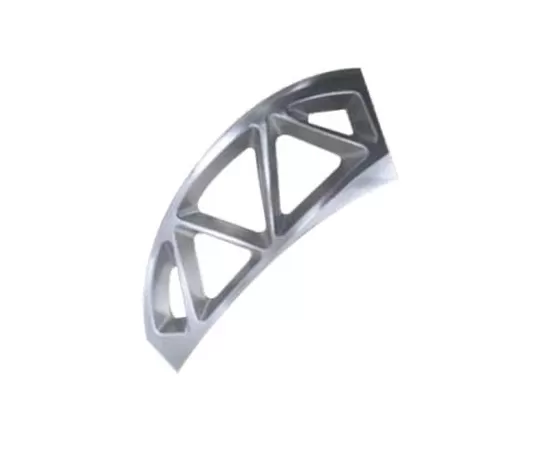

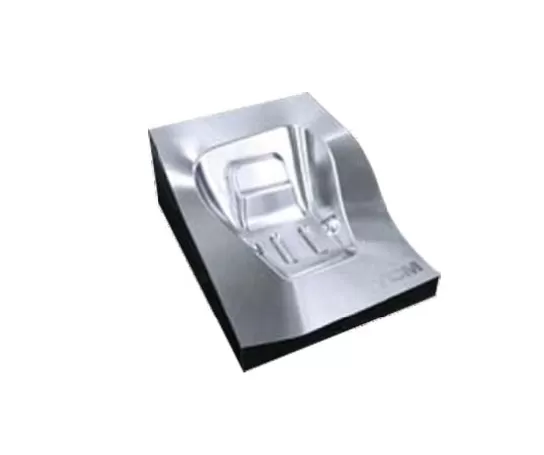

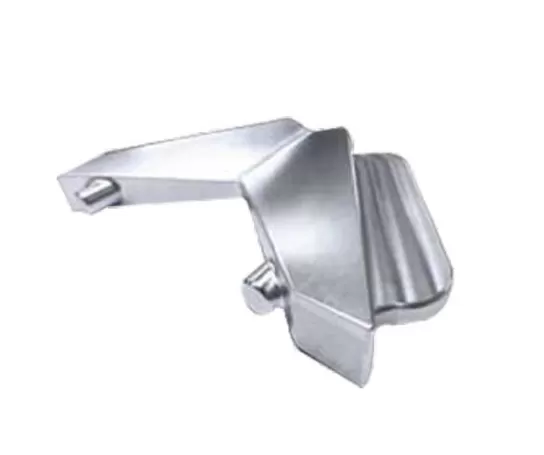

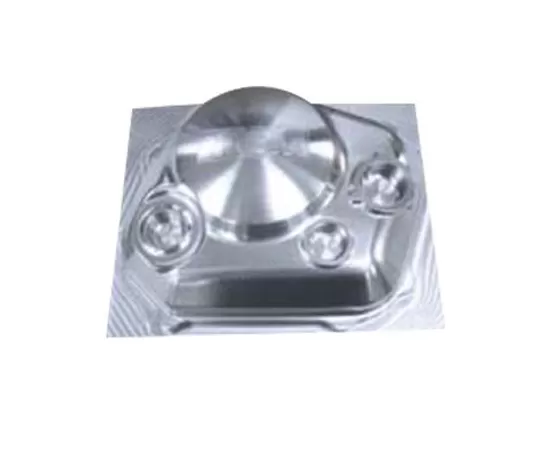

Przykład przedmiotu obrabianego 1

Przykład obrabianego przedmiotu 2

Przykład obrabianego przedmiotu 3

Przykład przedmiotu obrabianego 4

Przykład obrabianego przedmiotu 5

Przykład obrabianego przedmiotu 6

Specyfikacje wysoko precyzyjnego pionowego centrum obróbczego HDT50

Name			Unit	HDT50	Uwagi
Przesuw	Przesuw stołu (oś X)		mm	850
	Przesuw sanek (oś Y)		mm	500
	Przesuw wrzeciennika (oś Z)		mm	500
	Odległość od czoła wrzeciona do powierzchni stołu		mm	150-650
	Odległość od osi wrzeciona do prowadnicy kolumny		mm	/
Stół	Wymiary stołu		mm	1100*450
	Obciążenie stołu		kg	600
	Rowki teowe (ilość – szerokość * odstęp)		mm	3-18*125
Wrzeciono	Moc silnika (S1/S6)		kW	11/18.5
	Moment obrotowy silnika (S1/S6) (znamionowy/krótkotrwały)		N.m	52.5/118
	Prędkość obrotowa		obr./min	50~12000 (bezpośrednia)
	Średnica wrzeciona		mm	Ф150
	Stożek wrzeciona		/	BBT40
Napędy	Moc silników X/Y/Z		kW	3.0/3.0/3.0
Prędkość	Szybki przesuw osi X/Y/Z		m/min	48/48/48
Dokładność	Dokładność pozycjonowania (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Dokładność	Powtarzalność (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Magazyn narzędzi	Pojemność magazynu		T	30
	Maks. masa		kg	8
	Maks. długość		mm	350
	Maks. dopuszczalny moment		Nm	≤10,19
	Maks. średnica (pełne/sąsiednie)		mm	Ф80/Ф150
Inne	System CNC		/	FANUC 0i MF PLUS
	Dopływ sprężonego powietrza	Flow	L/min	≥280 (ANR)
	Dopływ sprężonego powietrza	Ciśnienie powietrza	MPa	0.6-0.8
	Wydajność urządzenia		KVA	25
	Wymiary maszyny		mm	302829142935	Odpowiadające osiom XYZ
	Masa maszyny (około)		kg	5600

Informacje na tej stronie służą wyłącznie do celów informacyjnych. Specyfikacje i szczegóły mogą ulec zmianie w wyniku aktualizacji lub ulepszeń produktu. Po więcej informacji prosimy o kontakt.
