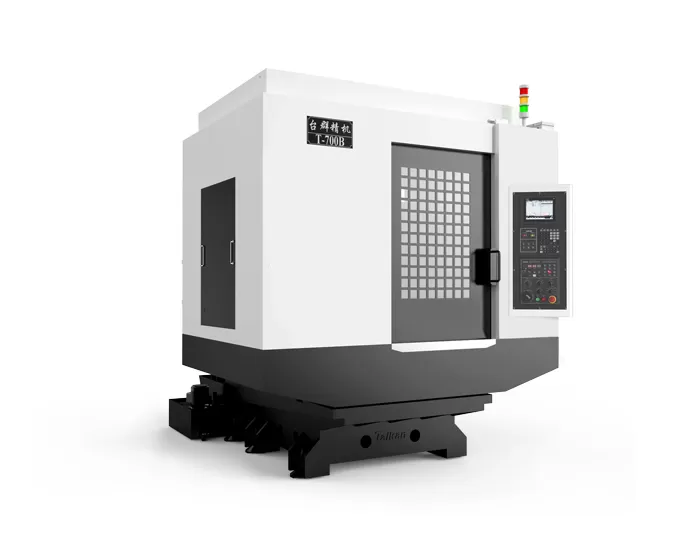

HT-700B Szybkie i precyzyjne centrum obróbcze do wiercenia i frezowania

Przesuwy

Przesuw stołu (oś X)

mm

700

Przesuw suportu (oś Y)

mm

400

Przesuw wrzeciennika (oś Z)

mm

320

Odległość od czoła wrzeciona do powierzchni stołu

mm

140-460

Odległość od osi wrzeciona do powierzchni prowadnic kolumny

mm

445

Stół

Wymiary stołu

mm

800*400

Maks. obciążenie

kg

250

Rowki teowe (liczba rowków - szerokość rowka * rozstaw)

mm

3-18*125

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

14.1/21.0

Prędkość obrotowa silnika wrzeciona

rpm

20-20000

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu roboczego

mm/min

1-15000

Szybkość szybkiego przesuwu osi X/Y/Z

m/min

48/48/48

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.006

GB/T 18400.4

（Pełny przesuw）

Powtarzalność (X/Y/Z)

mm

0.004

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

21

Maks. masa narzędzia

kg

3

Maks. długość narzędzia

mm

300

Maks. średnica narzędzia (pełny/sąsiednie puste)

mm

Ф60/Ф80

Pozostałe

Układ CNC

Mitsubishi M80VA

Źródło sprężonego powietrza

Flow

L/min

≥200（ANR）

Ciśnienie powietrza

MPa

0.6-0.8

Moc urządzenia

kVA

15

Maks. pojemność zbiornika chłodziwa

L

145

Wymiary maszyny

mm

2080*2630*2410

Odpowiadające osiom X*Y*Z

Masa (ok.)

kg

3150
