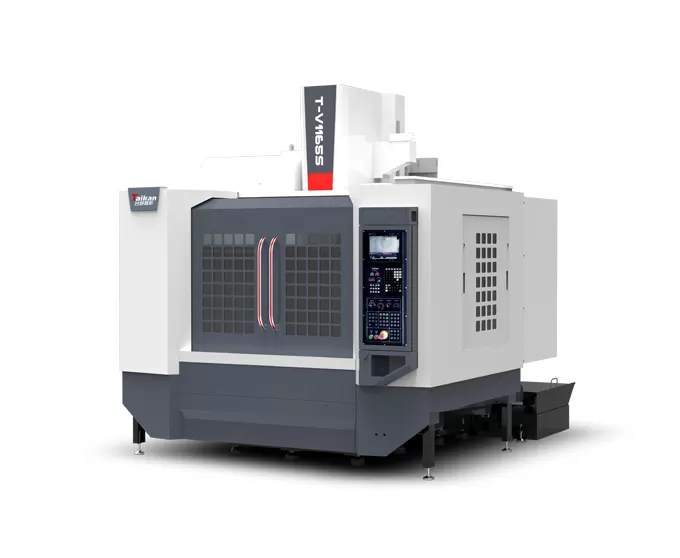

HT-V1165S Szybkie i wysokowydajne pionowe centrum obróbcze

Przesuwy

Przesuw stołu (oś X)

mm

1100

Przesuw suportu (oś Y)

mm

650

Przesuw wrzeciennika (oś Z)

mm

600

Odległość od czoła wrzeciona do powierzchni stołu

mm

125～725

Odległość od osi wrzeciona do prowadnicy kolumny

mm

707

Stół roboczy

Wymiary stołu

mm

1200*600

Maks. obciążenie (równomierne obciążenie)

kg

800

Rowki T (liczba rowków – szerokość rowka * rozstaw)

mm

5-18*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

7.5/11

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

35.8/95.5

Zakres prędkości

obr./min

50~12000 (sprzężenie bezpośrednie)

Średnica wrzeciona

mm

φ150

Stożek wrzeciona

/

BT40

Specyfikacja ściągu

/

P40T-I（MAS403）

Posuwy

Zakres prędkości posuwu skrawania

mm/min

1-10000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

36/36/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.01

GB/T18400.4（Pełny przesuw）

Powtarzalność (X/Y/Z)

mm

0.007

Magazyn narzędzi

Pojemność magazynu

pcs

24

Maks. masa narzędzia

kg

7

Maks. długość narzędzia

mm

250

Maks. średnica narzędzia (pełny/puste sąsiednie)

mm

Φ75/Φ150

Inne

Układ sterowania CNC

/

Mitsubishi M80VB

Źródło sprężonego powietrza

Flow

l/min

≥280（ANR)

Ciśnienie powietrza

MPa

0.6~0.8

Moc maszyny

KVA

25

Pojemność zbiornika chłodziwa

l

300

Wymiary maszyny

mm

2700*3494*2970

Odpowiadające osiom X*Y*Z

Masa (ok.)

Kg

6100
