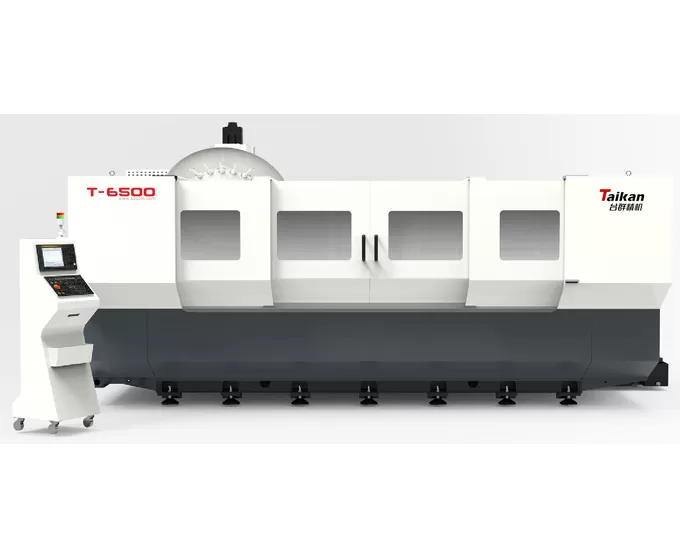

Centrum obróbcze do profili z kolumną ruchomą HT-6500

Przesuwy

Przesuw stołu (oś X)

mm

6500

Przesuw sań (oś Y)

mm

400

Przesuw wrzeciennika (oś Z)

mm

350

Odległość od czoła wrzeciona do stołu

mm

200-550

Stół

Wymiary stołu

mm

6500*400

Maks. obciążenie

kg

1000

Rowki T (ilość-szerokość*odstęp)

mm

4-14*100

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

23.6/35

Prędkość wrzeciona

rpm

20-12000

Średnica wrzeciona

mm

Ф100

Stożek wrzeciona

/

BT30

Prędkości

Zakres prędkości posuwu roboczego

mm/min

1-10000

Prędkość szybkiego przejazdu osi X/Y/Z

m/min

50/30/36

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.1/0.01/0.01

GB/T 18400.4

Powtarzalność (X/Y/Z)

mm

0.06/0.006/0.006

(Pełny przesuw)

Magazyn narzędziowy

Pojemność magazynu narzędziowego

T

21

Maks. masa narzędzia

kg

3

Maks. długość narzędzia

mm

200

Maks. średnica narzędzia (gniazda sąsiednie zapełnione / puste)

mm

Ф60/Ф80

Inne

Układ CNC

/

Mitsubishi M80VB

Sprężone powietrze

Flow

L/min

≥200（ANR）

Ciśnienie powietrza

MPa

0.6-0.8

Moc przyłączeniowa

kVA

20

Pojemność zbiornika chłodziwa

L

550

Wymiary maszyny

mm

9800*2500*2400

Odpowiadające osiom X*Y*Z

Masa (ok.)

Kg

13000
