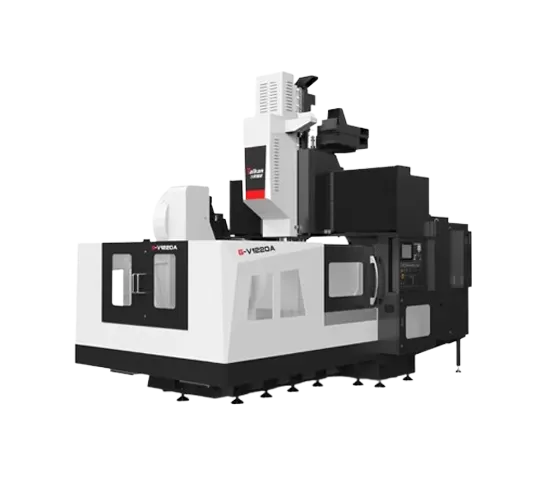

Name: HG-V3040 A/B/C/Z 3-osiowe prowadnice liniowe centrum obróbkowe bramowe
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

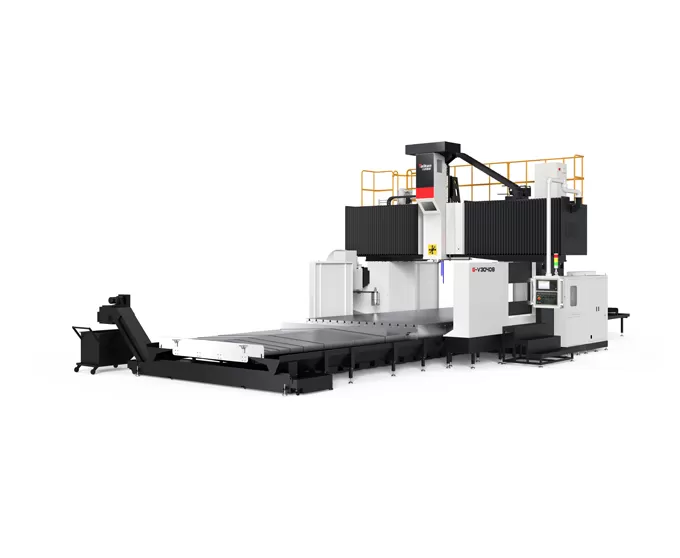

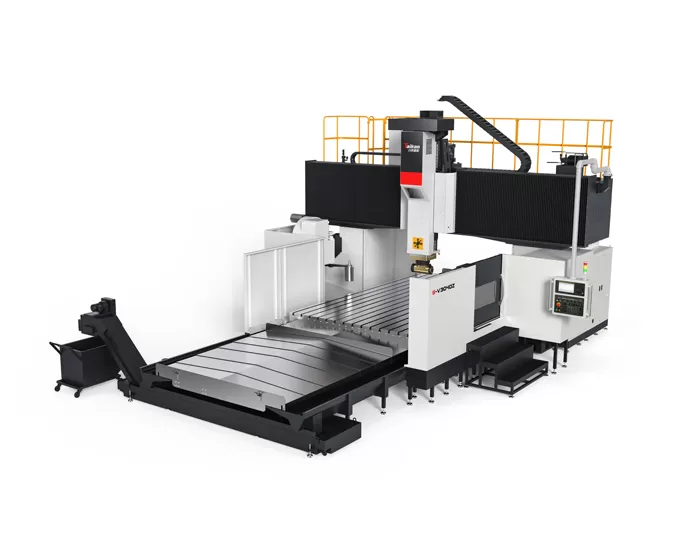

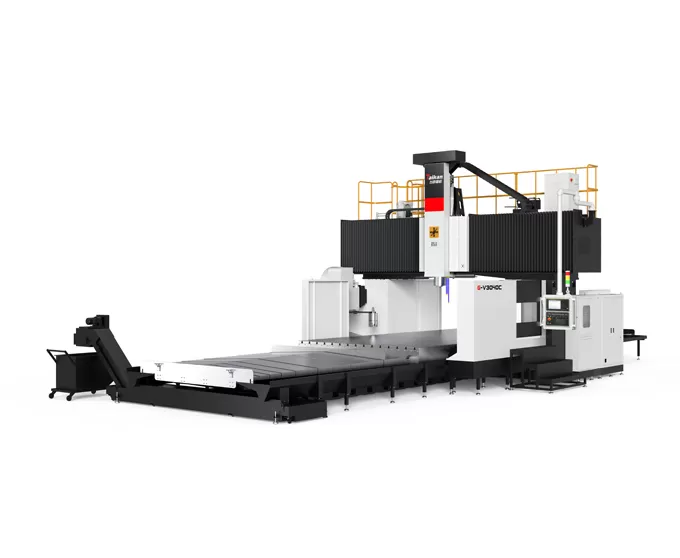

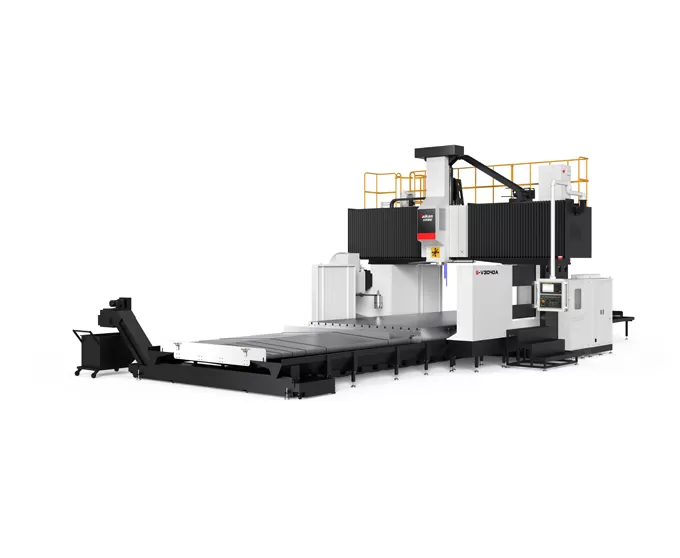

Charakterystyka G-V3040 3-osiowego prowadnicy liniowej A/B/C/Z Gantry Machining Center

Struktura maszyny

Maszyna posiada stałą konstrukcję ramy gantry z ruchomym stołem roboczym.
Wiązka o wysokiej sztywności: Belka przyjmuje prostokątny łuk o dużym przekroju. Stosunek wysokości do szerokości jest optymalizowany poprzez analizę symulacji, znacznie zwiększając jego odporność na zginanie i skręcanie, zapewniając stabilność precyzji.

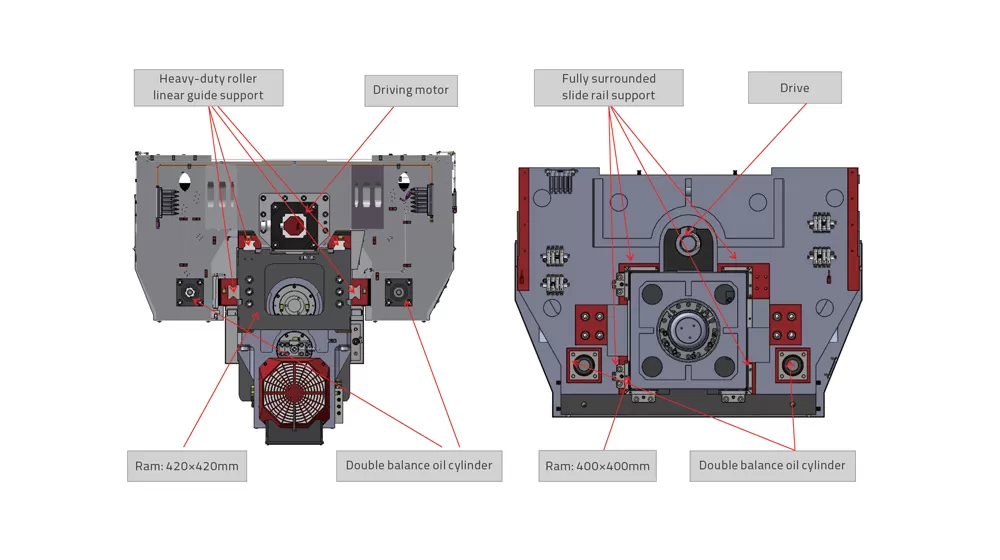

Duży krzyż o przekroju poprzecznym: taran ma rozmiar przekroju 420x420mm, wsparty na czterech liniowych szynach prowadzących w układzie półzamkniętym. Zapewnia to wsparcie o wysokiej wytrzymałości przy niskim oporze tarcia, zapewniając zerowe pełzanie przy niskich prędkościach, minimalne wibracje, szybką reakcję i doskonałą wydajność dynamiczną i statyczną, niskie wymagania konserwacyjne i długą żywotność.
Stół wielokrotnego wsparcia: Stół jest obsługiwany przez wiele blisko rozmieszczonych slajdów, zapewniając stabilną i niezawodną wydajność nośną z doskonałą precyzją retencji.

Różnorodne opcje wrzeciona

Różne opcje napędu
Konfigurowalny z napędem pasowym, przekładnią, wrzecionem elektrycznym i automatyczną głowicą frezowania pod kątem prostym.

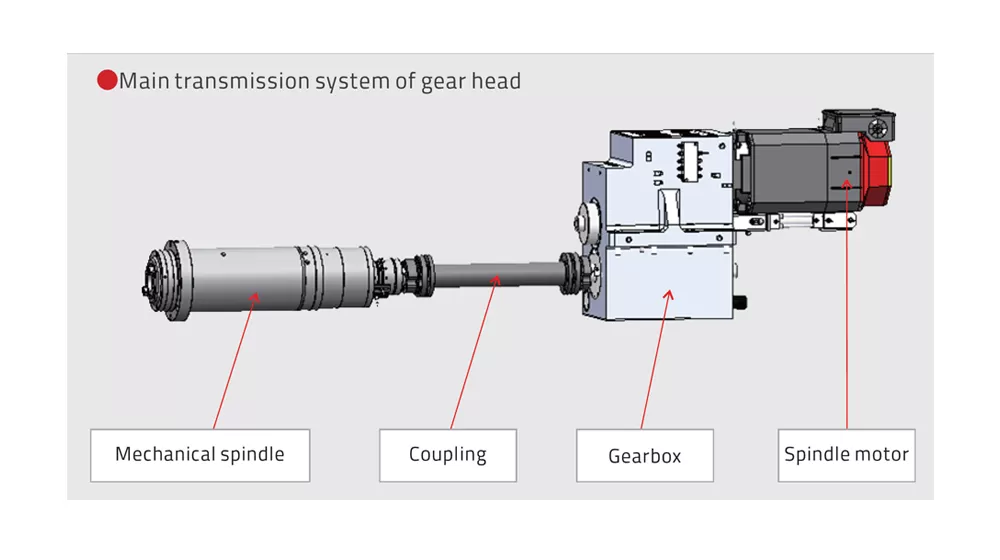

Wrzeciono z napędem zębatym
Posiada interfejs BT50 o maksymalnej prędkości 6000 obr/min i wyjściowym momencie obrotowym do 1331Nm. Skrzynia biegów i silnik główny są oddzielone od wrzeciona, skutecznie minimalizując problemy z dokładnością spowodowane wytwarzaniem ciepła.
Wrzeciono zmotoryzowane
Wytrzymałe BT50-10000rpm wrzeciono elektryczne o dużej mocy, które zapewnia wysoki moment obrotowy, dużą prędkość i niskie wibracje, zapewniając wyjątkowe wrażenia podczas obróbki.
Wrzeciono napędzane pasem
Wykorzystuje BT50-6000rpm szybkobieżną jednostkę wrzeciona, oferującą wydajną wydajność cięcia.
Kontrola termiczna
Standard z układem chłodzenia oleju w celu obniżenia temperatury wrzeciona, przedłużenia żywotności łożyska i zminimalizowania wpływu odkształcenia termicznego na dokładność obróbki.

System paszowy

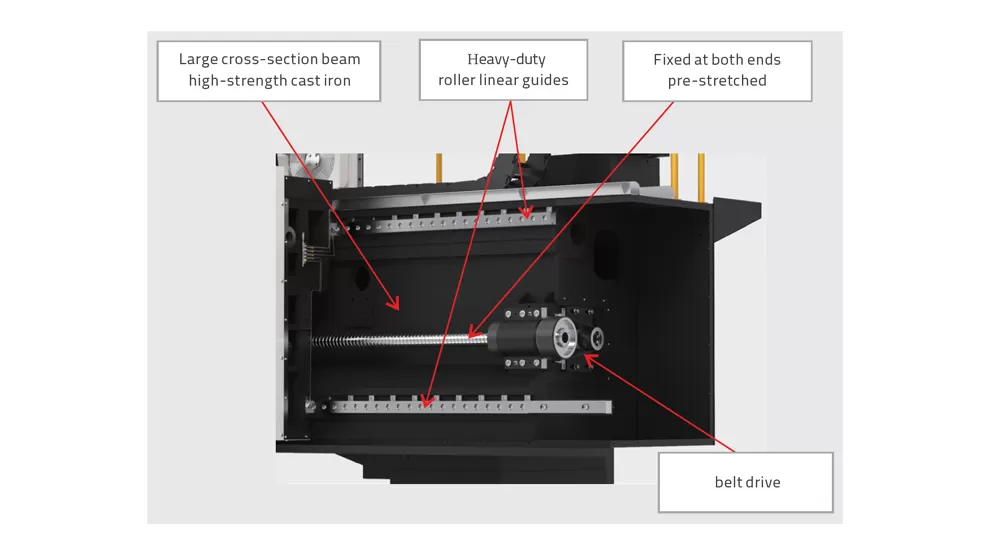

Szyny trójliniowe: Wszystkie trzy osie (XYZ) wykorzystują wytrzymałe rolkowe szyny prowadzące, które są łatwe w utrzymaniu, mają niski opór tarcia, szybką reakcję ruchomych części, zero pełzania przy niskich prędkościach oraz doskonała wydajność dynamiczna i statyczna.
Napęd pasowy: Silniki o osi XY wykorzystują redukcję pasa, aby zwiększyć moment obrotowy przekładni, zmniejszyć bezwładność obciążenia, poprawić wydajność napędu i zapewnić prostą i opłacalną konserwację.
Przekładnia: Silnik jest redukowany przez reduktor niskiego luzu, zwiększając przenoszenie momentu obrotowego. W połączeniu z większymi śrubami pociągowymi zapewnia to szybkie prędkości jazdy, stabilną wydajność i wysoką precyzję (oś X ≥ 4200mm/oś Y ≥ 3700mm).
Równoważenie azotu: Układ napędowy osi Z wykorzystuje silnik serwo bezpośrednio sprzężony ze śrubą kulową, z dwucylindrowym systemem wyważania po obu stronach suwaka, aby zapewnić płynne odwrócenie posuwu osi Z i szybką reakcję dynamiczną.
Kompensacja termiczna: Śruba kulowa ma wstępnie naprężoną strukturę na obu końcach, skutecznie eliminując straty precyzji spowodowane rozszerzalnością cieplną.

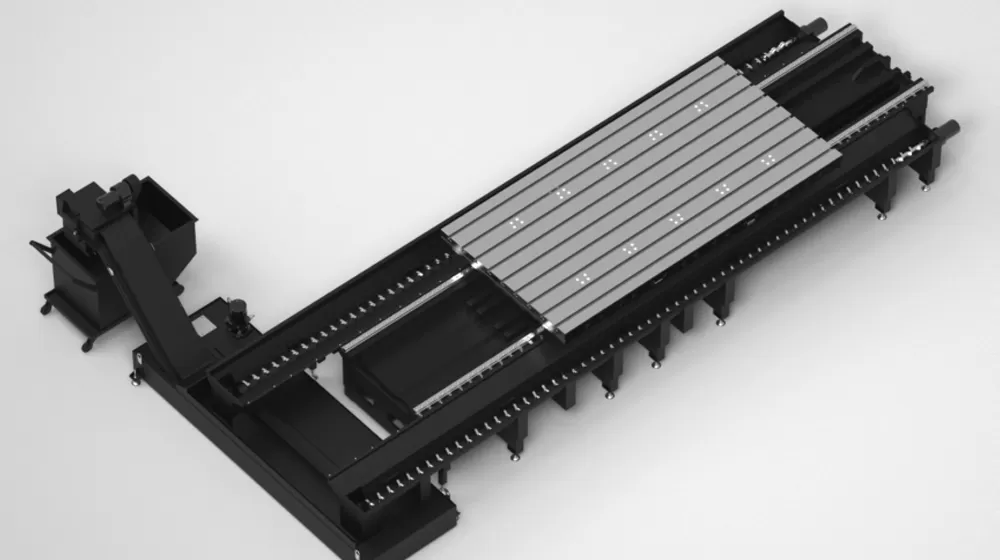

Usuwanie wiórów i zbiornik płynu chłodzącego

Przenośnik spiralny: Jeden zestaw po każdej stronie stołu roboczego, o średnicy śruby 120mm i dużym kwadratowym przekroju stalowym, szybko wydalający wióry na zewnątrz maszyny.
Przenośnik podnoszący chip typu łańcuchowego: Znajduje się na końcu maszyny, z nachyleniem 45 stopni, szerszą płytą łańcuchową i prętami skrobaków piłokształtnych, szybko zbierając wióry do małego przenośnika wiórów.
Mały przenośnik chipów: zbiera i transportuje żetony.
Zbiornik płynu chłodzącego: wielowarstwowy system filtracji do filtrowania zanieczyszczeń i zapewnienia gładkiej obróbki.

Usuwanie wiórów i zbiornik płynu chłodzącego

Zastosowanie 3-osiowego G-V3040 liniowego A/B/C/Z Gantry Machining Center

Seria maszyn jest używana głównie do szybkiej i precyzyjnej obróbki części w branżach takich jak komponenty samochodowe, formy, maszyny budowlane, zawory, tranzyt kolejowy, energia, maszyny rolnicze, i maszyny górnicze.

Specyfikacja centrum obróbczego bramowego z prowadnicami liniowymi 3-osiowymi HG-V3040 A/B/C/Z

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
Przesuw	Przesuw osi X		mm	4200	5200	6200	8400	4200	5200	6200	8400
	Przesuw osi Y		mm	3700				3700
	Przesuw osi Z		mm	1000 (opcja 1250)				1000 (opcja 1250)
	Odległość od końca wrzeciona do stołu		mm	250~1250 (opcja 250~1500)			200~1200	100~1100 (opcja 100~1350)
	Efektywna szerokość bramy		mm	3480				3480
Stół	Wymiary stołu (dł. × szer.)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	Maks. obciążenie		kg	24000	28000	32000	36000	24000	28000	32000	36000
	Rowki teowe (szer. × podziałka × ilość)		mm	2820015				2820015
Wrzeciono	Rodzaj napędu		/	Napęd zębaty (opcja: napęd pasowy)				Wrzeciono silnikowe
	Maks. prędkość wrzeciona		obr/min	6000				10000 (opcja 15000, 18000)
	Moc wrzeciona (znamionowa/szczytowa)		kW	22/35				26/45
	Moment obrotowy (znamionowy/szczytowy)		N.m	790/1258				305/623
	Przekrój suportu (suport kwadratowy)			420420 (opcja: prowadnice skrzynkowe osi Z 400400, 450*450)				420*420
	Stożek wrzeciona		/	BT50				BT50 (opcja BBT40, HSK-A63)
Automatyczny zmieniacz narzędzi (opcja)	Liczba narzędzi		T	24(40)				24(40)
	Maks. średnica narzędzia (pełna/sąsiednie)		mm	φ110/φ200				φ110/φ200
	Maks. długość narzędzia		mm	350				350
	Maks. masa narzędzia		kg	18				18
Prędkość	Zakres posuwu (roboczego)		m/min	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	Prędkość przesuwu szybkiego (oś X/Y/Z)		m/min	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
Dokładność	Dokładność pozycjonowania (bez/ze skalą)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	Powtarzalność (bez/ze skalą)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Inne	Przeciwwaga osi Z		/	Wyważenie hydrauliczno-azotowe				Wyważenie hydrauliczno-azotowe
	Układ sterowania CNC		/	FANUC 0I-MF PLUS (opcja Siemens 828D)				FANUC 0I-MF PLUS (opcja Siemens 828D)
	Zasilanie sprężonym powietrzem	Flow	L/min	300				300
		Ciśnienie	MPa	0,6~0,8				0,6~0,8
	Całkowita moc elektryczna		kVA	70				70
	Pojemność zbiornika chłodziwa		L	800				800
	Wymiary maszyny	Długość	mm	10142	12164	14645	19100	10142	12164	14645	19100
		Szerokość	mm	7281				7281
		Wysokość	mm	5200 (5900 dla opcjonalnej osi Z)				5200 (5900 dla opcjonalnej osi Z)
	Obudowa maszyny		-	Częściowa obudowa z blachy (tylko obszar roboczy)				Częściowa obudowa z blachy (tylko obszar roboczy)

Uwagi:

1: G-V3040A, G-V3050A, G-V3060A, G-V3080A – Opcjonalne wrzeciono pasowe o prędkości 6000 obr./min, moment obrotowy 186/297 N·m.

2: G-V3040Z, G-V3050Z, G-V3060Z, G-V3080Z – Opcjonalna w pełni automatyczna głowica kątowa frezarska, z przesuwem osi Y 4200 mm.

3: G-R3040B, G-R3050B, G-R3060B, G-R3080B – Opcjonalny suport kwadratowy osi Z (Z = 1000 mm, wysokość maszyny 5600 mm; Z = 1250 mm, wysokość maszyny 6300 mm).

4: G-R3040Z, G-R3050Z, G-R3060Z, G-R3080Z – Opcjonalny suport kwadratowy osi Z + automatyczna głowica kątowa frezarska (przesuw osi Y 4200 mm; Z = 1000 mm, wysokość maszyny 5600 mm; Z = 1250 mm, wysokość maszyny 6300 mm).

Informacje na tej stronie mają charakter wyłącznie informacyjny. Specyfikacje i szczegóły mogą ulec zmianie w wyniku aktualizacji lub ulepszeń produktu. Aby uzyskać więcej informacji, prosimy o kontakt.
