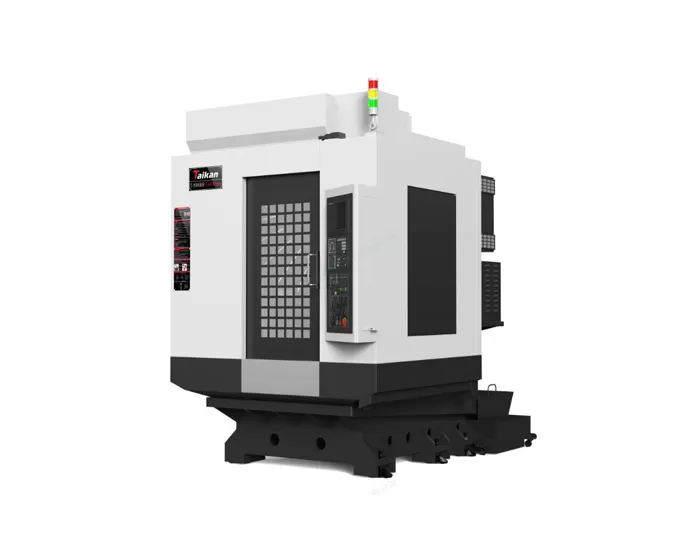

HT-500BH Wysokoprędkie i wysokoprecyzyjne centrum obróbcze do wiercenia i frezowania

Przemieszczenia

Przemieszczenie stołu (oś X)

mm

500

Przemieszczenie sań (oś Y)

mm

400

Przemieszczenie wrzeciennika (oś Z)

mm

460（21T）

Odległość od czoła wrzeciona do powierzchni stołu

mm

180-640

Odległość od osi wrzeciona do powierzchni prowadnic kolumny

mm

445

Stół

Wymiary stołu

mm

620*400

Maks. obciążenie

kg

250

Rowki teowe (liczba rowków - szerokość * rozstaw)

mm

3-14*120

Wrzeciono

Moc silnika (znamionowa/krótkotrwała)

kW

3.7/5.5

Moment obrotowy silnika (znamionowy/krótkotrwały)

N.m

14.1/21

Prędkość obrotowa silnika wrzeciona

rpm

20-24000

Stożek wrzeciona

/

BT30

Prędkość

Zakres prędkości posuwu skrawającego

mm/min

1-15000

Prędkość szybkiego przesuwu osi X/Y/Z

m/min

48/48/48

Dokładność

Dokładność pozycjonowania (X/Y/Z)

mm

0.006

GB/T 18400.4

（Pełny przesuw）

Powtarzalność (X/Y/Z)

mm

0.004

Magazyn narzędzi

Pojemność magazynu narzędzi

pcs

21

Maks. masa narzędzia

kg

3

Maks. długość narzędzia

mm

300

Maks. średnica narzędzia (przy pełnym / sąsiednie puste)

mm

Ф60/Ф80

Inne

System CNC

Mitsubishi M80VA

Źródło powietrza

Flow

L/min

≥200（ANR）

Ciśnienie powietrza

MPa

0.6-0.8

Moc przyłączeniowa urządzenia

kVA

15

Maks. pojemność zbiornika chłodziwa

L

145

Wymiary maszyny

mm

1690*2620*2470

Odpowiadające osiom X*Y*Z

Masa (około)

kg

3300
